Programmazione: programmazione di profili
6.4 Movimenti traiettoria - Coordinate cartesiane
6
224
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014

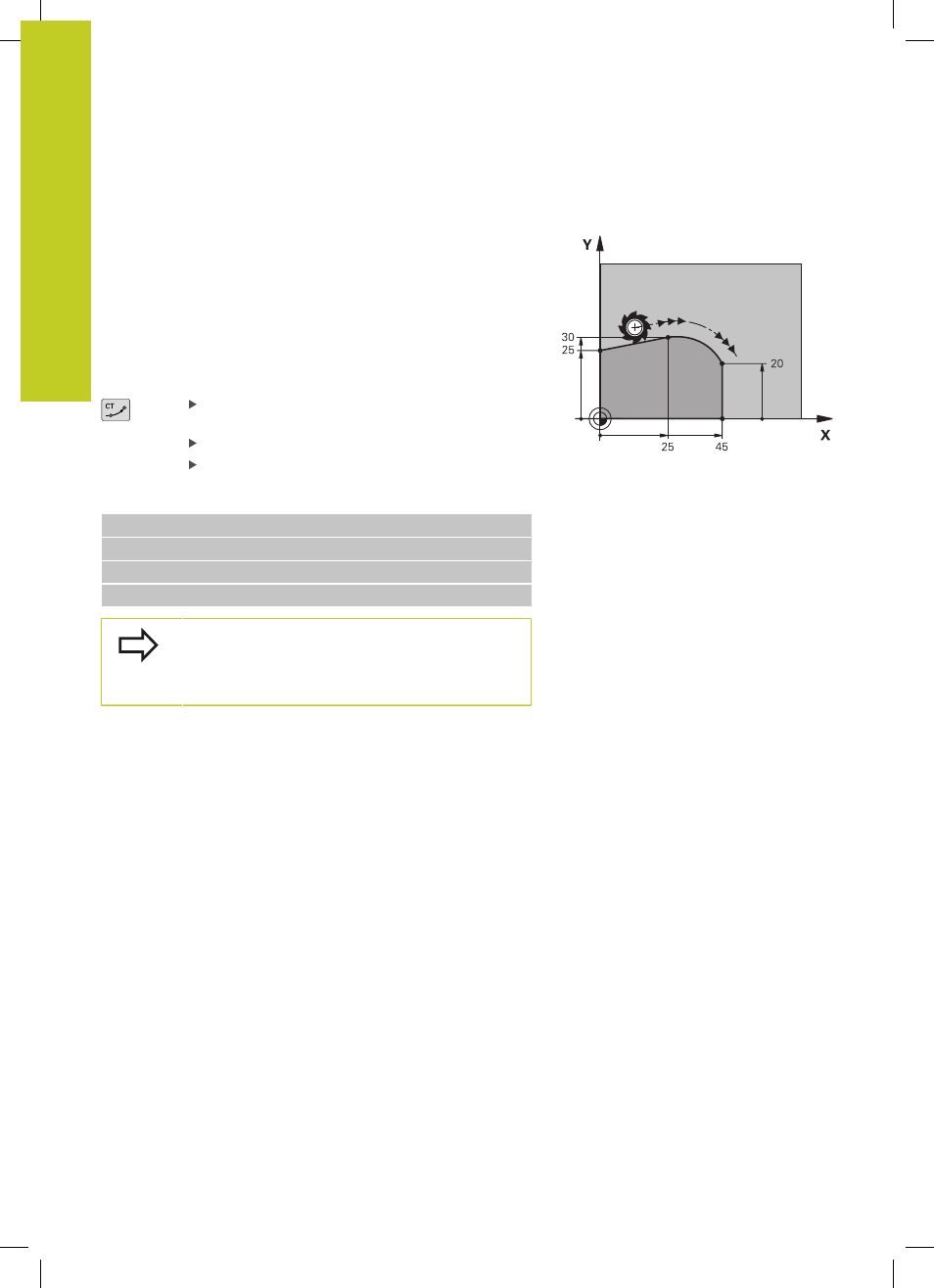

Traiettoria circolare CT con raccordo tangenziale
L'utensile si sposta su un arco di cerchio che si raccorda
tangenzialmente all'elemento del profilo precedente.
Un raccordo viene considerato "tangenziale" quando nel punto di
intersezione degli elementi di profilo non si verificano gomiti o
spigoli, cioè quando il passaggio tra elementi di profilo è continuo.
L'elemento di profilo al quale l'arco di cerchio si raccorda
tangenzialmente viene programmato direttamente prima del
blocco
CT. A tale scopo sono necessari almeno due blocchi di
posizionamento.
Coordinate del punto finale dell'arco di cerchio, se
necessario:
Avanzamento F
Funzione ausiliaria M
Blocchi esemplificativi NC
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Il blocco
CT e l'istruzione dell'elemento di profilo
precedente devono contenere entrambe le
coordinate del piano nel quale verrà eseguito l'arco di
cerchio!
