Programmazione: programmazione di profili
6.6 Movimenti traiettoria – Programmazione libera del profilo FK
6
246
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
Riferimenti relativi
I riferimenti relativi sono dati che si riferiscono ad un altro elemento
di profilo. I softkey e le istruzioni di programma per i riferimenti

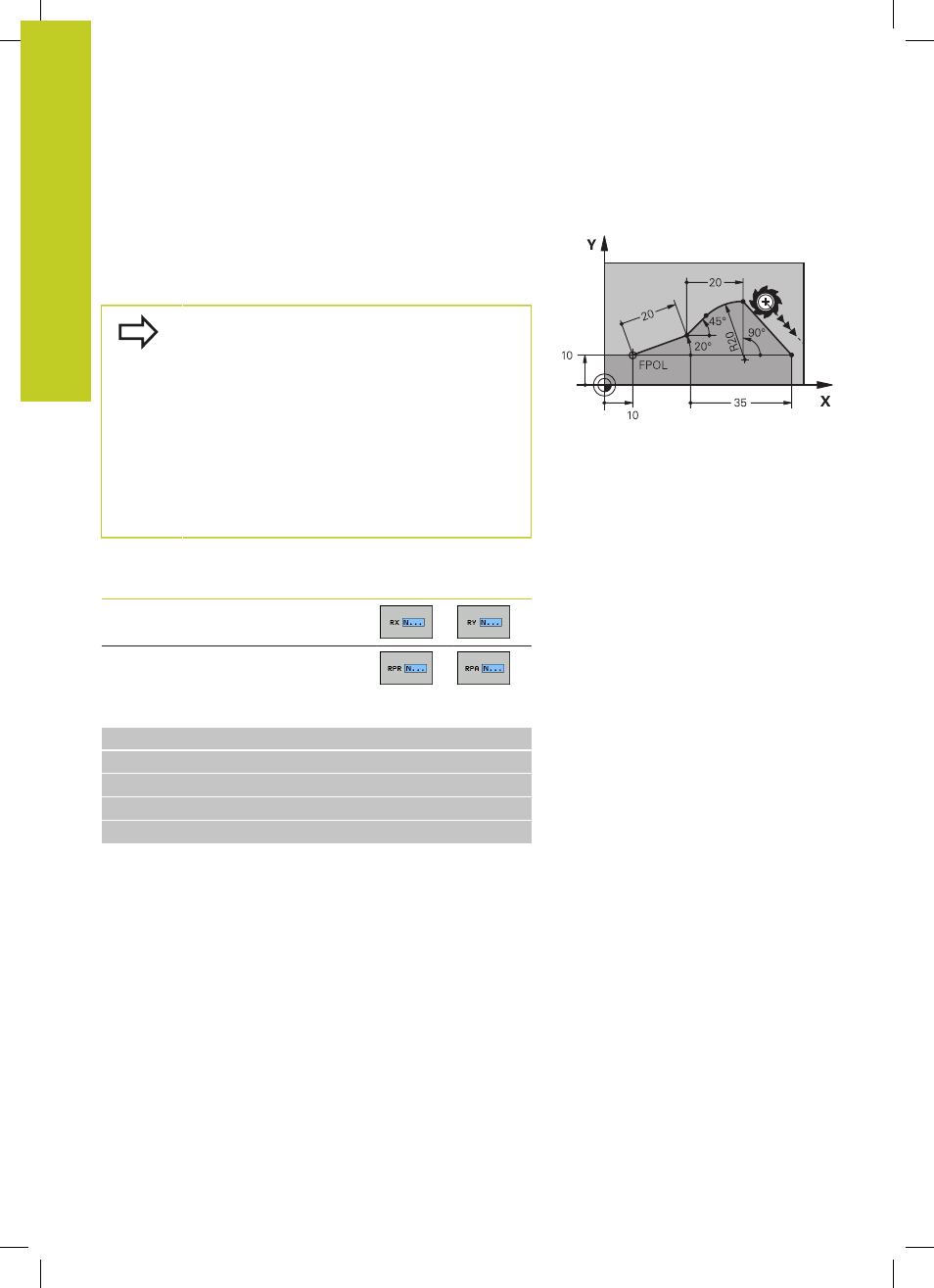

R elativi iniziano con una "R" . Le quote indicate sulla figura a destra
dovrebbero essere programmate quali riferimenti relativi.
Le coordinate con riferimento relativo devono essere
sempre programmate come valori incrementali.
Inoltre si deve indicare il numero del blocco
dell'elemento di profilo al quale essi si riferiscono.
L'elemento di profilo, del quale si precisa il numero
di blocco, non deve trovarsi oltre 64 blocchi di
posizionamento prima del blocco nel quale si
programma il riferimento.
Cancellando un blocco al quale si è fatto riferimento,
il TNC emette un messaggio d'errore. Modificare
pertanto il programma prima di cancellare questo
blocco.
Riferimenti relativi al blocco N: coordinate punto finale
Dati noti Softkey
Coordinate cartesiane rispetto al
blocco N
Coordinate polari rispetto al blocco N
Blocchi esemplificativi NC
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
