Programmazione: utensili
5.3 Correzione utensile
5
196
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
5.3 Correzione utensile
Introduzione
Il TNC corregge la traiettoria dell'utensile sull'asse del mandrino del
valore di correzione per la lunghezza utensile e nel piano di lavoro
per il raggio dell'utensile.
Se il programma di lavorazione viene generato direttamente sul
TNC, la correzione del raggio dell'utensile è attiva solo nel piano di
lavoro.
Il TNC tiene conto di un massimo di cinque assi compresi quelli
rotativi.

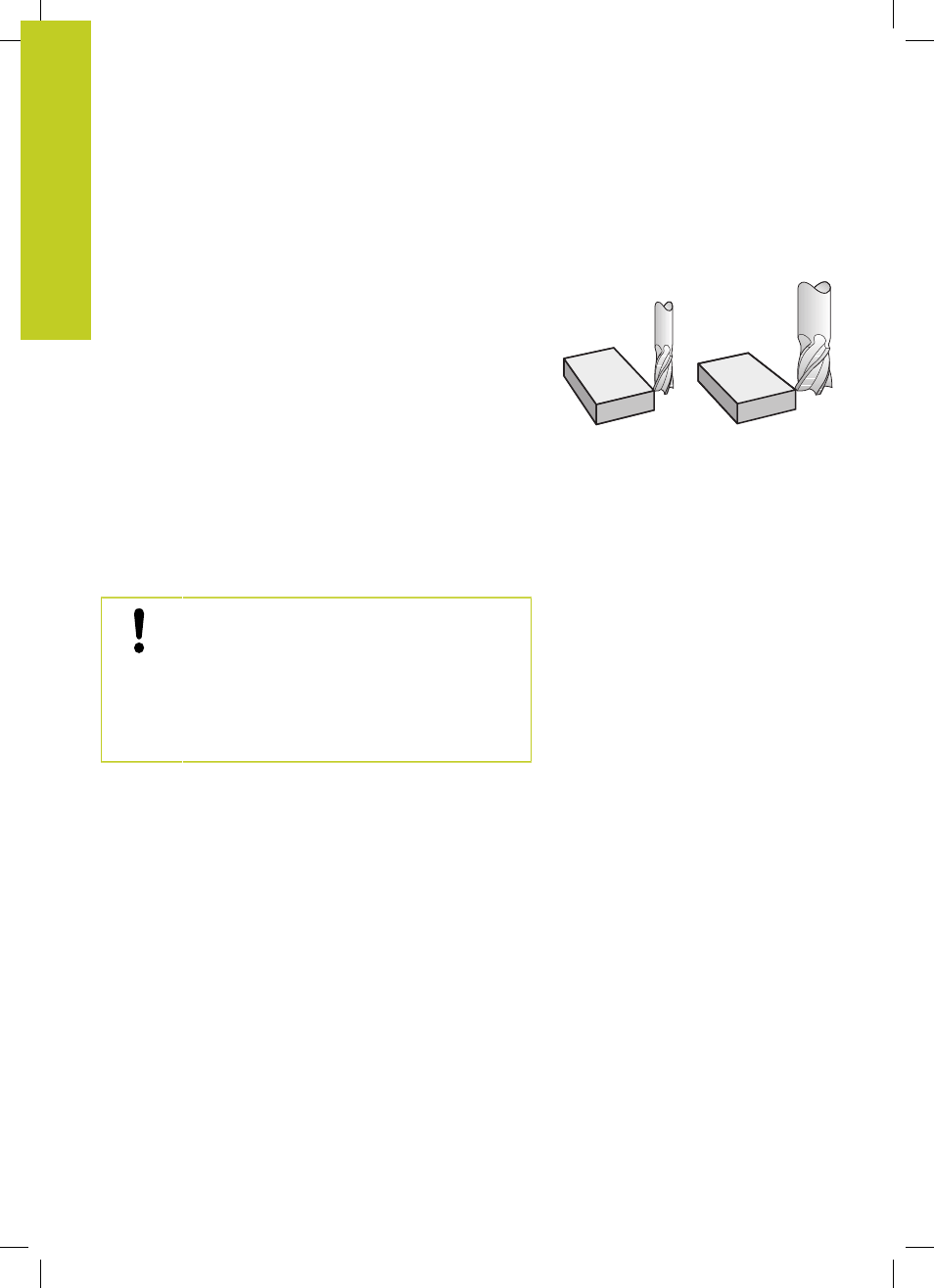

Correzione lunghezza utensile
Il valore di correzione per la lunghezza si attiva automaticamente
quando un utensile viene chiamato. La correzione verrà disattivata
alla chiamata di un utensile con lunghezza L = 0 (ad es.
TOOL CALL
0).
Attenzione Pericolo di collisione!
Disattivando una correzione di lunghezza con valore
positivo con
TOOL CALL 0, la distanza tra utensile e
pezzo si riduce.
Dopo una chiamata utensile TOOL CALL la traiettoria
programmata dell'utensile nell'asse del mandrino
varia per la lunghezza della differenza tra l'utensile
vecchio e l'utensile nuovo.
Per la correzione della lunghezza il TNC tiene conto dei valori delta
sia del blocco
TOOL CALL che della tabella utensili.
Valore di correzione =
L + DL
TOOL CALL
+
DL
TAB
con
L:
Lunghezza utensile
L dal blocco TOOL DEF o dalla
tabella utensili
DL
TOOL CALL
:Maggiorazione della lunghezza
DL dal blocco TOOL
CALL
DL
TAB
: Maggiorazione della lunghezza DL dalla tabella utensili
