Movimenti traiettoria – Programmazione libera del profilo FK 6.6
6
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
237

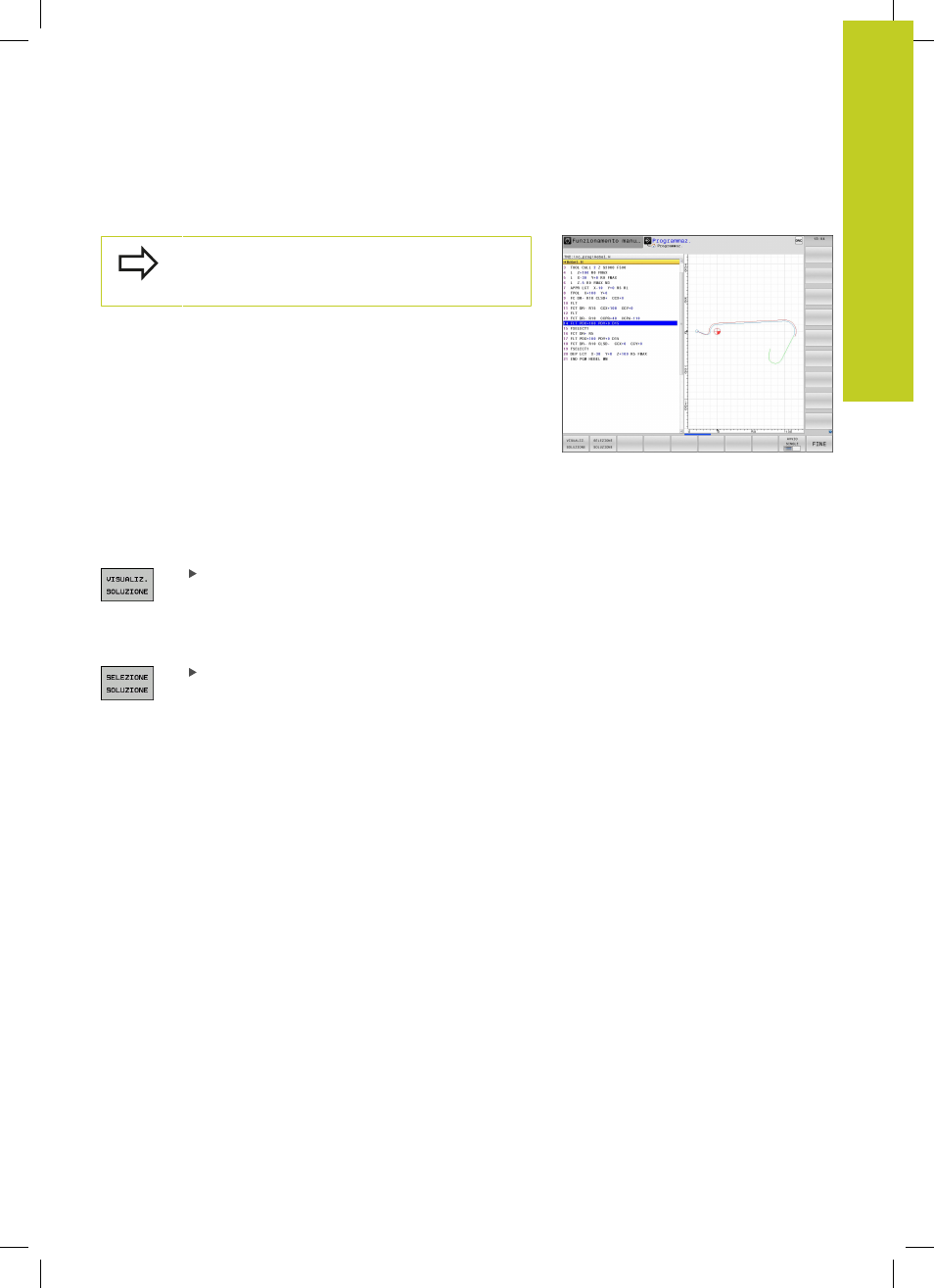

Grafica della programmazione FK
Per poter utilizzare la grafica per la programmazione
FK, selezionare la ripartizione dello schermo PGM +
GRAFICA, vedere "Programmazione", Pagina 73
Con dati di coordinata incompleti è spesso impossibile definire in
modo univoco il profilo di un pezzo. In questo caso il TNC visualizza
con la grafica FK le possibili soluzioni fra le quali l'operatore può
scegliere quella corretta. La grafica FK visualizza il profilo del pezzo
in vari colori:
blu : l'elemento di profilo è definito in modo univoco.
verde : i dati inseriti consentono più soluzioni; l'operatore
sceglie quella corretta.
rosso : i dati inseriti non sono sufficienti per il calcolo
dell'elemento di profilo; occorre inserire ulteriori dati.
Quando i dati inseriti consentono più soluzioni, e quindi l'elemento
di profilo viene visualizzato in verde, occorre scegliere il profilo
corretto come segue:
Premere il softkey VISUALIZ. SOLUZIONE tante
volte finché l'elemento di profilo viene visualizzato
correttamente. Utilizzare la funzione Zoom (2°
livello softkey), se le soluzioni possibili non sono
distinguibili nella rappresentazione standard
L'elemento visualizzato del profilo corrisponde al
disegno: confermarlo con il softkey
SELEZIONE
SOLUZIONE
