Funzionamento manuale e allineamento
15.5 Definizione origine senza sistema di tastatura 3D
15
520
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
15.5 Definizione origine senza sistema di
tastatura 3D
Avvertenza
Definizione origine con sistema di tastatura 3D:
vedere "Definizione origine con sistema di tastatura
3D ", Pagina 543.
Nella definizione dell'origine l'indicazione del TNC viene portata
sulle coordinate di una posizione nota del pezzo.
Operazioni preliminari
Serrare e allineare il pezzo
Serrare l'utensile zero con raggio noto
Assicurarsi che il TNC visualizzi le posizioni reali

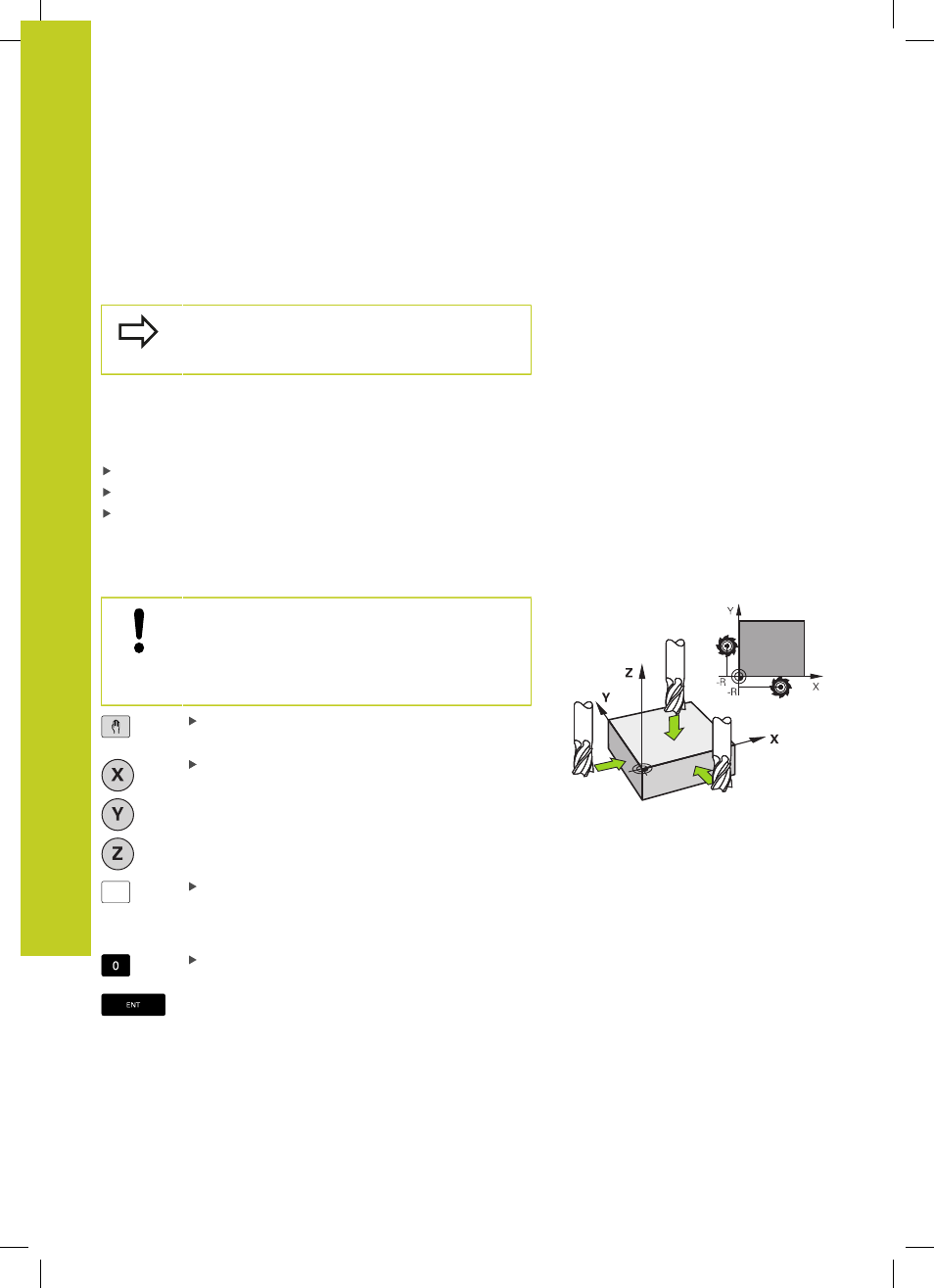

Definizione dell'origine con i tasti di movimentazione
assi
Misura precauzionale
Se la superficie del pezzo non deve essere sfiorata,
si deve sovrapporre un lamierino di spessore d
noto. Per l'origine si dovrà quindi inserire un valore
maggiorato di d.
Selezionare il modo operativo
Funzionamento
manuale
Spostare l'utensile con cautela fino a sfiorare il
pezzo
Z
Selezionare l'asse
DEF. ZERO PEZZO Z=
Utensile 0, asse del mandrino: impostare
l'indicazione su una posizione nota del pezzo
(ad es. 0) o inserire lo spessore d del lamierino.
Nel piano di lavoro: tenere conto del raggio
dell'utensile.
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell'asse di accostamento un utensile con lunghezza
nota, impostare l'indicazione dell'asse di accostamento sulla
lunghezza L dell'utensile o sulla somma Z=L+d.
