La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
12.2
12
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
443
Esempio di una macchina con tavola rotante C e tavola rotante
A. Funzione programmata:
PLANE SPATIAL SPA+0 SPB+45 SPC+0
Finecorsa Posizione di partenza SEQ Posizione dell’asse
risultante
Nessuno A+0, C+0 Non progr. A+45, C+90
Nessuno A+0, C+0 + A+45, C+90
Nessuno A+0, C+0 – A–45, C–90
Nessuno A+0, C-105 Non progr. A–45, C–90
Nessuno A+0, C-105 + A+45, C+90
Nessuno A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 Non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Messaggio di errore
Nessuno A+0, C–135 + A+45, C+90

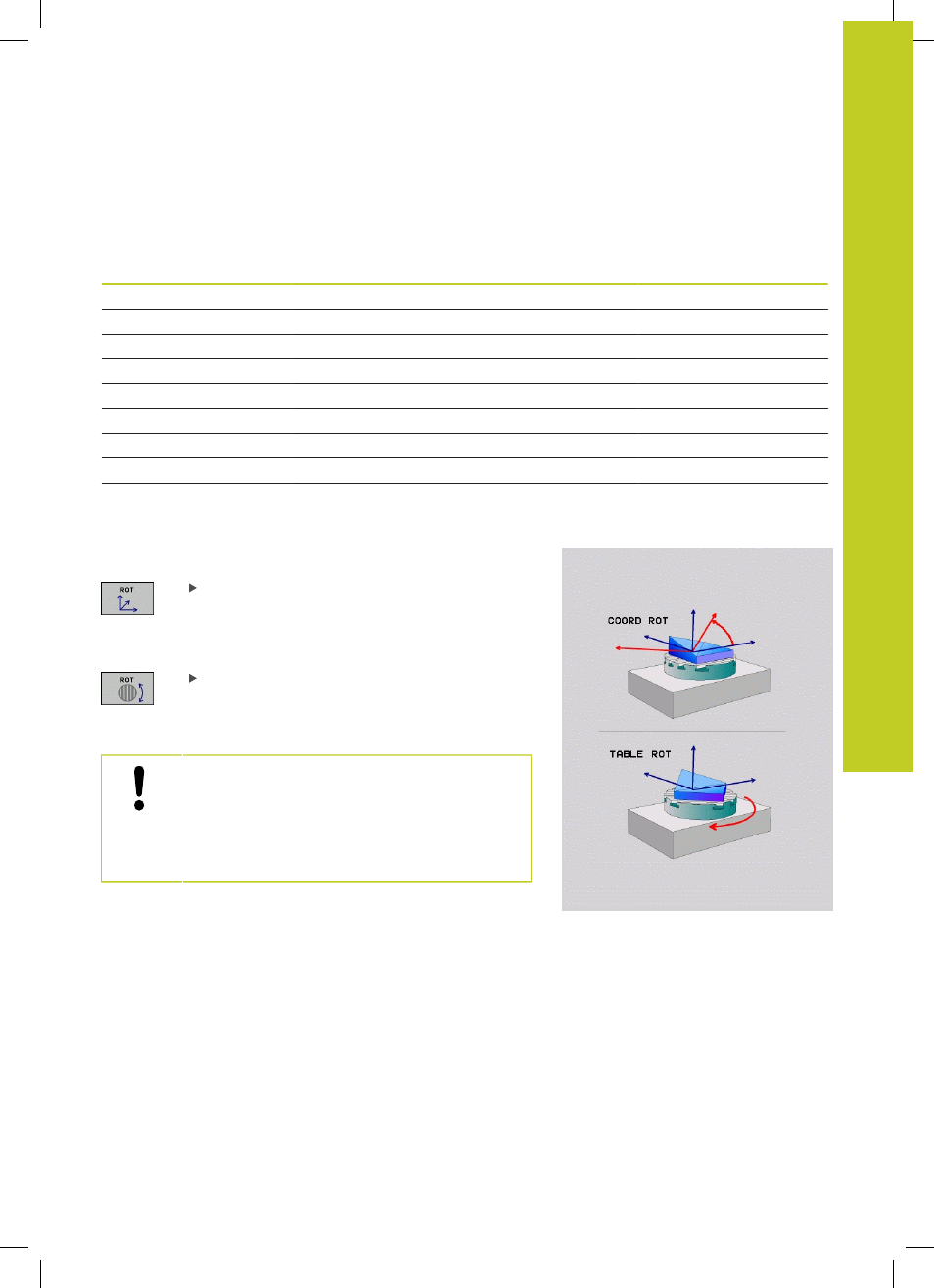

Selezione del tipo di conversione (immissione opzionale)
Per le macchine dotate di tavola rotante C, è disponibile una
funzione con cui è possibile definire il tipo di conversione:
COORD ROT stabilisce che la funzione PLANE
deve ruotare solo il sistema di coordinate
sull'angolo di rotazione definito. La tavola rotante
non si muove, la compensazione della rotazione
avviene su base matematica
TABLE ROT stabilisce che la funzione PLANE
deve posizionare la tavola rotante sull'angolo di
rotazione definito. La compensazione avviene
attraverso una rotazione del pezzo
Se si impiega la funzione PLANE AXIAL le funzioni
COORD ROT e TABLE ROT sono inattive.
Se si impiega la funzione
TABLE ROT in collegamento
con una rotazione base e angolo di orientamento
0, il TNC orienta la tavola sull'angolo definito nella
rotazione base.
