Funzioni base (opzione software 50) 14.2
14
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
475

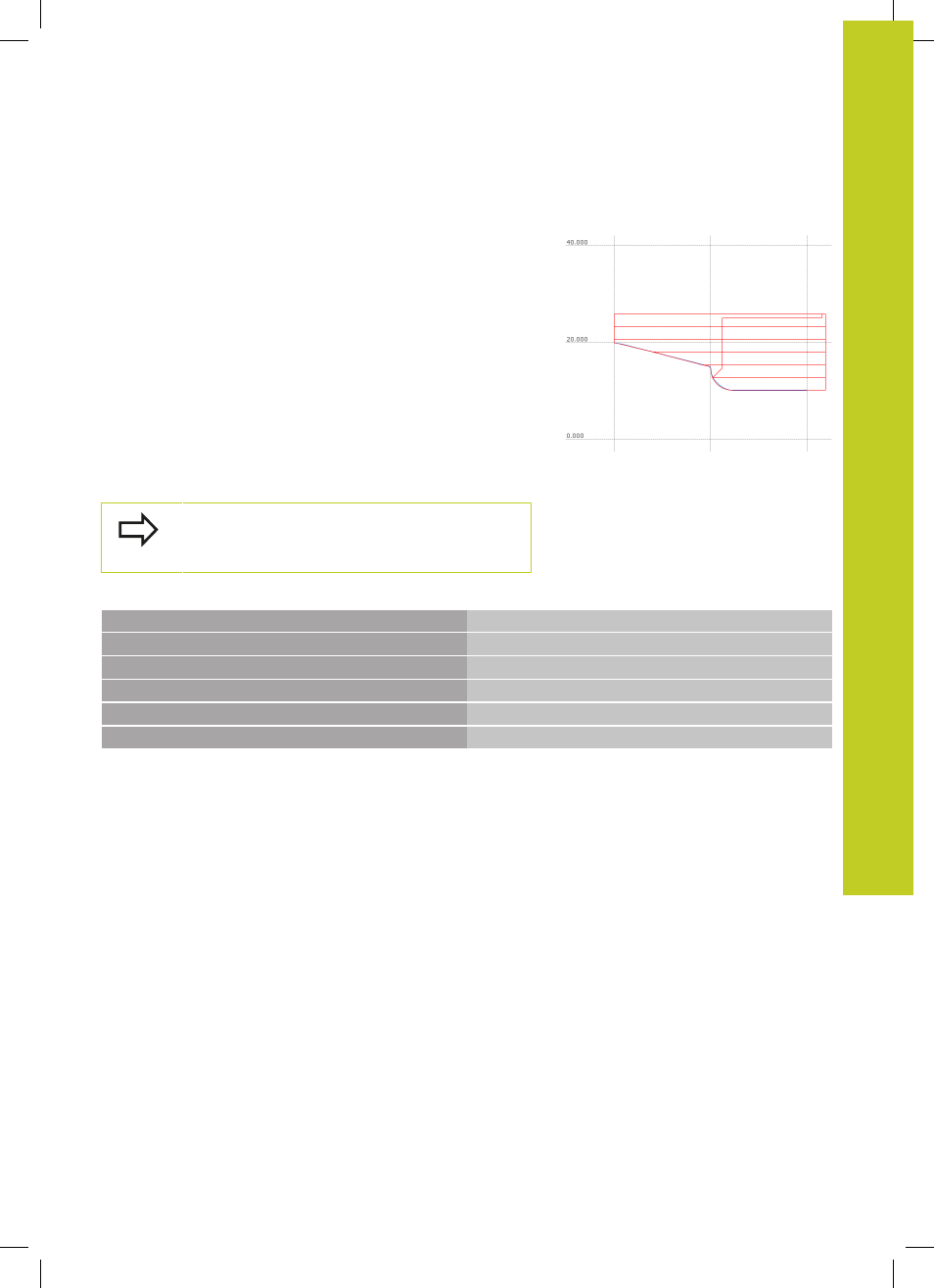

Rappresentazione grafica della lavorazione di tornitura
Le lavorazioni di tornitura possono essere simulate graficamente
con la grafica a linee nel modo Programmazione. Si presuppone
comunque una definizione del pezzo grezzo idonea per la
lavorazione di tornitura.
La disposizione degli assi è fissa in fase di tornitura, affinché le
coordinate X descrivano il diametro del pezzo e le coordinate
Z le posizioni assiali. Per la rappresentazione dei movimenti di
traslazione in modalità di tornitura, è necessario impiegare la
definizione del pezzo grezzo con asse mandrino
Y.
Anche se la lavorazione di tornitura viene eseguita in un piano
bidimensionale (coordinate X e Z), è necessario programmare i
valori Y alla definizione del pezzo grezzo. Il TNC necessita della
dilatazione Y per calcolare il quadrato del pezzo grezzo. È sufficiente
inserire qui valori esigui, ad es. -1 e +1, in quanto la coordinata Y
non viene considerata come asse di lavoro.
Nel modo operativo Prova programma è disponibile
soltanto la grafica a linee 3D per simulare le
lavorazioni nella modalità Tornire.
Sintassi NC
0 BEGIN PGM GRADINO MM
1 BLK FORM 0.1Y X+0 Y-1 Z-50
Definizione pezzo grezzo
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12
Chiamata utensile
4 M140 MB MAX Disimpegno utensile
5 FUNCTION MODE TURN
Attivazione tornitura
