HEIDENHAIN iTNC 530 81

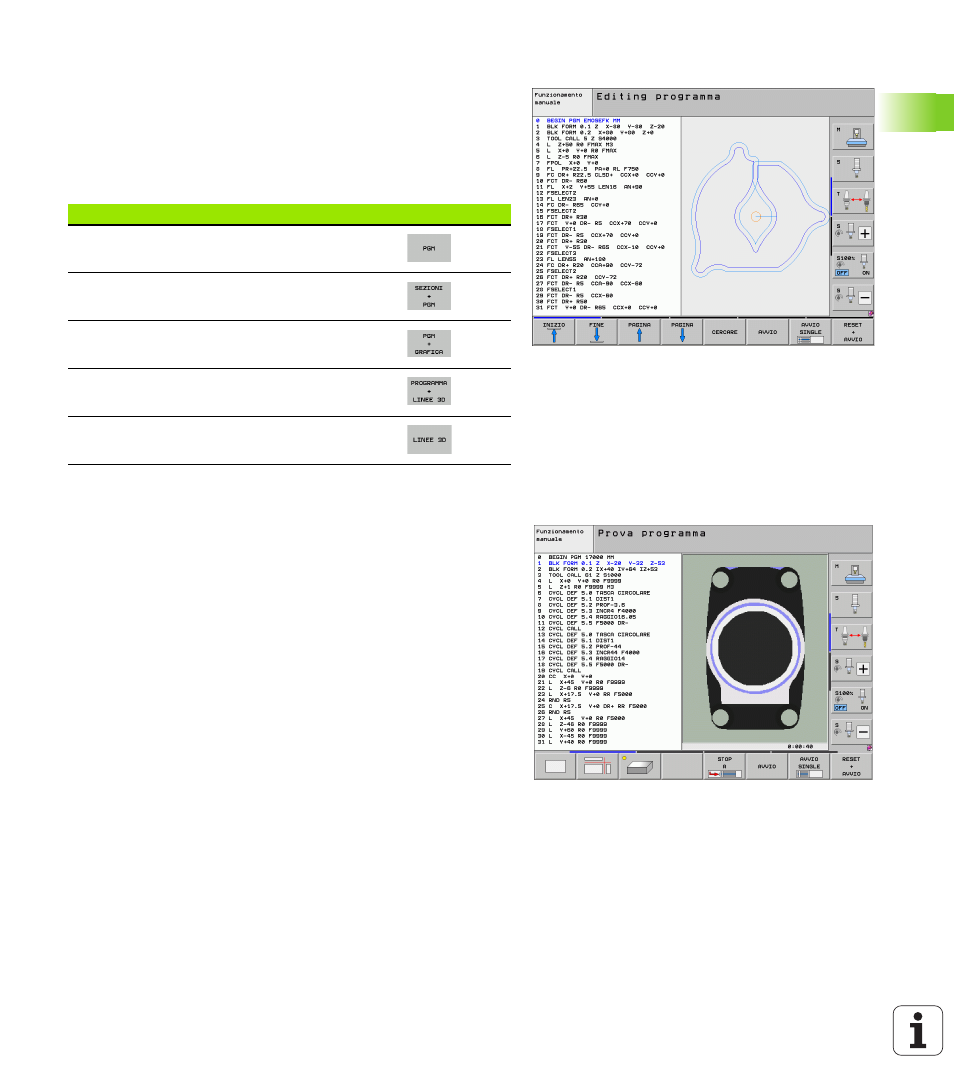

2.3 Modi oper
a
tivi
Editing programma
In questo modo operativo si generano i programmi di lavorazione. La
programmazione libera dei profili, i vari cicli e le funzioni parametriche
Q offrono un valido aiuto e supporto nella programmazione. Su
richiesta la programmazione grafica o la grafica a linee 3D (funzione
FCL 2) visualizza i percorsi programmati.
Softkey per la ripartizione dello schermo
Prova programma
Il TNC simula programmi e blocchi di programma nel modo operativo
Prova programma, per rilevare eventuali incompatibilità geometriche,
dati mancanti o errati nel programma o violazioni dello spazio di lavoro.
Questa simulazione viene supportata graficamente con diverse
rappresentazioni.
In combinazione con l'opzione software DCM (Controllo anticollisione
dinamico), è possibile controllare la presenza di eventuali collisioni nel
programma. Il TNC considera in tal caso, come per l'esecuzione del
programma, tutti i componenti fissi della macchina definiti dal
costruttore e i dispositivi di serraggio dimensionati.
Softkey per la ripartizione dello schermo: vedere "Esecuzione continua
ed Esecuzione singola", pagina 82.
Finestra Softkey
Programma
A sinistra: programma, a destra: struttura del
programma
A sinistra: programma, a destra:
programmazione grafica
A sinistra: programma, a destra: grafica a
linee 3D
Grafica a linee 3D
