532 Programmazione: lavorazione a più assi
12.6 Cor
rezione tr
idimensionale dell’ut
ensile (opzione sof
tw
a
re
2)
Forme di utensile consentite
Le forme di utensile consentite (vedere figura) vengono definite nella
tabella utensili mediante i raggi utensile R e R2.
 Raggio R dell'utensile: quota tra l’asse utensile e il lato esterno dello
stesso.
 Raggio utensile 2R2: raggio di curvatura della punta dell’utensile al
lato esterno dello stesso
Il rapporto tra R e R2 determina la forma dell'utensile:
 R2 = 0: fresa a candela
 R2 = R: fresa a raggio frontale
 0 < R2 < R: fresa a raggio laterale
Da questi dati risultano anche le coordinate per il punto di riferimento
dell'utensile P
T
.

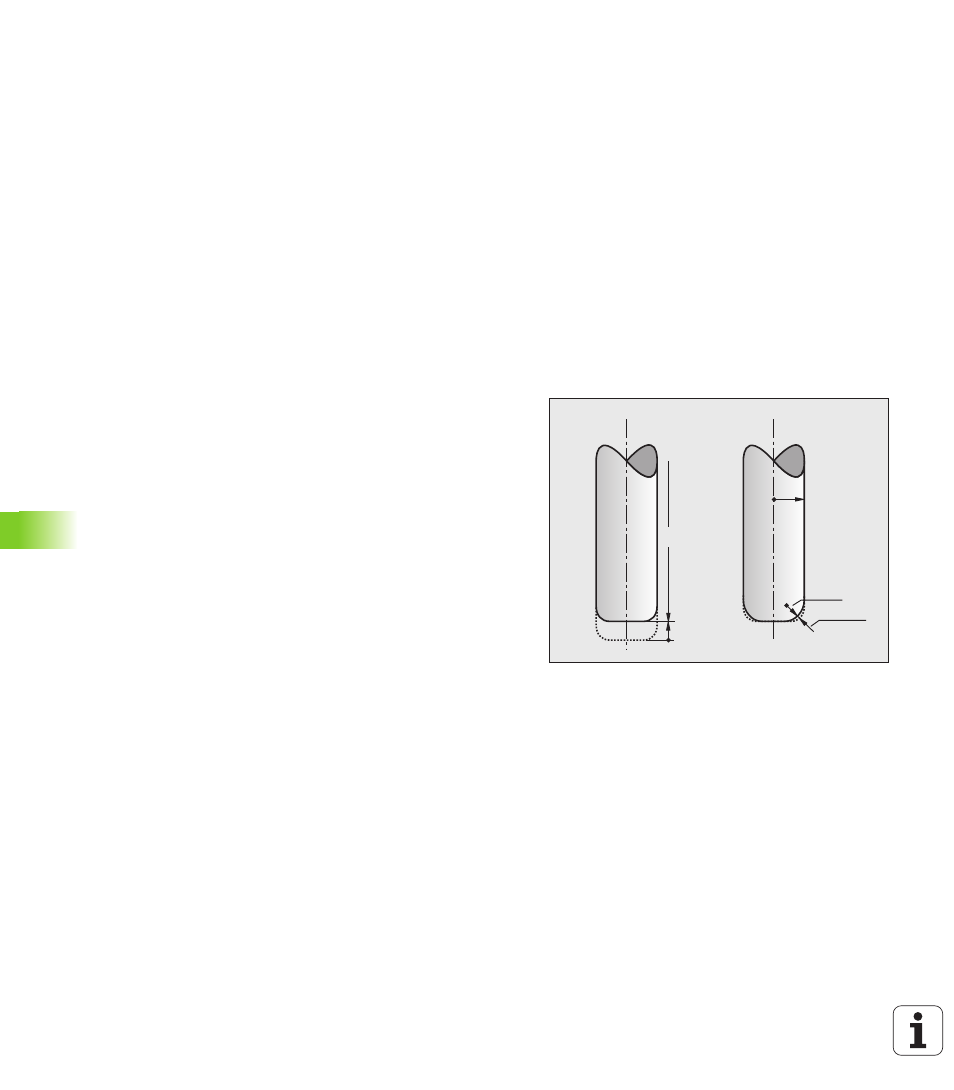

Impiego di altri utensili: valori delta
Impiegando utensili di dimensioni diverse dagli utensili
originariamente previsti, occorre inserire la differenza di lunghezza e
del raggio quali valori delta nella tabella utensili o della chiamata
utensile TOOL CALL.
 Valore delta positivo DL, DR, DR2: l’utensile è più grande
dell’utensile originale (maggiorazione)
 Valore delta negativo DL, DR, DR2: l’utensile è più piccolo
dell’utensile originale (sottodimensione)
Il TNC corregge quindi la posizione utensile della somma del delta dalla
tabella utensili e dalla chiamata utensile.
DL>0
L
R
DR2>0
R2
