nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Parametri di immissione
 Angolo di proiez. 1º piano di coordinate? : angolo
proiettato del piano di lavoro orientato nel 1° piano di
coordinate del sistema di coordinate fisso della

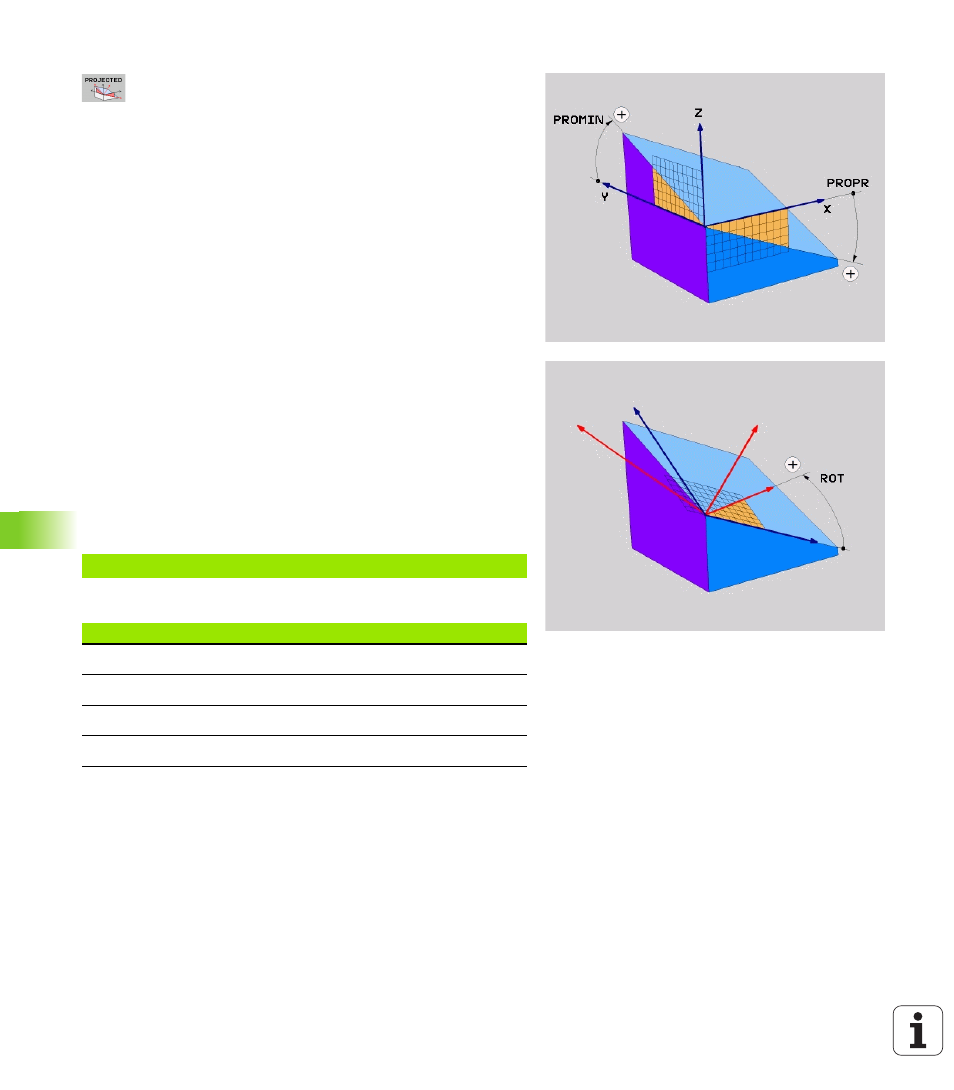

macchina (Z/X con asse utensile Z, vedere figura in
alto a destra). Campo di immissione da -89.9999° a
+89.9999°. L’asse 0° è l’asse principale del piano di
lavoro attivo (X con asse utensile Z, direzione positiva,
vedere figura in alto a destra)
 Angolo di proiez. 2º piano di coordinate? : angolo
proiettato nel 2º piano di coordinate del sistema di
coordinate fisso della macchina (Y/Z con asse utensile
Z, vedere figura in alto a destra). Campo di
immissione da -89.9999° a +89.9999°. L’asse 0° è
l’asse secondario del piano di lavoro attivo (Y con asse
utensile Z)
 Angolo ROT del piano orient.? : rotazione del
sistema di coordinate orientato intorno all'asse
utensile orientato (corrisponde a una rotazione con il
ciclo 10 ROTAZIONE). Attraverso l’angolo di rotazione
si può determinare in modo semplice la direzione
dell’asse principale del piano di lavoro (X con asse
utensile Z, Z con asse utensile Y, vedere figura in
centro a destra). Campo di immissione da 0° a +360°
 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" a pagina 508)
blocco NC
Sigle utilizzate
5 PLANE PROJECTED PROPR+24 PROMIN+24 ROT+30 .....
Sigla Significato
PROJECTED Ingl. projected = proiettato
PROPR principle plane: piano principale
PROMIN minor plane: piano secondario
ROT Ingl. rotation: rotazione
