612 Funzionamento manuale e allineamento
14.9 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a
14.9 Determinazione dell'origine con
il sistema di tastatura
Panoramica
Le funzioni per l'impostazione dell'origine sul pezzo allineato vengono
selezionate con i seguenti softkey:

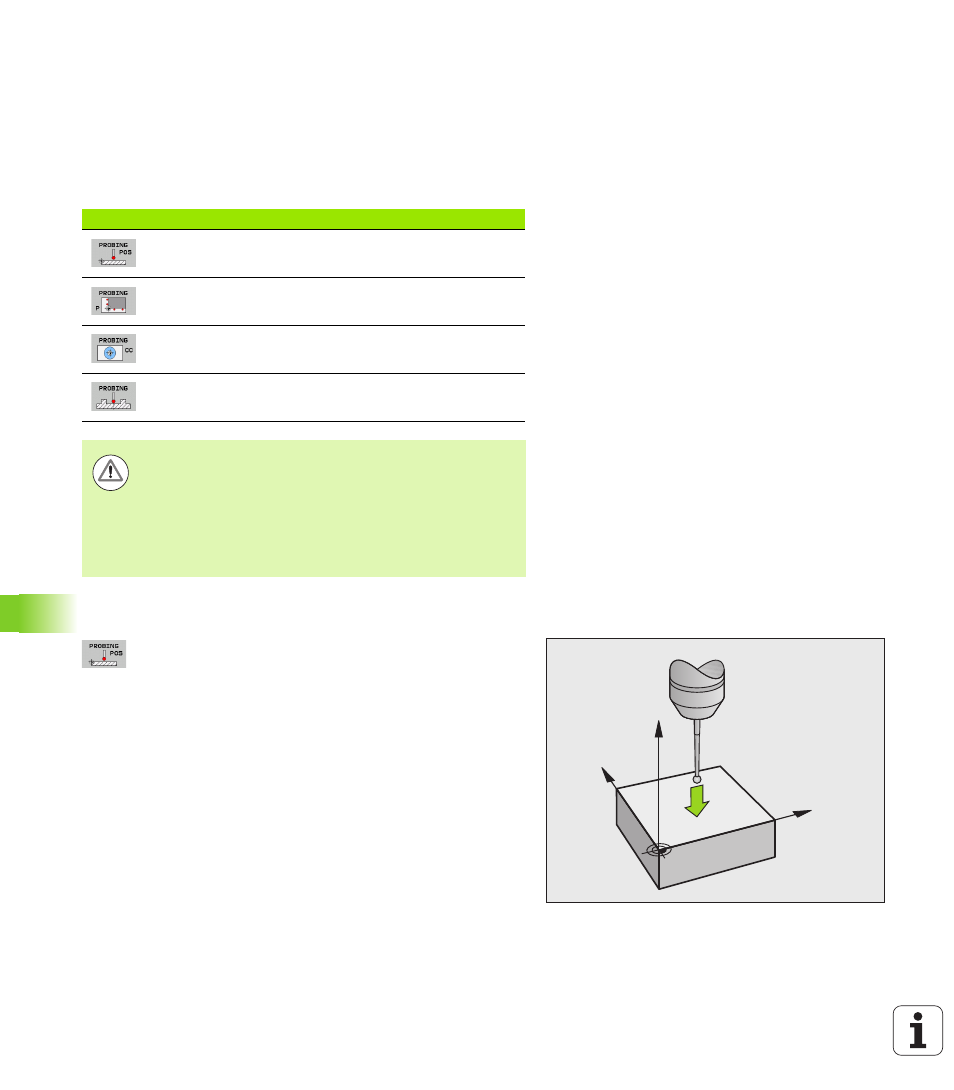

Impostazione dell'origine in un asse qualsiasi
 Selezione della funzione di tastatura: premere il
softkey TASTARE POS
 Posizionare il tastatore vicino al punto da tastare
 Selezionare la direzione di tastatura e l'asse per i quali
viene impostata l'origine, p.es. tastatura di Z in
direzione Z–: selezionare mediante softkey
 Tastatura: premere il tasto Avvio NC
 ORIGINE : introdurre la coordinata nominale e
confermarla con il softkey SETTARE PUNTI, oppure
registrare il valore in una tabella (vedere "Inserimento
dei valori di misura dai cicli di tastatura in una tabella
origini", pagina 599 o vedere "Inserimento dei valori di
misura dai cicli di tastatura in una tabella origini",
pagina 600 oppure vedere "Memorizzazione dei valori
di misura nella tabella origini pallet", pagina 601)
 Conclusione della funzione di tastatura: premere il
tasto END
Softkey Funzione Pagina
Impostazione dell'origine in un asse
qualsiasi Pagina 612
Spigolo quale origine Pagina 613
Impostazione centro cerchio quale
origine Pagina 614
Asse centrale quale origine Pagina 616
Attenzione Pericolo di collisione!
Tenere presente che mentre è attivo uno spostamento
origine il TNC riferisce sempre il valore tastato all'origine
attiva (ovvero all'ultima origine impostata nel modo
operativo Funzionamento manuale), anche se
nell'indicazione di posizione lo spostamento origine viene
calcolato.
Y
X
Z
