HEIDENHAIN iTNC 530 429
1
1
.4 Gestione por
taut
ensili (opzione sof
tw
a
re
DCM)

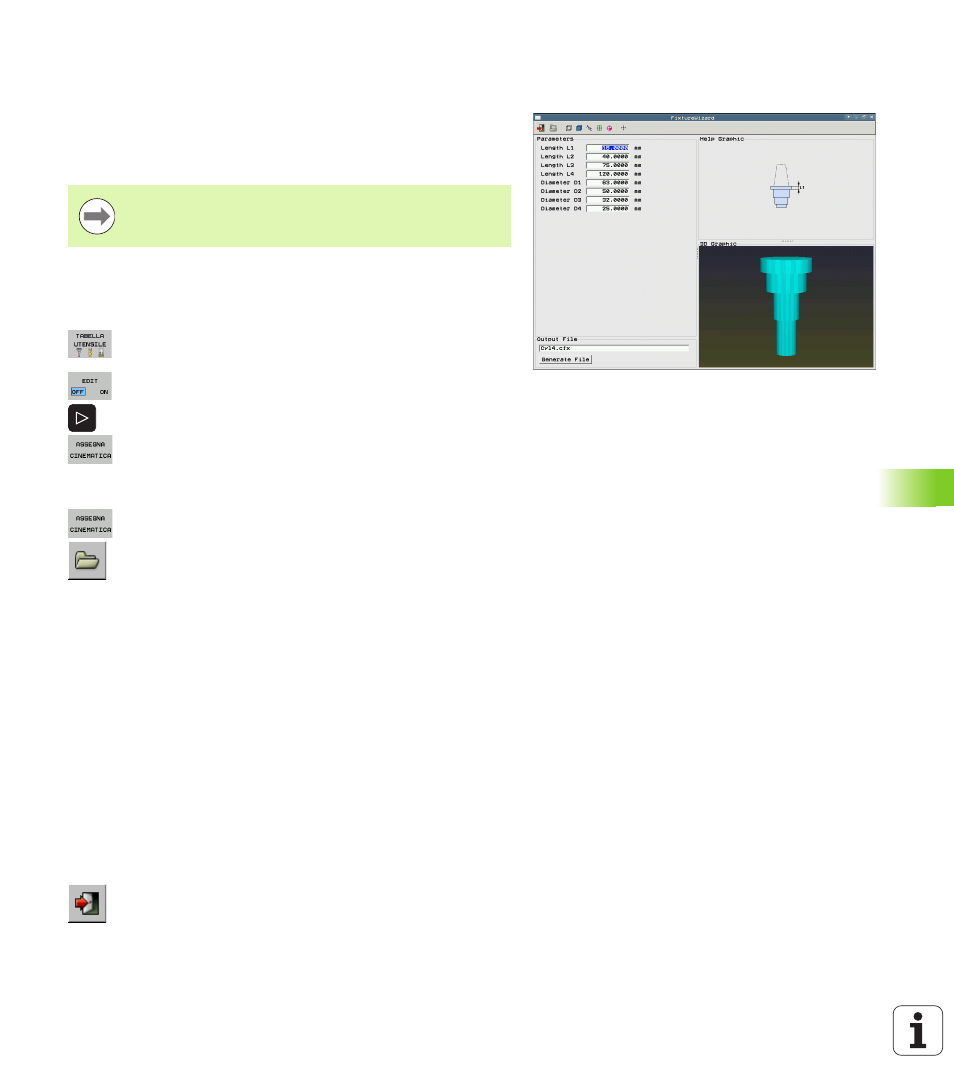

Parametrizzazione dei portautensili:
ToolHolderWizard
ToolHolderWizard consente di creare un portautensili dalle dimensioni
esatte sulla base del modello. HEIDENHAIN mette a disposizione
modelli di portautensili che possono essere eventualmente forniti
anche dal costruttore della macchina.
Per assegnare una cinematica di portautensili ad un utensile,
procedere come descritto di seguito:
 Selezionare un modo operativo Macchina qualsiasi
 Selezione della tabella utensili: premere il softkey
TABELLA UTENSILE
 Impostare il softkey EDIT su "ON"
 Selezionare l'ultimo livello softkey
 Visualizzazione della lista della cinematica disponibile:
il TNC visualizza tutte le cinematiche dei portautensili
(file .TAB) e tutte le cinematiche dei portautensili già
parametrizzate dall'operatore (file CFX).
 Richiamare ToolHolderWizard
 Selezionare il modello di portautensili: il TNC apre la
finestra per la selezione di un modello di portautensili
(file con estensione CFT)
 Selezionare con il mouse il modello di portautensili
che si desidera parametrizzare, confermare con il
tasto Apri
 Inserire tutti i parametri rappresentati nella finestra
sinistra, spostare il cursore con i relativi tasti sul
successivo campo di immissione. Dopo aver
immesso il valore il TNC aggiorna la vista 3D del
portautensili nella finestra in basso a destra. Qualora
disponibile, il TNC visualizza nella finestra in alto a
destra una grafica di supporto con la rappresentazione
grafica del parametro da inserire
 Inserire il nome del portautensili parametrizzato nel
campo di immissione File di output e confermare
con il pulsante Crea file. Non è necessario inserire
alcuna estensione (CFX per dispositivi di serraggio
parametrizzati)
 Uscire da ToolHolderWizard
Prima di avviare ToolHolderWizard è necessario copiare
sul TNC il modello di portautensili da parametrizzare!
