288

Programmazione: conferma dati da file DXF o profili con testo in chiaro

7.

1 Gestione di file DXF (opzione

sof

tw

a

re

)

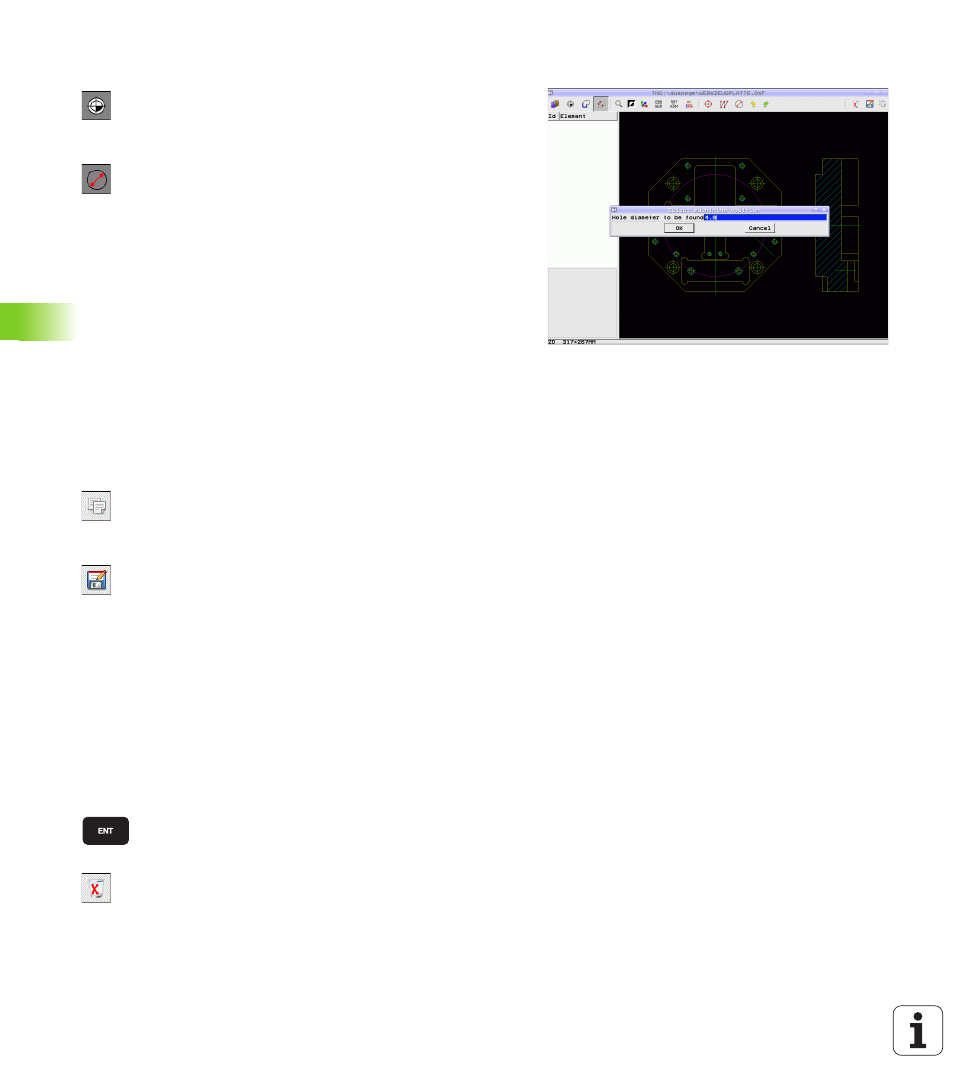

Selezione rapida di posizioni di foratura tramite immissione del
diametro

Selezionare il modo per la selezione di posizioni di

lavorazione: il TNC maschera i layer visualizzati nella
finestra sinistra e la finestra destra è attiva per la
selezione delle posizioni

Aprire il dialogo per l'immissione del diametro: il TNC

visualizza una finestra in primo piano in cui si può
inserire un diametro qualsiasi.

Inserire il diametro desiderato, confermare con il tasto

ENT: il TNC esamina il file DXF in base al diametro
immesso e visualizza quindi una finestra in cui è
selezionato il diametro più vicino al diametro
immesso. È inoltre possibile filtrare successivamente
i fori in base alla loro dimensione

Definire eventualmente le impostazioni dei filtri

(vedere "Impostazione dei filtri" a pagina 289) e
confermare con il pulsante Applica: il TNC inserisce
le posizioni selezionate nella finestra sinistra (simbolo
di punto)

Se necessario, gli elementi già selezionati possono

essere di nuovo deselezionati, definendo
nuovamente un'area, ma tenendo anche premuto il
tasto CTRL

Salvare le posizioni di lavorazione selezionate nella

memoria temporanea del TNC per poter inserire poi il
blocco di posizionamento con chiamata ciclo in un
programma a dialogo con testo in chiaro oppure

Memorizzare le posizioni di lavorazione in un file di

punti: il TNC visualizza una finestra in primo piano in
cui si può inserire la directory e un nome di file
qualsiasi. Impostazione base: nome del file DXF. Se il
nome del file DXF contiene caratteri speciali o spazi, il
TNC sostituisce questi caratteri con un trattino basso.
In alternativa è possibile selezionare anche il tipo di
file: tabella punti (.PNT), tabella generatore di modelli
(.HP) o programma a dialogo con testo in chiaro (.H).
Se le posizioni di lavorazione si salvano in un
programma a dialogo con testo in chiaro, il TNC crea
per ogni posizione di lavorazione un blocco lineare
separato con chiamata ciclo (L X... Y... M99).
Questo programma può essere trasmesso e eseguito
anche su vecchi controlli numerici TNC.

Confermare l'inserimento: il TNC salva il programma

di profilo nella directory in cui è memorizzato anche il
file DXF

Se si desidera selezionare altre posizioni di

lavorazione, per memorizzarle in un altro file: premere
l'icona Disattiva elementi selez. e procedere come
descritto in precedenza
