4.5 Gr
afica a linee 3D (funzione FCL2)
Conferma del dettaglio
Rotazione del pezzo in senso orario
Rotazione del pezzo in senso antiorario
Inclinazione del pezzo all'indietro
Inclinazione del pezzo in avanti
Ingrandimento a passi della rappresentazione.
Se la rappresentazione è ingrandita, il TNC
mostra nella riga in basso della finestra grafica il
carattere Z
Riduzione a passi della rappresentazione. Se la
rappresentazione è ridotta, il TNC mostra nella
riga in basso della finestra grafica il carattere Z
Rappresentazione del pezzo in dimensione
originale
Rappresentazione del pezzo nell'ultima
visualizzazione attiva
Visualizzazione/mascheratura con un punto sulla
linea dei punti finali programmati
Visualizzazione/mascheratura a colori nella
finestra sinistra del blocco NC selezionato nella
grafica a linee 3D
Visualizzazione/mascheratura dei numeri di
blocco

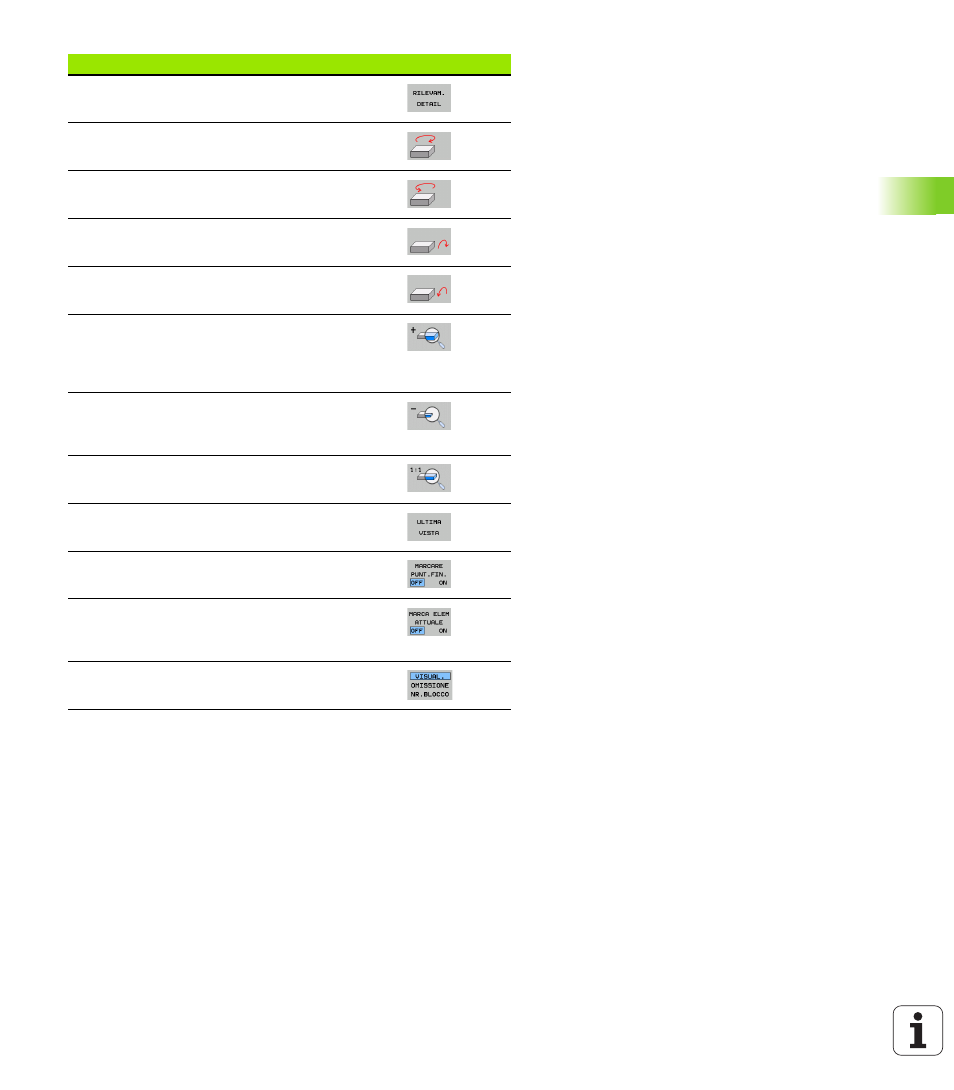

Funzione Softkey
