HEIDENHAIN iTNC 530 513
12.3 F
resat
ur
a inclinata nel piano r
uotat

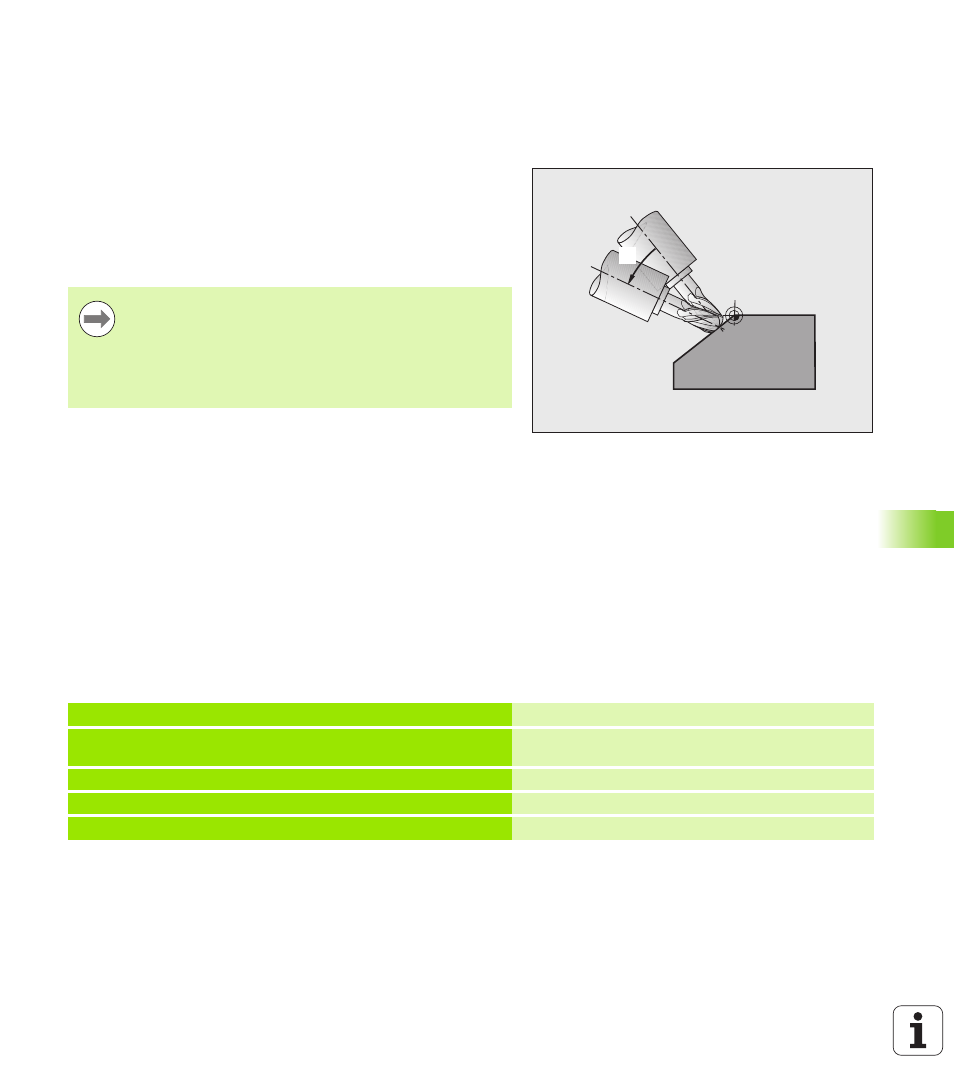

o 12.3 Fresatura inclinata nel piano
ruotato
Funzione
In collegamento con le nuove funzioni PLANE e M128, si può eseguire la
fresatura inclinata in un piano di lavoro ruotato. A questo scopo si
dispone di due definizioni possibili:
 Fresatura inclinata con spostamento incrementale di un asse
rotativo
 Fresatura inclinata mediante vettori normali
Fresatura inclinata con spostamento
incrementale di un asse rotativo
 Disimpegno utensile
 Attivazione della funzione M128
 Definizione di una qualsiasi funzione PLANE, fare attenzione al
comportamento nel posizionamento
 Mediante un blocco lineare definizione incrementale dello
spostamento sull’angolo di inclinazione desiderato nell’asse
corrispondente
Blocchi esemplificativi NC
IB
La fresatura inclinata nel piano ruotato funziona solo con
frese a raggio frontale.
Con teste/tavole rotanti a 45° l'angolo di inclinazione può
anche essere definito come angolo solido. Utilizzare in
questi casi FUNCTION TCPM (vedere "FUNCTION TCPM
(opzione software 2)" a pagina 515).
...
12 L Z+50 R0 FMAX M128 Posizionamento ad altezza di sicurezza, attivazione
di M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F1000 Definizione e attivazione della funzione PLANE
14 L IB-17 F1000 Impostazione dell’angolo di inclinazione
... Definizione della lavorazione nel piano ruotato
