614 Funzionamento manuale e allineamento
14.9 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a

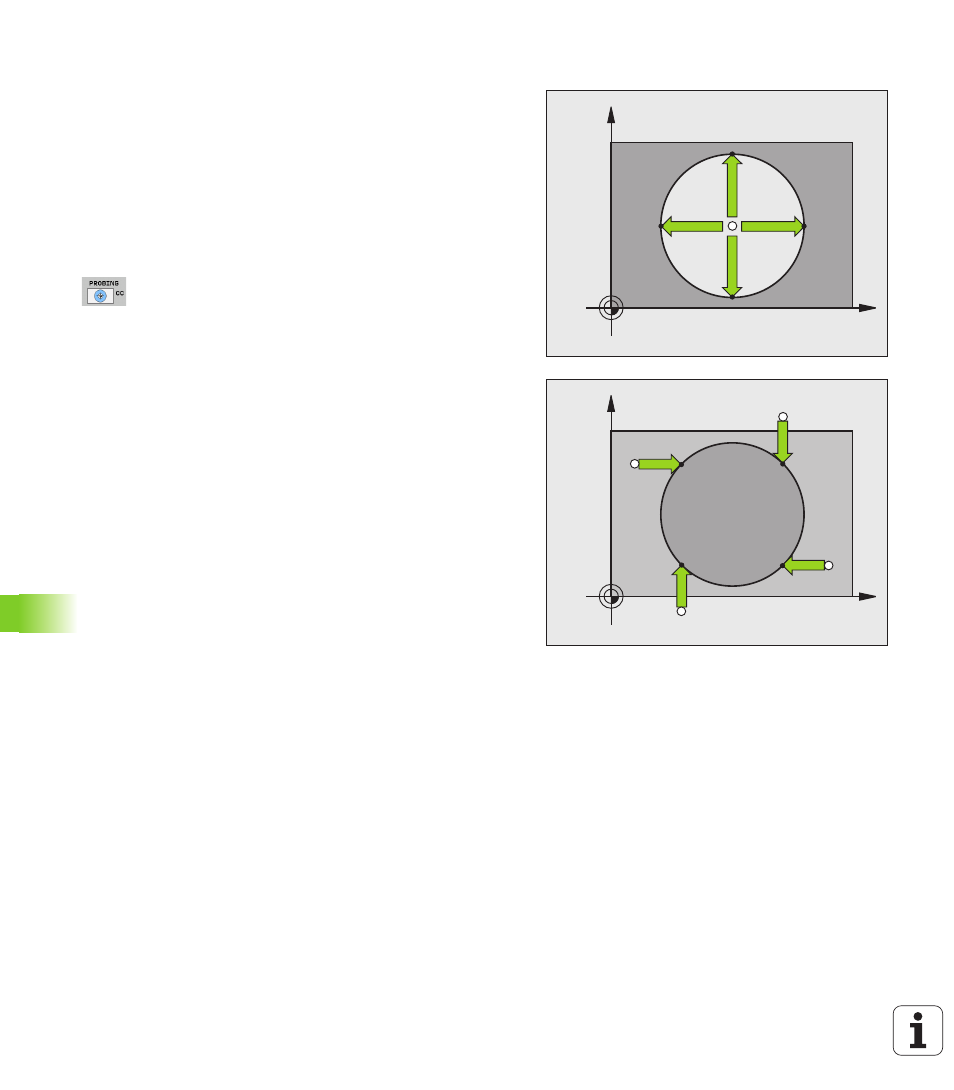

Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti quali origine.
Cerchio interno
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
 Posizionare la sfera di tastatura approssimativamente al centro del
cerchio
 Selezione della funzione di tastatura: premere il
softkey TASTARE CC
 Tastatura: premere 4 volte il tasto Avvio NC. Il
tastatore tasterà uno dopo l'altro 4 punti sulla parete
circolare interna
 Se si desidera lavorare con misurazione dell'offset
centrale (possibile solo su macchine con
orientamento del mandrino, in funzione
dell'impostazione di MP6160) premere il softkey 180°
e tastare nuovamente 4 punti sulla parete circolare
interna
 Senza misurazione dell'offset centrale: premere il
tasto END
 ORIGINE : introdurre le due coordinate del centro del
cerchio nella finestra del menu e confermarle con il
softkey IMPOSTAZIONE ORIGINE, oppure registrare
i valori in una tabella (vedere "Inserimento dei valori di
misura dai cicli di tastatura in una tabella origini",
pagina 599, o vedere "Inserimento dei valori di misura
dai cicli di tastatura in una tabella origini", pagina 600)
 Conclusione della funzione di tastatura: premere il
tasto END
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
