Programmazione: funzioni speciali

1

1

.3 Contr

o

llo dei dispositivi di

ser

raggio (opzione sof

tw

a

re

)

Uso di FixtureWizard

FixtureWizard si utilizza principalmente con il mouse. La ripartizione
dello schermo può essere impostata trascinando le linee di
separazione affinché il TNC rappresenti nella dimensione desiderata
Parametri

, Immagine ausiliaria e Grafica 3D.

La rappresentazione della Grafica 3D può essere modificata come
segue:

Ingrandimento/Riduzione modello:
ruotare la rotella del mouse per ingrandire o ridurre il modello

Spostamento modello:
premere la rotella del mouse e contemporaneamente muoverlo
per spostare il modello

Rotazione modello:
tenere premuto il tasto destro del mouse e contemporaneamente
muovere il mouse per ruotare il modello

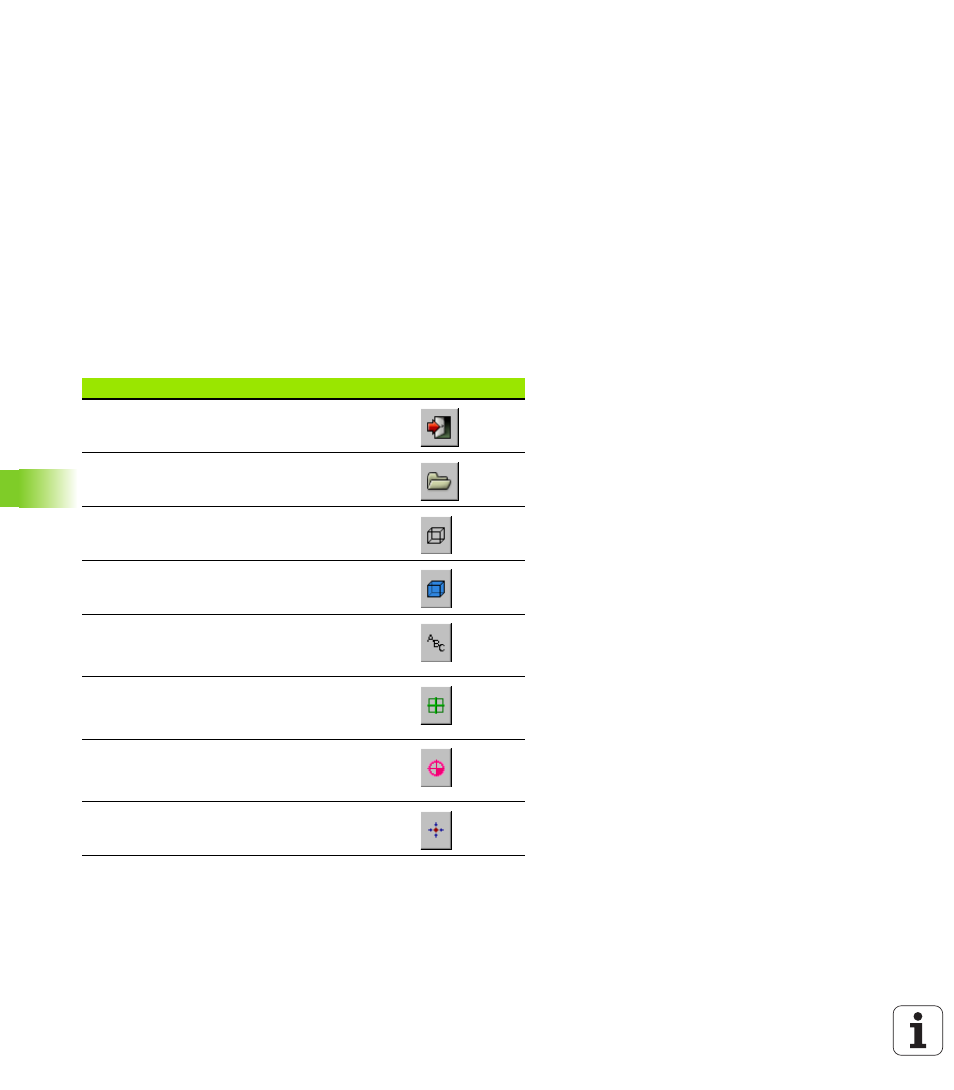

Sono inoltre disponibili icone per eseguire con un clic le seguenti
funzioni.

Funzione

Icona

Uscita da FixtureWizard

Selezione del modello del dispositivo di serraggio
(file con estensione CFT)

Commutazione tra modello a linee e
visualizzazione solida

Commutazione tra visualizzazione solida e
visualizzazione trasparente

Visualizzazione/Non visualizzazione delle
denominazioni dei corpi di collisione definiti nel
dispositivo di serraggio

Visualizzazione/Non visualizzazione dei punti di
prova definiti nel dispositivo di serraggio
(nessuna funzione in ToolHolderWizard)

Visualizzazione/Non visualizzazione dei punti di
misurazione definiti nel dispositivo di serraggio
(nessuna funzione in ToolHolderWizard)

Ripristino della posizione di partenza della vista
3D
