11.9 Filtraggio di profili (funzione
FCL 2)
Funzione
Con questa funzione TNC si possono filtrare profili che sono stati
generati su sistemi di programmazione esterni e che sono formati
esclusivamente da blocchi lineari. Il filtro smussa il profilo e quindi
consente di norma una lavorazione più veloce e con meno scosse.
A partire dal programma originale, dopo l'inserimento delle
impostazioni del filtro, il TNC genera un programma separato con il
profilo filtrato.
 Selezionare il programma che si vuole filtrare
 Selezionare le funzioni speciali
 Selezionare gli aiuti di programmazione
 Selezionare il livello softkey con le funzioni di
conversione dei programmi

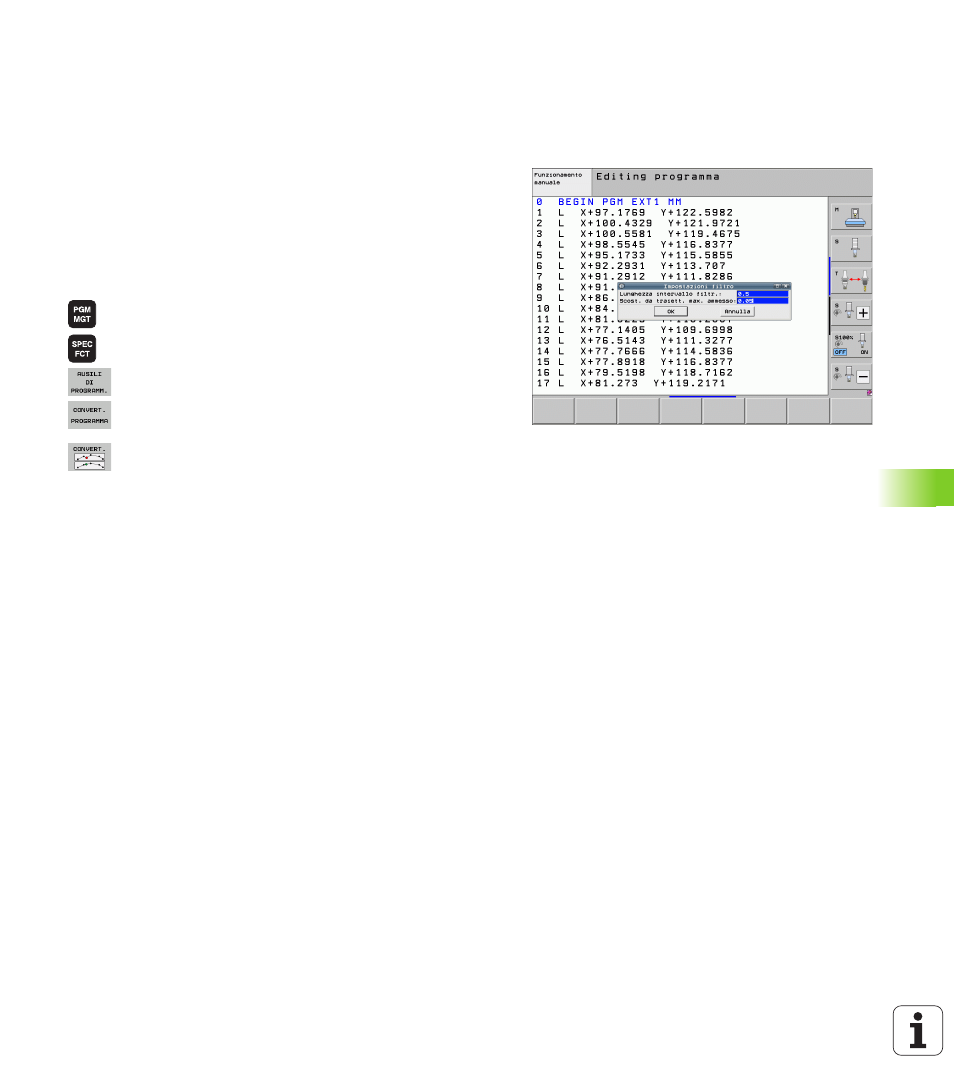

 Selezionare la funzione di filtro: il TNC visualizza una
finestra in primo piano per la definizione delle
impostazioni del filtro
 Inserire la lunghezza dell'intervallo di filtraggio in mm
(programma inch: pollici). L'intervallo di filtraggio
definisce, a partire dal rispettivo punto preso in
considerazione, la lunghezza effettiva sul profilo
(prima e dopo il punto) entro cui il TNC deve filtrare i
punti, confermare con il tasto ENT
 Inserire lo scostamento dalla traiettoria massimo
ammesso in mm (programma inch: pollici): valore di
tolleranza, per cui il profilo filtrato può scostarsi al
massimo dal profilo originale, confermare con il tasto
ENT
