6.6 T
raiet
to
ri
e – Pr
ogr
ammazione liber
a dei pr
ofili FK

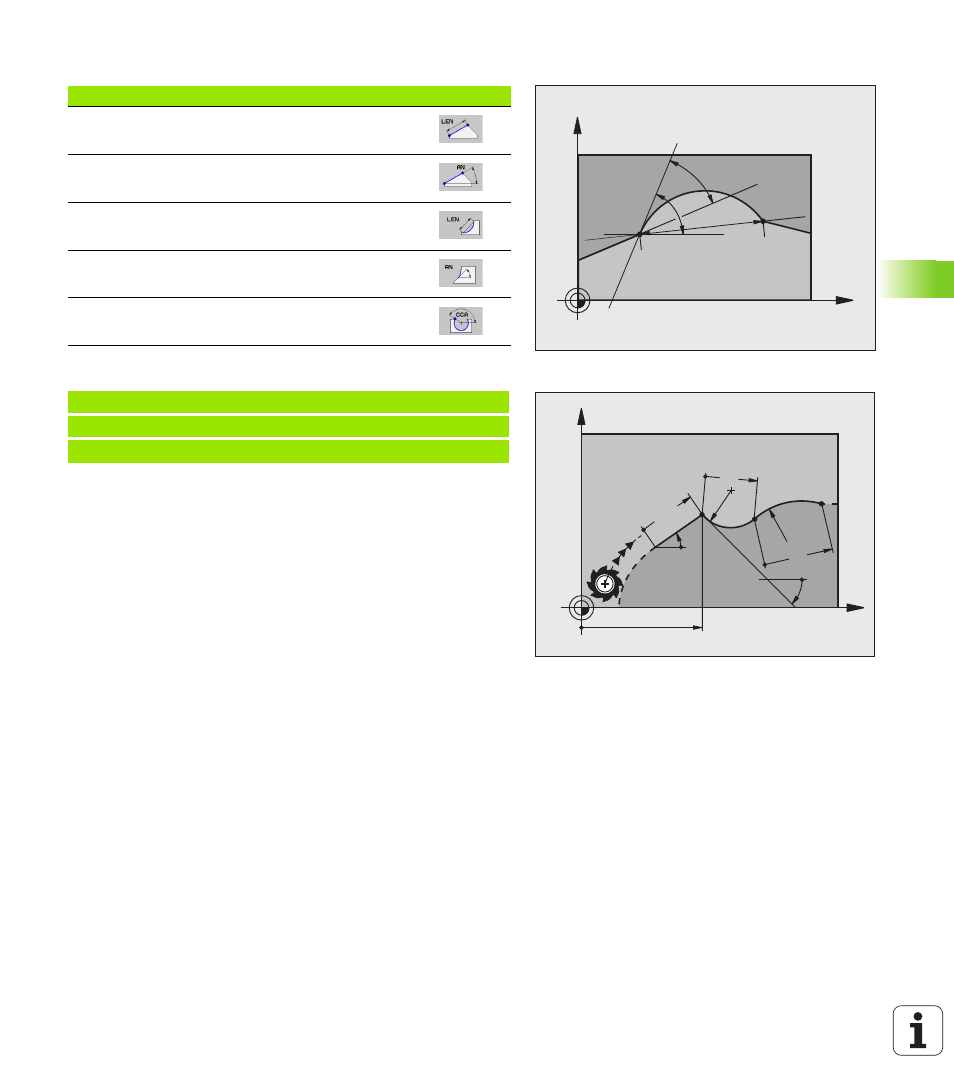

Direzione e lunghezza di elementi del profilo
Blocchi esemplificativi NC
X
Y
LEN
AN
0°
I AN
X
Y
25
35°
12.5
45°
15
R6
10
R1
5
Dati noti Softkey
Lunghezza della retta
Angolo di salita della retta
Lunghezza LEN della corda dell'arco di cerchio
Angolo di salita AN della tangente di avvicinamento
Angolo al centro della corda dell'arco di cerchio
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
