504

Programmazione: lavorazione a più assi

12.2 F

u

nzione PLANE: r

o

tazione del pi

ano di la

v

o

ro

(opzione sof

tw

a

re

1)

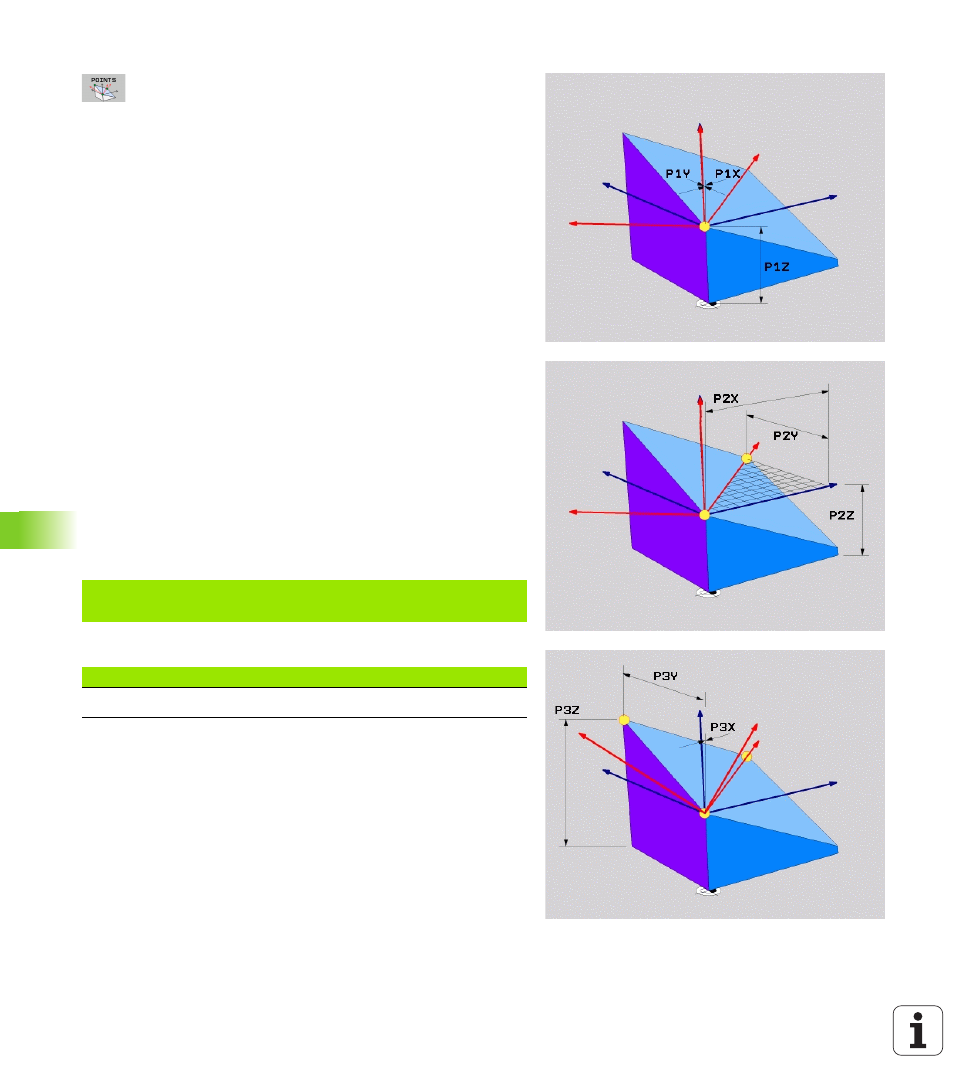

Parametri di immissione

Coordinata X 1º punto del piano?

: coordinata X P1X

del 1º punto del piano (vedere figura in alto a destra)

Coordinata Y 1º punto del piano?

: coordinata Y P1Y

del 1º punto del piano (vedere figura in alto a destra)

Coordinata Z 1º punto del piano?

: coordinata Z P1Z

del 1º punto del piano (vedere figura in alto a destra)

Coordinata X 2º punto del piano?

: coordinata X P2X

del 2º punto del piano (vedere figura in centro a
destra)

Coordinata Y 2º punto del piano?

: coordinata Y P2Y

del 2º punto del piano (vedere figura in centro a
destra)

Coordinata Z 2º punto del piano?

: coordinata Z P2Z

del 2º punto del piano (vedere figura in centro a
destra)

Coordinata X 3º punto del piano?

: coordinata X P3X

del 3º punto del piano (vedere figura in basso a destra)

Coordinata Y 3º punto del piano?

: coordinata Y P3Y

del 3º punto del piano (vedere figura in basso a destra)

Coordinata Z 3º punto del piano?

: coordinata Z P3Z

del 3º punto del piano (vedere figura in basso a destra)

Continuare con le caratteristiche di posizionamento

(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" a pagina 508)

blocco NC

Sigle utilizzate

5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....

Sigla

Significato

POINTS

Inglese points = punti
