198 Programmazione: utensili
5.2 D
a
ti ut
ensile

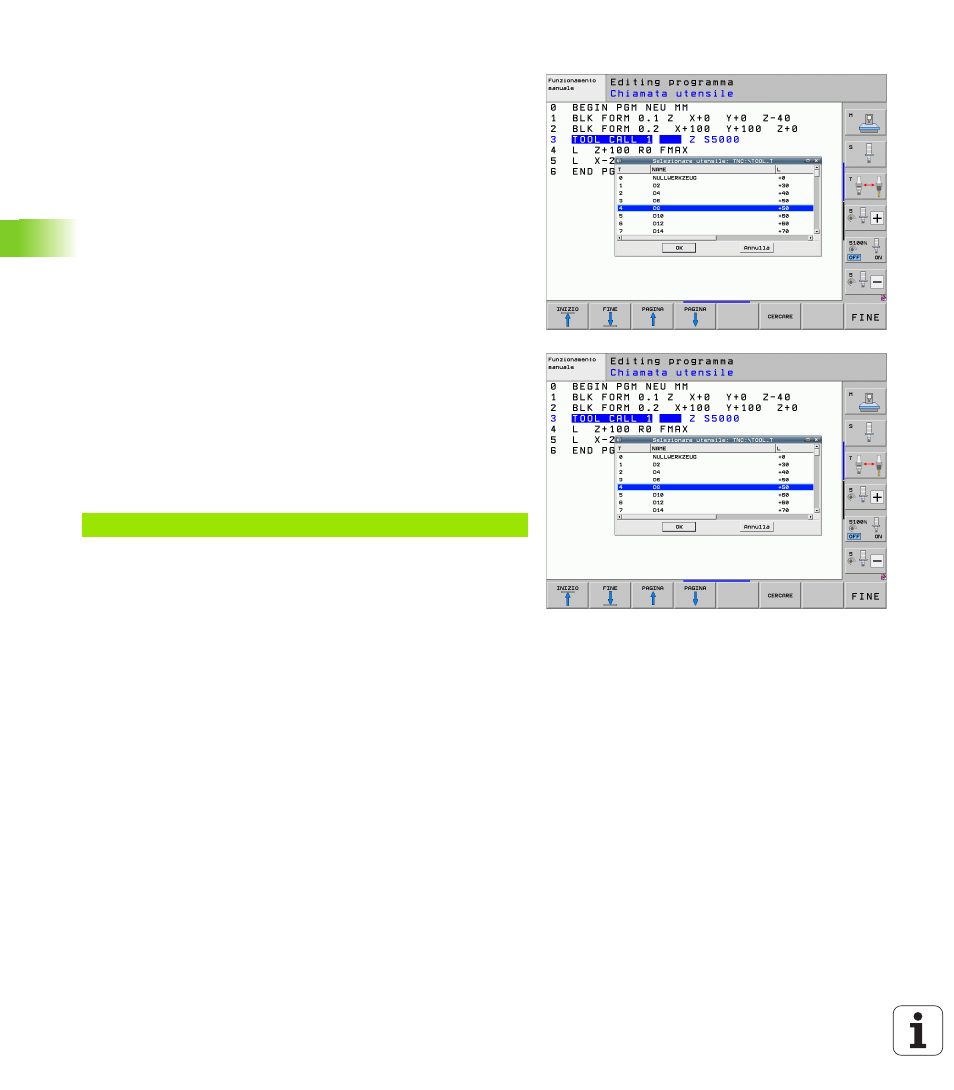

Editing di dati utensile nella finestra di selezione
Nella finestra in primo piano per la selezione utensile si possono anche
editare i dati utensile visualizzati.
 Selezionare con i tasti freccia la riga e poi la colonna del valore da
modificare: La cornice blu chiaro contrassegna il campo modificabile
 Posizionare il softkey EDIT su ON, inserire il valore desiderato e
confermare con il tasto ENT
 Se necessario, selezionare altre colonne e ripetere la procedura già
descritta
 Confermare nel programma l'utensile desiderato con il tasto ENT
Ricerca per nome utensile nella finestra di selezione
Nella finestra in primo piano per la selezione utensile è possibile
eseguire la ricerca per nome utensile:
 Premere il softkey CERCARE
 Inserire il nome utensile desiderato e confermare con il tasto ENT: il
TNC posiziona il campo chiaro sulla riga successiva in cui compare il
nome utensile cercato
Esempio: chiamata utensile
Si deve chiamare l’utensile numero 5 nell’asse utensile Z con il
numero giri mandrino 2500 giri/min e con avanzamento di 350
mm/min. La maggiorazione per la lunghezza L e il raggio 2 dell'utensile
è rispettivamente di 0,2 mm e di 0,05 mm, la minorazione per il raggio
utensile è di 1 mm.
La D prima di L e di R significa valore delta.
Preselezione di utensili con tabelle utensili
Impiegando delle tabelle utensili, con un blocco TOOL DEF si può
effettuare una preselezione per l'utensile successivo. A tale scopo si
deve inserire il numero utensile o il relativo parametro Q oppure il
nome utensile tra virgolette.
20 TOOL CALL 5.2 Z S2500 F350 DL+0,2 DR-1 DR2+0,05
