HEIDENHAIN iTNC 530 (60642x-03) - Manuale (Pagina 620)

620 Funzionamento manuale e allineamento
14.9 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a
Determinazione dell'angolo tra l'asse di riferimento dell'angolo e
un bordo del pezzo
 Selezione della funzione di tastatura: premere il
softkey PROBING ROT
 ANGOLO DI ROTAZIONE: annotare l'ANGOLO DI
ROTAZIONE visualizzato se la rotazione base
effettuata deve essere ripristinata in un secondo
momento
 Effettuare la rotazione base rispetto al lato da
confrontare (vedere "Compensazione della posizione
obliqua del pezzo con il sistema di tastatura" a pagina
606)
 Con il softkey TASTARE ROT richiamare la
visualizzazione dell'angolo tra l'asse di riferimento
dell'angolo e il bordo del pezzo quale angolo di
rotazione
 Disattivare la rotazione base o ripristinare la rotazione
base originale
 Impostare l'angolo di rotazione sul valore annotato

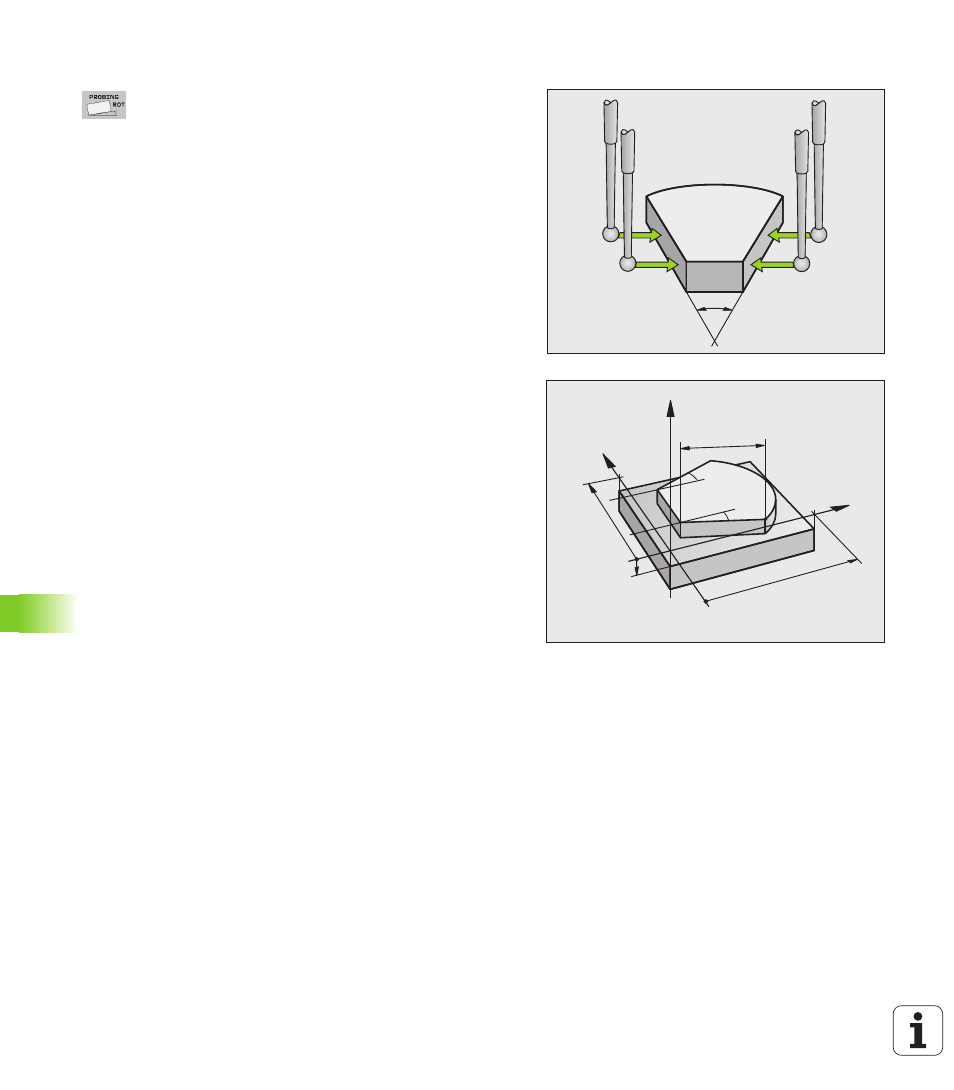

Determinazione dell'angolo tra due bordi del pezzo
 Selezione della funzione di tastatura: premere il softkey
PROBING ROT
 Angolo di rotazione: annotare l'angolo di rotazione visualizzato, se la
rotazione base effettuata deve essere ripristinata in seguito
 Effettuare la rotazione base rispetto al primo lato (vedere
"Compensazione della posizione obliqua del pezzo con il sistema di
tastatura" a pagina 606)
 Tastare anche il secondo lato come per una rotazione base, senza
impostare l'angolo di rotazione su 0!
 Con il softkey TASTARE ROT chiamare la visualizzazione dell'angolo
PA tra i bordi del pezzo quale angolo di rotazione
 Per disattivare la rotazione base o ripristinare la rotazione base
originale: Impostare l'angolo di rotazione sul valore annotato
PA
–10
100
a?
a?
L?
X
Z
Y
100
