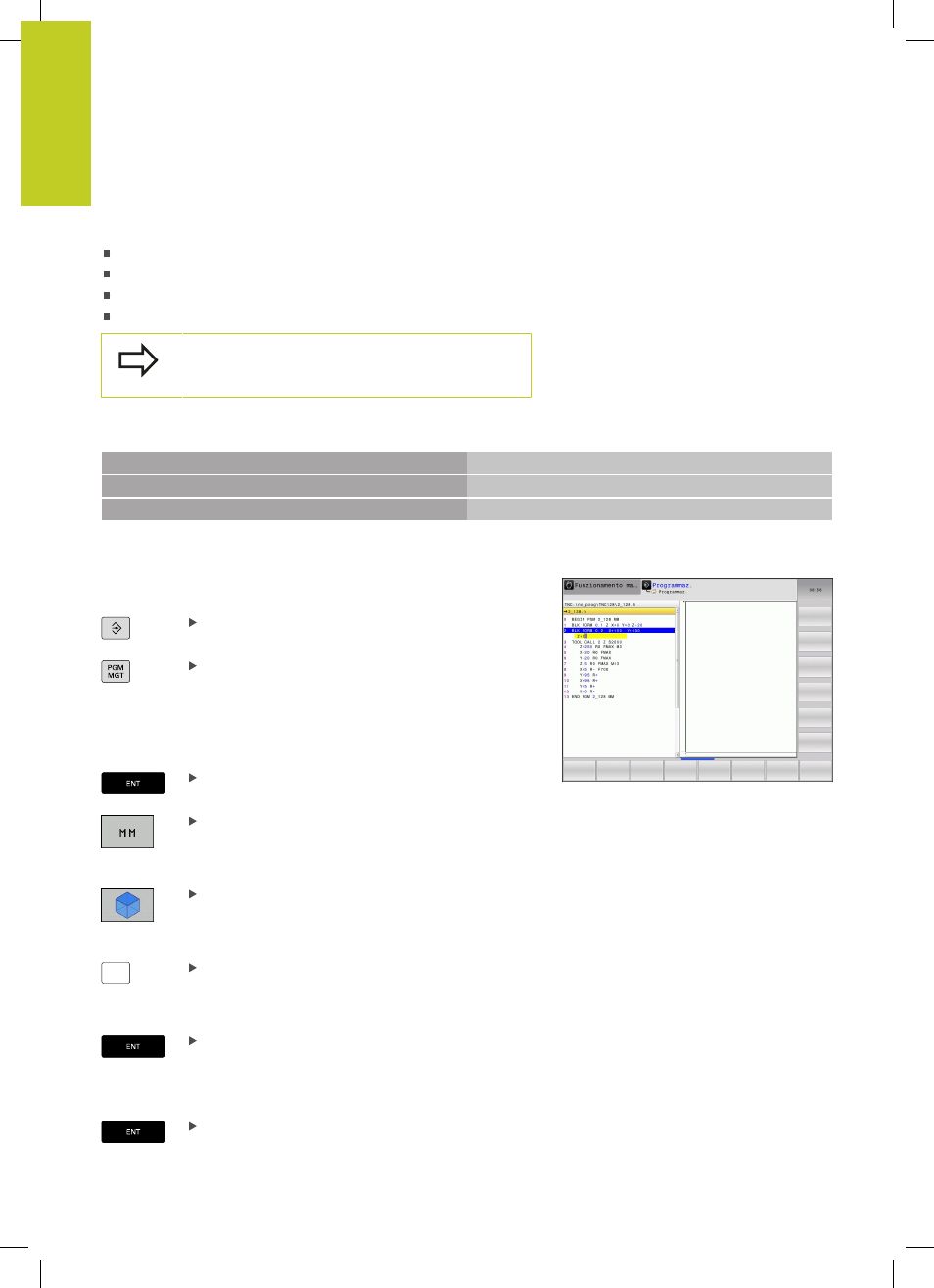

Programmazione: principi fondamentali, gestione file
3.2 Apertura e inserimento di programmi
3
88
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
Pezzo grezzo cilindrico
Il pezzo grezzo cilindrico è definito dalle dimensioni del cilindro:
R: raggio del cilindro
L: lunghezza del cilindro
DIST: spostamento lungo l'asse di rotazione
RI: raggio interno per cilindro cavo
I parametri
DIST e RI sono opzionali e non devono
essere programmati.
Esempio: visualizzazione di BLK FORM CYLINDER nel programma
NC
0 BEGIN PGM NUOVO MM Inizio programma, nome, unità di misura
1 BLK FORM CYLINDER Z R50 L105 DIST+5 RI10 Asse mandrino, raggio, lunghezza, distanza, raggio interno
2 END PGM NUOVO MM Fine programma, nome, unità di misura
Creazione di un nuovo programma di lavorazione
I programmi di lavorazione vengono sempre inseriti nel modo
operativo
PROGRAMMAZIONE. Esempio di apertura di programma:
Selezionare la modalità operativa
PROGRAMMAZIONE
Chiamare la Gestione file: premere il tasto PGM
MGT
Selezionare la directory nella quale si desidera memorizzare il
nuovo programma:
NOME FILE = NUOVO.H
Inserire il nome del nuovo programma e
confermare con il tasto ENT
Selezionare l'unità di misura: premere il softkey
MM oppure INCH. Il TNC commuta sulla finestra
programmi e apre il dialogo per la definizione del
BLK-FORM (pezzo grezzo)
Selezionare il pezzo grezzo rettangolare: premere il
softkey della forma rettangolare del pezzo grezzo
PIANO DI LAVORO IN GRAFICA: XY
Z
Inserire l'asse del mandrino: ad es. Z
DEFINIZIONE PEZZO GREZZO: MINIMO
Inserire una dopo l'altra le coordinate X, Y e Z del
punto MIN e confermare ogni volta con il tasto
ENT
DEFINIZIONE PEZZO GREZZO: MASSIMO
Inserire una dopo l'altra le coordinate X, Y e Z del
punto MAX e confermare ogni volta con il tasto
ENT
