17.3 ISOLA RETTANGOLARE (ciclo 256)

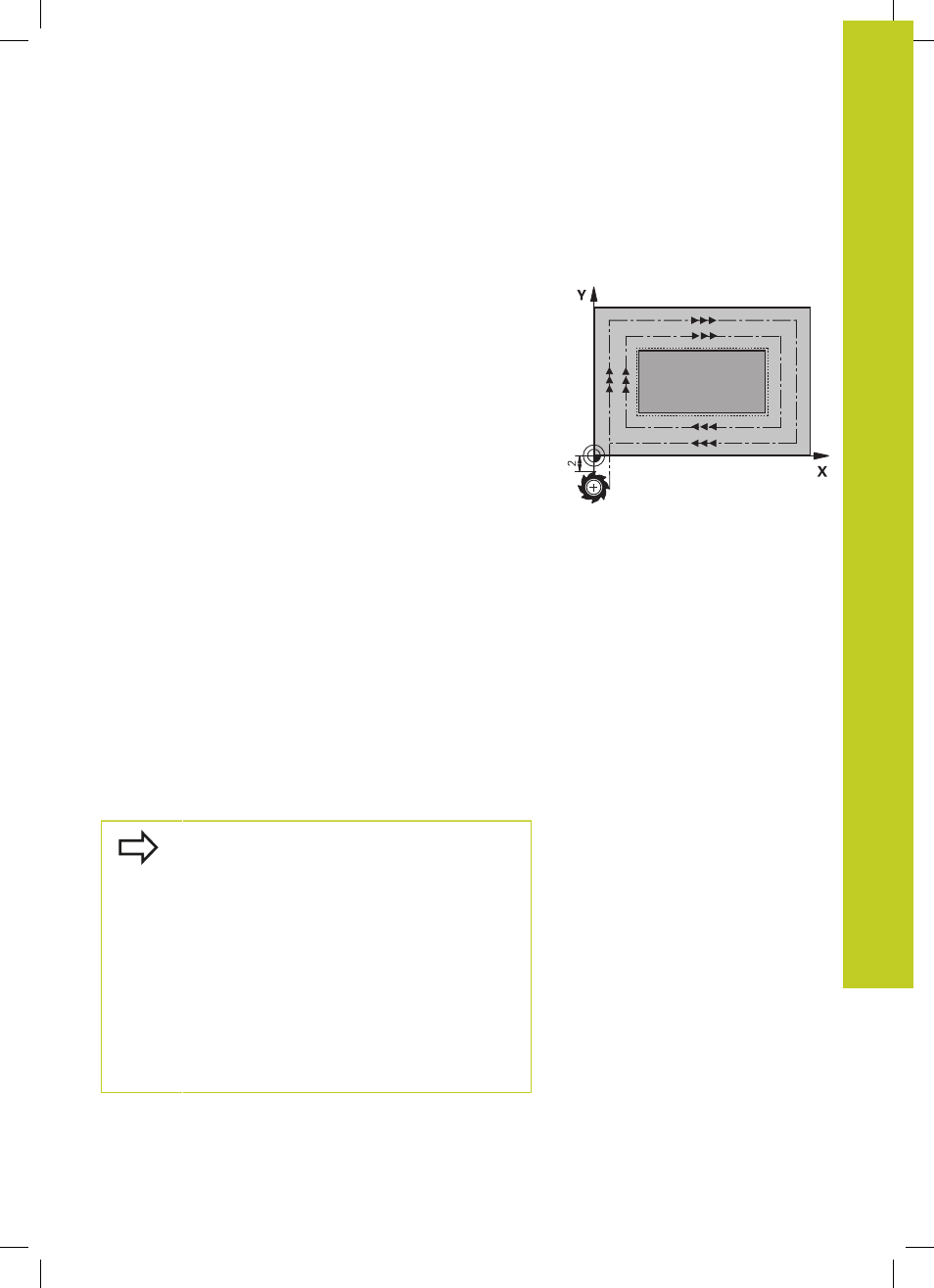

Esecuzione del ciclo
Con il ciclo 256 Isola rettangolare si può lavorare un'isola
rettangolare. Se la quota del pezzo grezzo è maggiore
dell'accostamento laterale massimo possibile, il TNC esegue più
accostamenti laterali fino a raggiungere la quota di finitura.
1 L'utensile inizia dalla posizione di partenza del ciclo (centro
isola) in direzione X negativa sulla posizione di partenza della
lavorazione. La posizione di partenza si trova spostata a sinistra
del valore di distanza di sicurezza + raggio utensile accanto
all'isola grezza
2 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC
lo porta in rapido
FMAX alla DISTANZA DI SICUREZZA e da lì
con l'AVANZAMENTO INCREMENTO alla prima PROFONDITÀ
INCREMENTO
3 Successivamente l'utensile si posiziona in modo lineare in modo
tangenziale sul profilo dell'isola ed esegue una contornatura.
4 Se la quota di finitura non può essere raggiunta con una
contornatura, il TNC posiziona l'utensile lateralmente alla
profondità incremento attuale ed esegue un'altra contornatura.
Il TNC tiene conto della quota del pezzo grezzo, della quota di
finitura e dell'accostamento laterale ammesso. Questi passi si
ripetono fino al raggiungimento della quota di finitura definita.
5 Se sono necessari ulteriori accostamenti, l'utensile si stacca dal
profilo, ritornando al punto di partenza della lavorazione dell'isola
6 Successivamente il TNC posiziona l'utensile sulla successiva
profondità incremento e lavora l'isola a tale profondità
7 Questa procedura si ripete fino al raggiungimento della
profondità programmata dell'isola
Per la programmazione
Preposizionamento dell’utensile sulla posizione
di partenza nel piano di lavoro con correzione del
raggio
R0. Prestare attenzione al parametro Q367
(Posizione).
Il TNC preposiziona automaticamente l'utensile
nell'asse utensile. Rispettare la
2ª DISTANZA DI
SICUREZZA Q204.
Il segno del parametro ciclo Profondità determina
la direzione della lavorazione. Se si programma
Profondità = 0 il TNC non esegue il ciclo.
Il TNC riduce la profondità incremento alla lunghezza
del tagliente LCUTS definita nella tabella utensili,
se questa è minore della profondità incremento
immessa nel ciclo Q202.
