Primi passi con TNC 128

1.3

Programmazione della prima parte

1

52

TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014

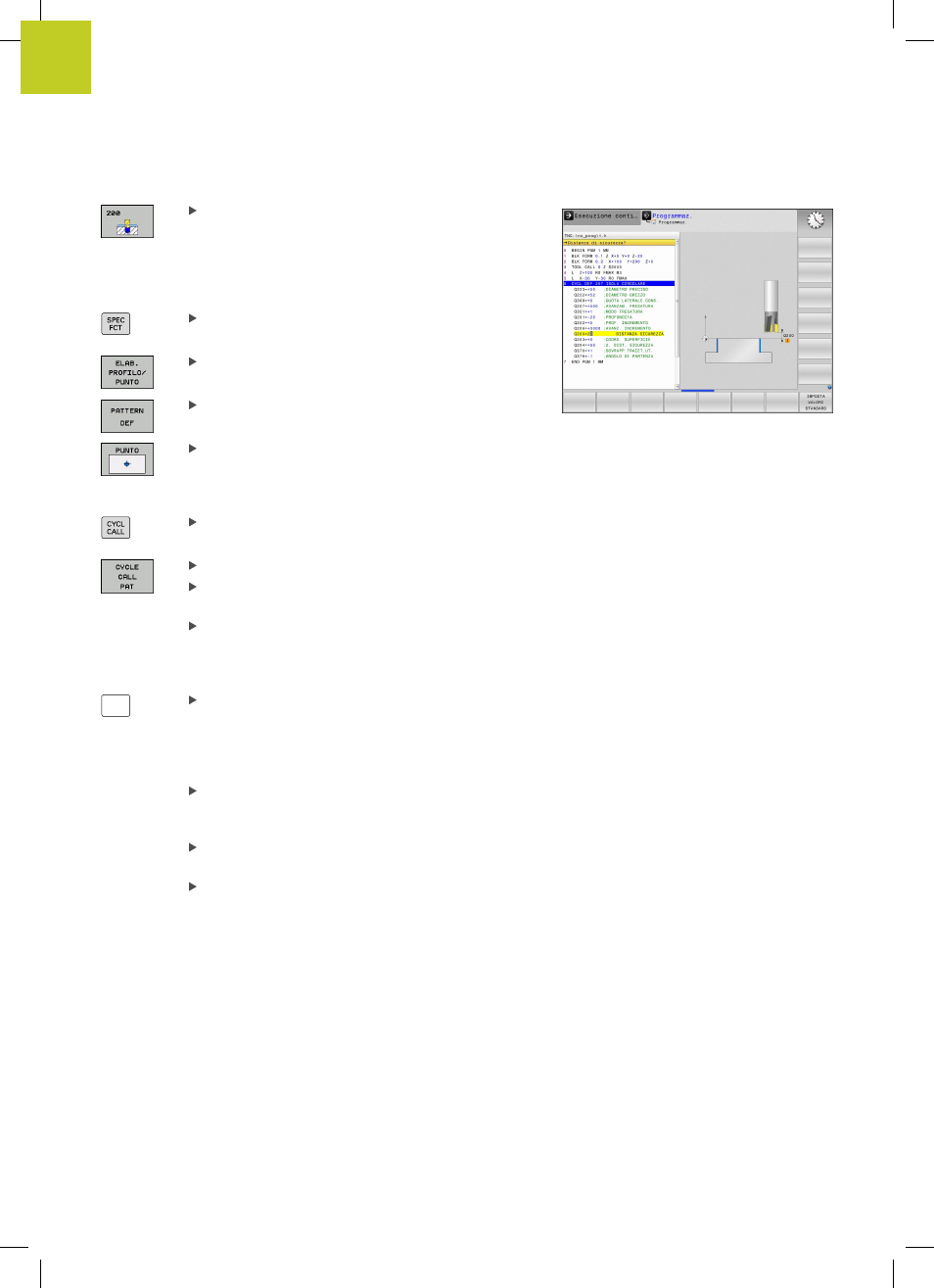

Selezionare il ciclo di foratura standard 200: il TNC
avvia il dialogo per la definizione del ciclo. Inserire
i parametri richiesti dal TNC, passo dopo passo,
confermando ogni inserimento con il tasto

ENT. Il

TNC visualizza sulla destra anche un grafico in cui
è rappresentato il relativo parametro ciclo

Richiamare il menu delle funzioni speciali

Visualizzare le funzioni per l'elaborazione dei punti

Selezionare la definizione della sagoma

Selezionare l'immissione dei punti: inserire le
coordinate dei 4 punti, confermando di volta in
volta con il tasto

ENT. Dopo aver immesso il

quarto punto salvare il blocco con il tasto

END

Visualizzare il menu per la definizione della
chiamata ciclo

Eseguire il ciclo di foratura sulla sagoma definita

Confermare

Avanzamento F=? con il tasto ENT:

spostare in rapido (

FMAX)

Funzione ausiliaria M? Inserire il mandrino e il
refrigerante, ad es.

M13, confermare con il tasto

END: il TNC memorizza il blocco di traslazione
immesso

Z

Inserire Disimpegnare utensile: premere il tasto
arancione dell'asse

Z per procedere al disimpegno

nell'asse utensile e inserire il valore della posizione
da raggiungere, ad es. 250. Confermare con il
tasto

ENT

Corr. raggio: R+/R-/senza corr.? Confermare con
il tasto

ENT: senza attivazione della correzione del

raggio

Confermare

Avanzamento F=? con il tasto ENT:

spostare in rapido (

FMAX)

Funzione ausiliaria M? Inserire M2 per fine
programma, confermare con il tasto

END: il TNC

memorizza il blocco di traslazione immesso
