Cicli di tastatura
20.1 Principi generali relativi ai cicli di tastatura
20
476
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
20.1 Principi generali relativi ai cicli di
tastatura
HEIDENHAIN si assume la garanzia per le funzioni dei
cicli di tastatura soltanto nel caso in cui si impieghino
sistemi di tastatura HEIDENHAIN.
Il TNC deve essere predisposto dal costruttore della
macchina per l'impiego di tastatura 3D.
Consultare il manuale della macchina.
I cicli di tastatura sono disponibili soltanto con l'opzione
software #17 Touch Probe Functions. Se si utilizza
un sistema di tastatura HEIDENHAIN, l'opzione è
automaticamente disponibile.

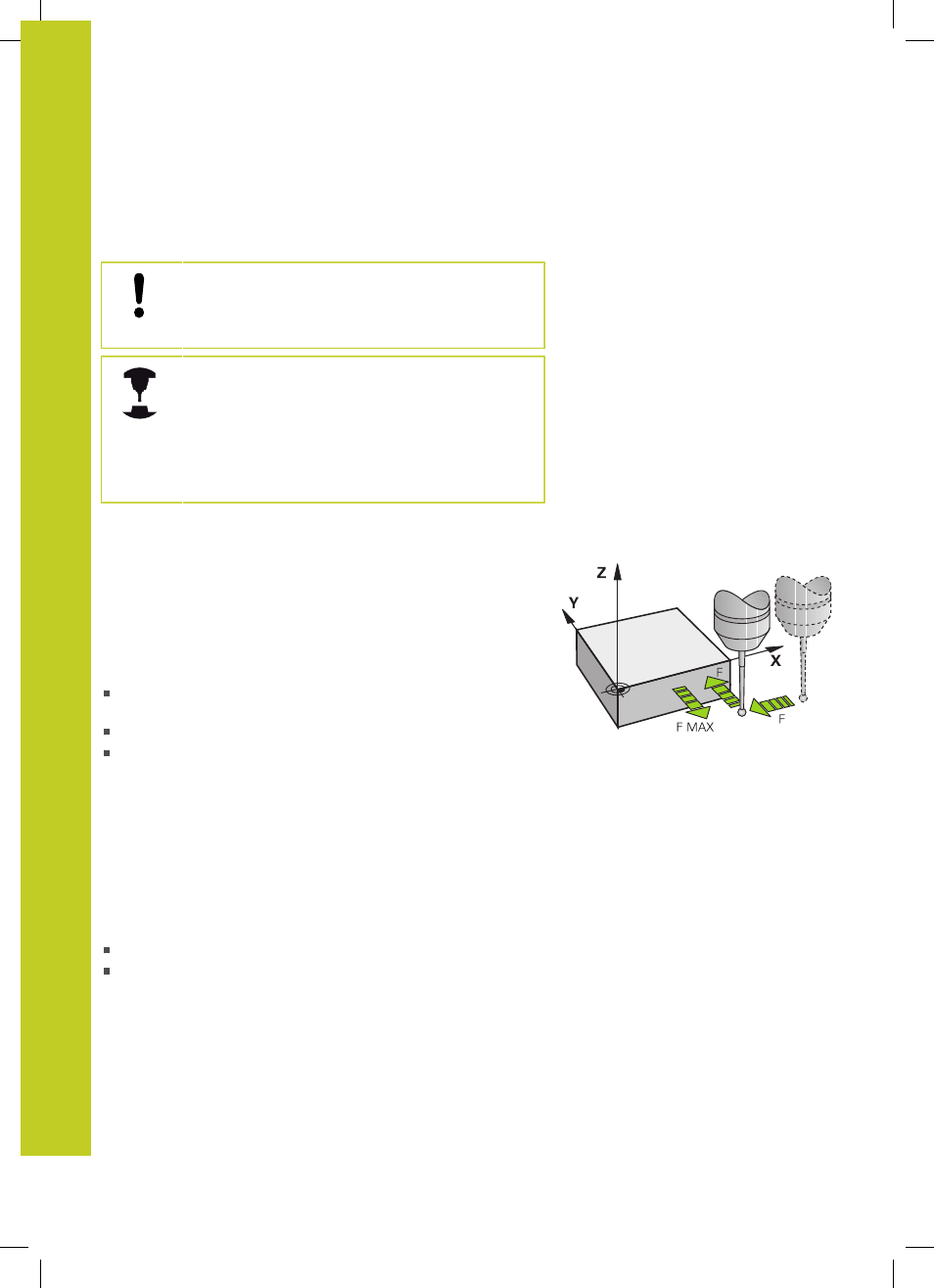

Principio di funzionamento
Quando il TNC esegue un ciclo di tastatura, il sistema di tastatura
3D si avvicina al pezzo parassialmente (anche con rotazione base
attiva e piano di lavoro ruotato). Il costruttore della macchina
definisce in un parametro macchina l'avanzamento di tastatura
(vedere "Premesse per lavorare con cicli di tastatura" più avanti nel
presente capitolo).
Quando il tastatore viene a contatto con il pezzo
il sistema di tastatura 3D invia un segnale al TNC: le coordinate
della posizione tastata vengono memorizzate
il sistema di tastatura 3D si ferma e
il tastatore si riporta in rapido sulla sua posizione di partenza
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d'errore (percorso:
DIST da tabella
del sistema di tastatura).
Cicli di tastatura nei modi operativi Funzionamento
manuale e Volantino elettronico
Il TNC mette a disposizione nei modi operativi
Funzionamento
manuale e Volantino elettronico dei cicli di tastatura che
consentono:
la calibrazione del sistema di tastatura
Definizione origine
I cicli di tastatura manuali sono descritti nel capitolo
"Funzionamento manuale e allestimento" (vedere "Impiego del
sistema di tastatura 3D (opzione software #17 Touch Probe
Functions)", Pagina 297).
