Programmazione: movimenti utensile
6.2 Movimenti utensile
6
174
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
6.2 Movimenti utensile
Programmazione spostamento utensile per una
lavorazione
Creazione dei blocchi di programma con i tasti asse
Aprire il dialogo in chiaro con i tasti asse arancioni. Il TNC chiederà
uno dopo l'altro tutti i dati e inserirà il blocco di programma nel
programma di lavorazione.

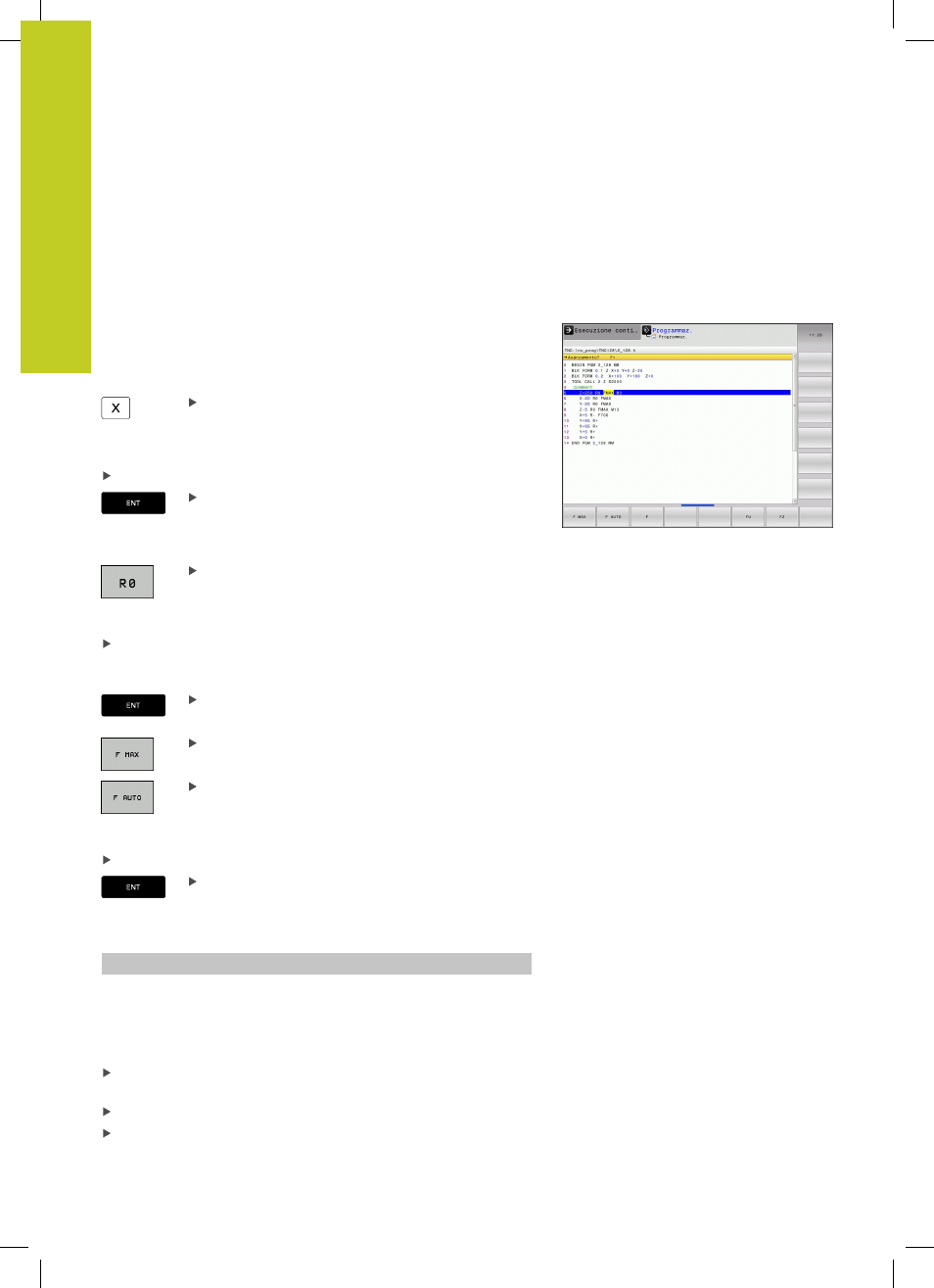

Esempio – Programmazione di una retta
Selezionare il tasto asse con il quale si desidera
eseguire il posizionamento, ad es. X
COORDINATE?
10 Inserire la coordinata del punto finale, ad es. 10
Confermare la selezione con il tasto ENT
CORR.RAGGIO: R+/R-/SENZA CORR.?
Selezionare la correzione raggio, premere ad es. il
softkey R0: l'utensile si sposta senza correzione
AVANZAMENTO F=? / F MAX = ENT
100 Definire l'avanzamento, ad es. inserire 100 mm/min. (Con
programmazione in pollici: l'immissione di 100 corrisponde ad
un avanzamento di 10 inch/min.)
Confermare la selezione con il tasto ENT, o
Spostamento in rapido: premere il softkey FMAX,
o
Spostamento con avanzamento definito nel blocco
TOOL CALL : premere il softkey FAUTO
FUNZIONE AUSILIARIA M?
Inserire
3 (funzione ausiliaria M3 "Mandrino on").
Con il tasto ENT il TNC chiude questo dialogo.
La finestra di programma visualizza la riga:
6 X+10 R0 FMAX M3
Conferma posizione reale
Un blocco di posizionamento può essere generato anche con il
tasto
Conferma posizione reale:
Portare l'utensile in modalità
Funzionamento manuale sulla
posizione da confermare
Selezionare la modalità operativa
Programmazione
Selezionare il blocco di programma dopo il quale si desidera
inserire il blocco
