Movimenti utensile 6.2
6
TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014
175
Premere il tasto
Conferma posizione reale: il TNC
genera un blocco
Selezionare l'asse desiderato, ad es. premere il
softkey
Pos. att. X: il TNC conferma la posizione
attuale e termina il dialogo

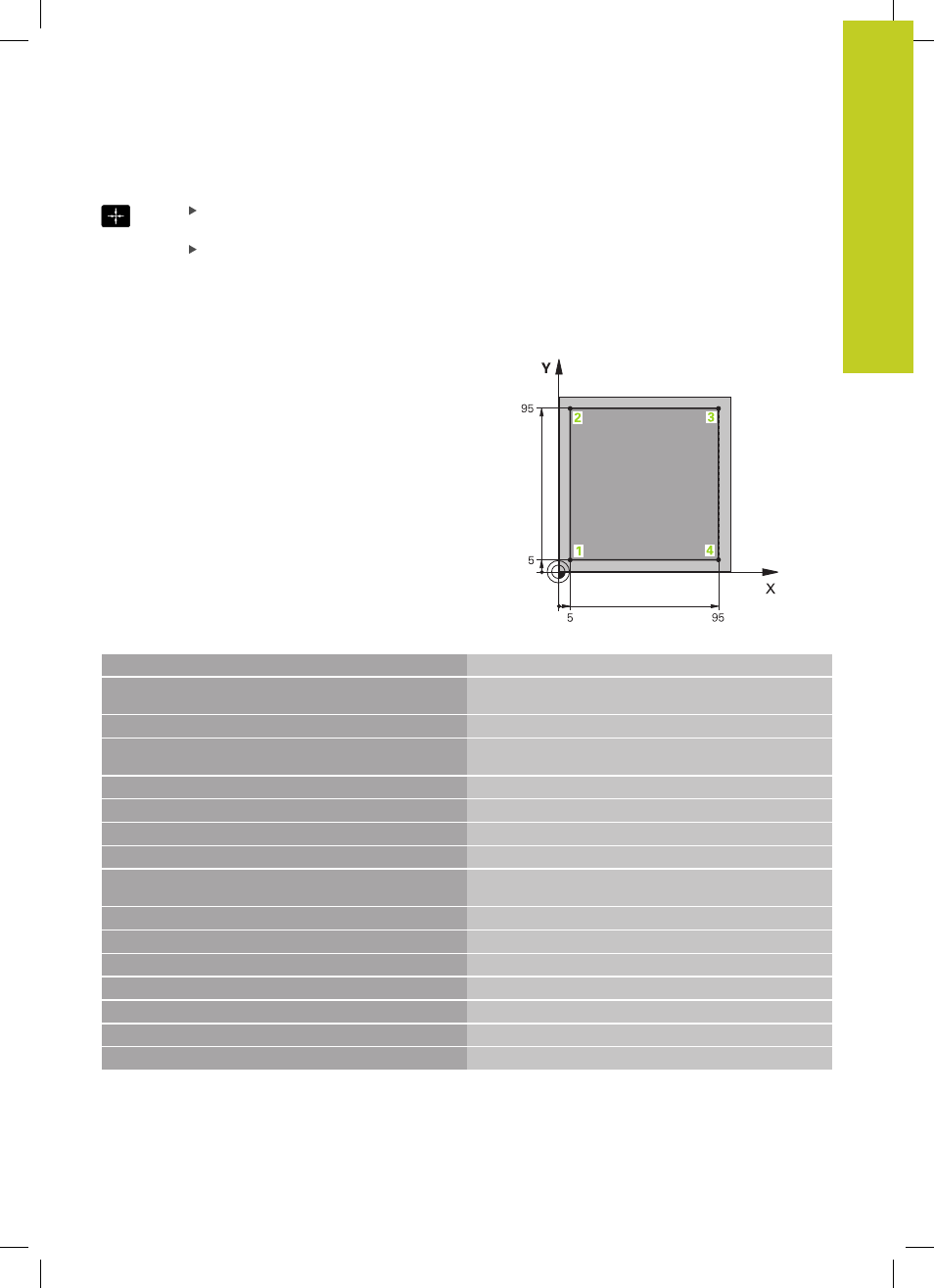

Esempio: movimento lineare
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo per la simulazione grafica della
lavorazione
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Chiamata utensile con asse mandrino e numero di giri
mandrino
4 Z+250 R0 FMAX
Disimpegno utensile sull'asse mandrino in rapido FMAX
5 X-10 R0 FMAX Preposizionamento utensile
6 Y-10 R0 FMAX Preposizionamento utensile
7 Z+2 R0 FMAX Preposizionamento utensile
8 Z-5 R0 F1000 M13 Posizionamento alla profondità di lavorazione con F = 1000
mm/min
9 X+5 R- F500 Raggiungimento del profilo
10 Y+95 R+ Posizionamento sul punto 2
11 X+95 R+ Posizionamento sul punto 3
12 Y+5 R+ Posizionamento sul punto 4
13 X-10 R0
Chiusura profilo e disimpegno
14 Z+250 R0 FMAX M30
Disimpegno utensile, fine programma
16 END PGM LINEAR MM
