Cicli di lavorazione: fresatura di tasche / fresatura di isole

17.4

FRESATURA A SPIANARE (ciclo 233)

17

444

TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014

10 La procedura si ripete fino a quando tutti gli accostamenti sono

stati eseguiti. Nell'ultimo accostamento, viene fresato soltanto il
sovrametallo per finitura inserito, con avanzamento di finitura

11 Alla fine il TNC riporta l’utensile con

FMAX alla 2ª DISTANZA DI

SICUREZZA

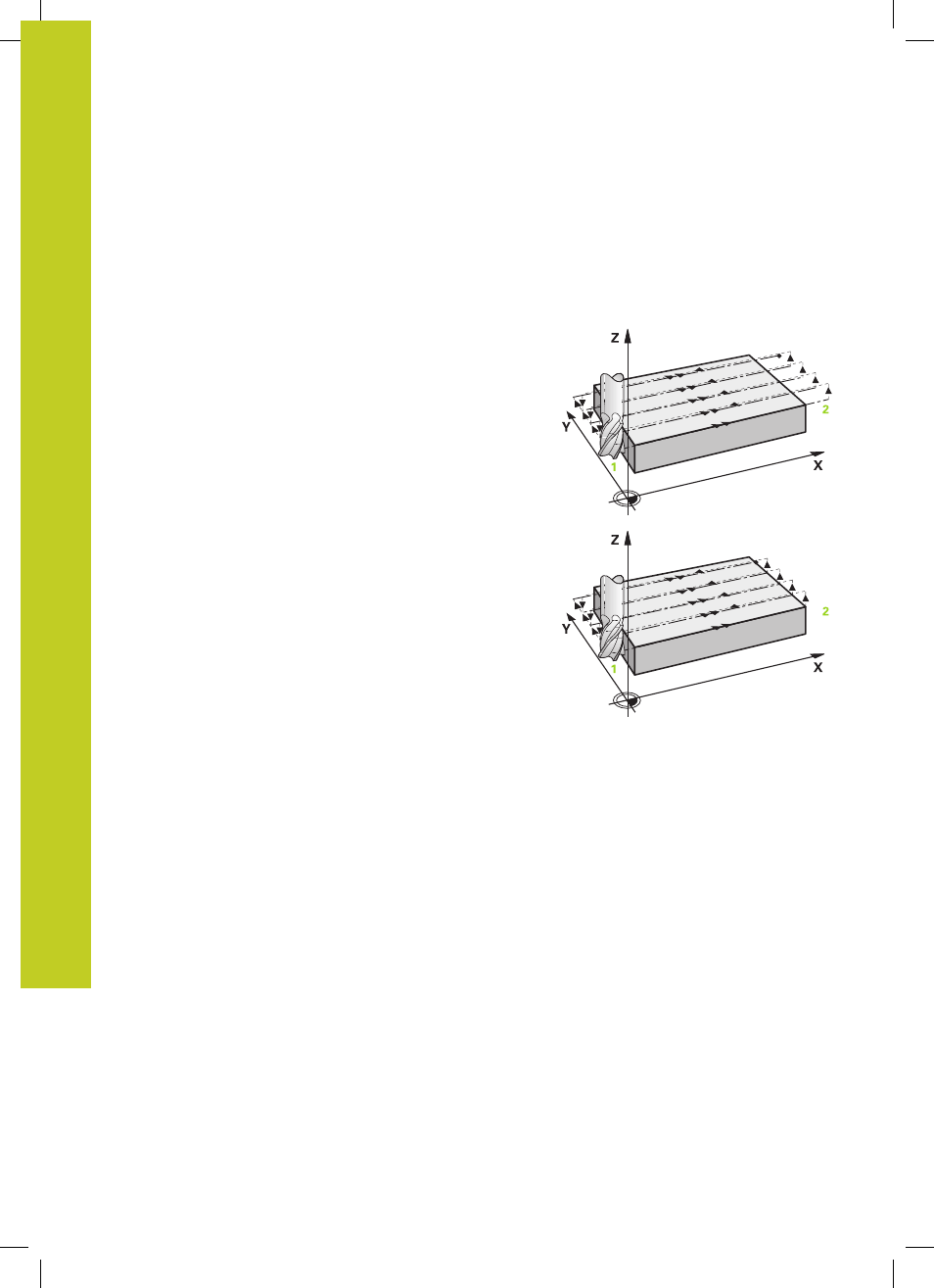

Strategia Q389=2 e Q389 =3

Le strategie Q389=2 e Q389=3 si differenziano per l'uscita nella
fresatura a spianare. Con Q389=2 il punto finale si trova al di fuori
della superficie, con Q389=3 sul bordo della superficie. Il TNC
calcola il punto finale

2

sulla base della lunghezza laterale e della

distanza di sicurezza laterale Con la strategia Q389=2 il TNC sposta
l'utensile di un ulteriore raggio utensile sulla superficie di lavoro.

4 Successivamente l'utensile si porta, con l'AVANZAMENTO

FRESATURA programmato sul punto finale

2

.

5 Il TNC sposta l'utensile nell'asse del mandrino alla distanza

di sicurezza sopra la profondità incremento attuale e lo riporta
con

FMAXparallelamente agli assi al punto di partenza della

riga successiva. Il TNC calcola lo spostamento dalla larghezza
programmata, dal raggio utensile, dal fattore massimo di
sovrapposizione traiettoria e dalla distanza di sicurezza laterale

6 Successivamente l'utensile si riporta alla profondità incremento

attuale e di nuovo in direzione del punto finale

2

7 La procedura si ripete fino al completamento della superficie

programmata. Alla fine della traiettoria il TNC riporta l'utensile in
rapido

FMAX al punto di partenza

1

8 Qualora siano necessari diversi accostamenti, il TNC sposta

l'utensile con avanzamento di posizionamento nell'asse del
mandrino alla successiva profondità incremento

9 La procedura si ripete fino a quando tutti gli accostamenti sono

stati eseguiti. Nell'ultimo accostamento, viene fresato soltanto il
sovrametallo per finitura inserito, con avanzamento di finitura

10 Alla fine il TNC riporta l’utensile con

FMAX alla 2ª DISTANZA DI

SICUREZZA
