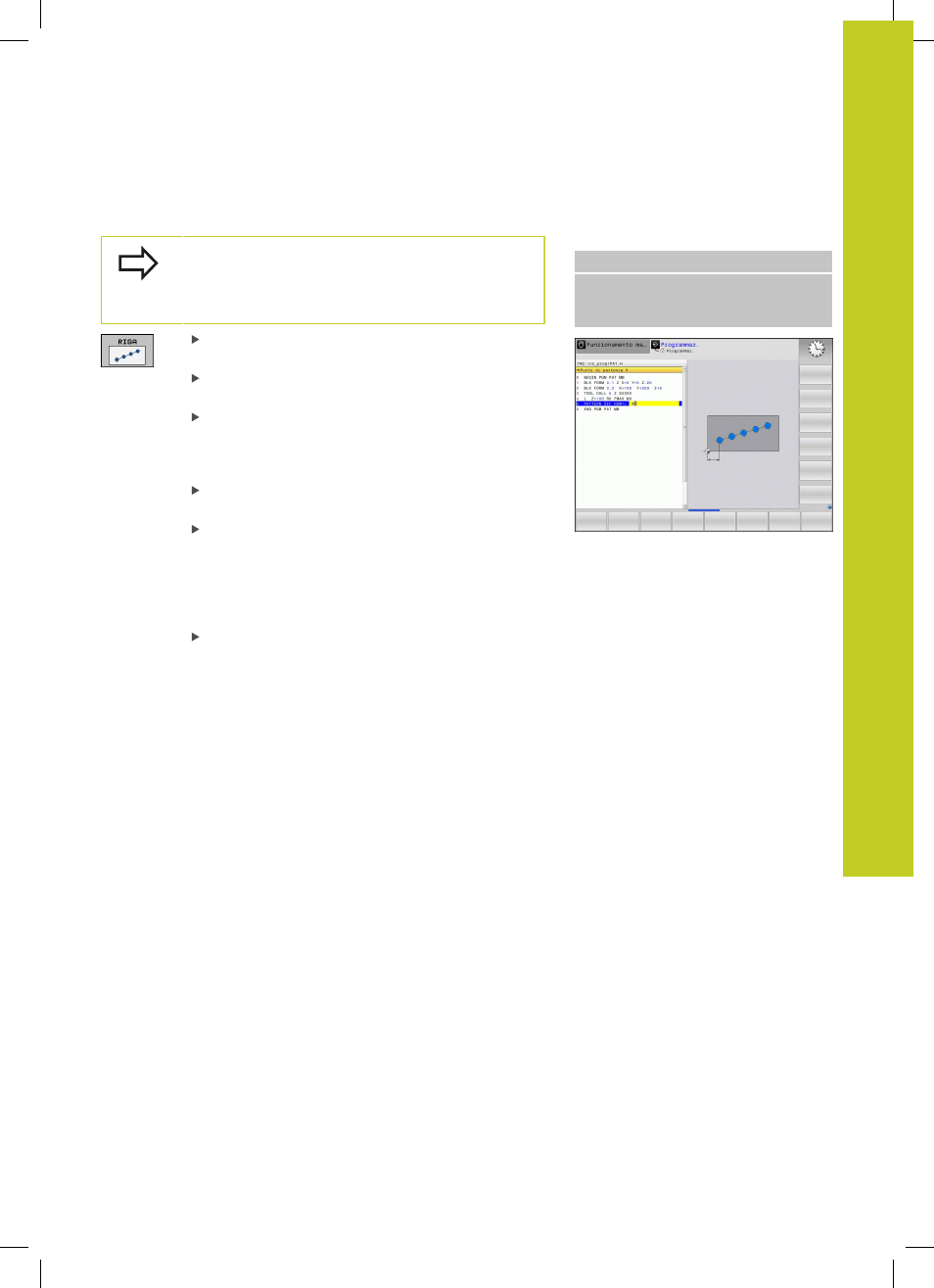

Definizione sagoma PATTERN DEF 15.4

15

TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014

385

Definizione di riga singola

Se si definisce una

Superficie del pezzo in Z diversa

da 0, questo valore ha effetto aggiuntivo rispetto
alla superficie del pezzo

Q203 definita nel ciclo di

lavorazione.

Punto di partenza X (in valore assoluto): coordinata
del punto di partenza della riga nell'asse X
Punto di partenza Y (in valore assoluto): coordinata
del punto di partenza della riga nell'asse Y
Distanza posizioni lavorazione (in valore
incrementale): distanza tra le posizioni di
lavorazione. Il valore può essere inserito con segno
positivo o negativo
Numero di lavorazioni: numero totale delle
posizioni di lavorazione
Rotazione di tutta la sagoma (in valore assoluto):
angolo di rotazione intorno al punto di partenza
indicato. Asse di riferimento: asse principale del
piano di lavoro attivo (ad es. X con asse utensile Z).
Il valore può essere inserito con segno positivo o
negativo
Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione

Blocchi NC

10 Z+100 R0 FMAX
11 PATTERN DEF ROW1

(X+25 Y+33,5 D+8 NUM5 ROT+0 Z

+0)
