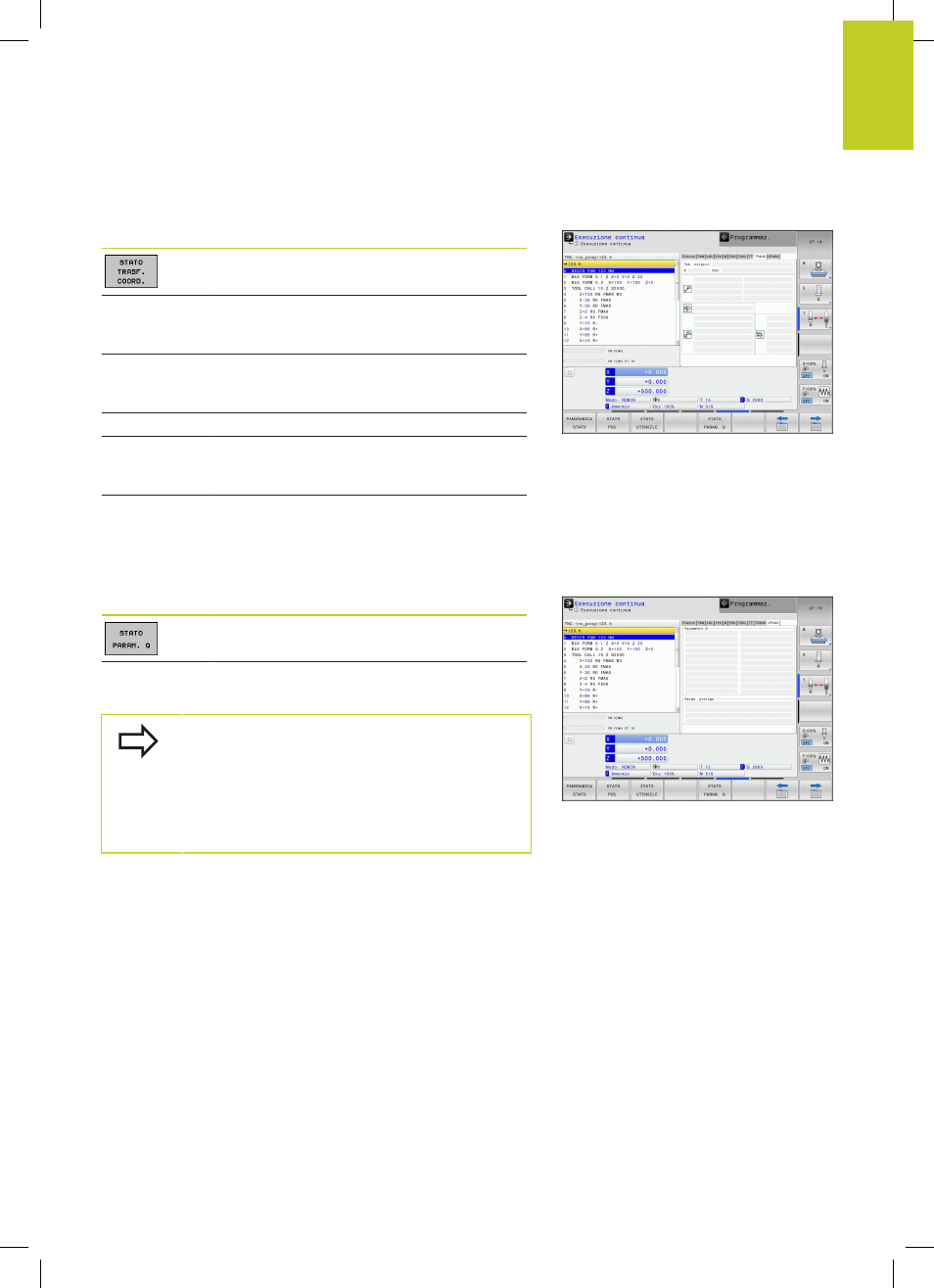

Visualizzazioni di stato

2.4

2

TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014

75

Conversioni di coordinate (scheda TRANS)

Softkey

Significato

Nome della tabella origini attiva

Numero dell'origine attiva (

#), commento dalla

riga attiva del numero dell'origine attiva (

DOC)

da ciclo 7

Spostamento dell'origine attivo (ciclo 7); il TNC
indica uno spostamento dell'origine attivo in
un massimo di 3 (5) assi

Assi di specularità (ciclo 8)

Fattore di scala attivo / Fattori di scala (cicli 11 /
26); il TNC indica un fattore di scala attivo in un
massimo di 6 assi

Origine fattore di scala

Cicli per la conversione delle coordinate: vedere vedere
Pagina 453

Visualizzazione parametri Q (scheda QPARA)

Softkey

Significato

Visualizzazione dei valori attuali dei parametri Q
definiti

Visualizzazione delle stringhe di caratteri dei
parametri stringa definiti

Premere il softkey

ELENCO PARAMETRI Q. Il TNC

apre una finestra in primo piano in cui si può inserire
l'intervallo desiderato per la visualizzazione dei
parametri Q oppure dei parametri stringa. Più
parametri Q si definiscono con virgole (ad es.
1,2,3,4). Gli intervalli di visualizzazione si definiscono
con un trattino (ad es. 10-14).
