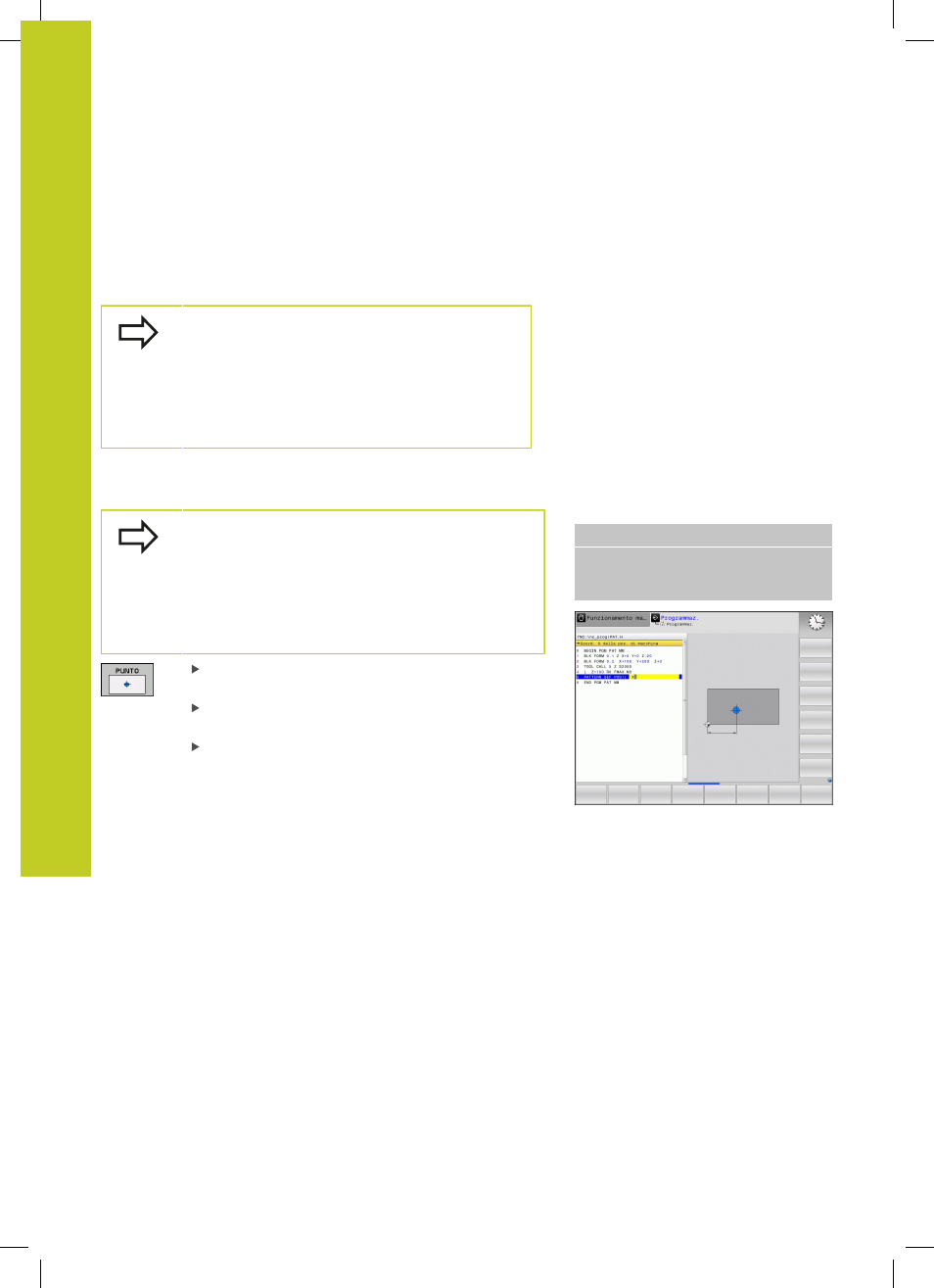

Principi fondamentali

15.4 Definizione sagoma PATTERN DEF

15

384

TNC 128 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 7/2014

Impiego di PATTERN DEF

Non appena è stata definita una sagoma, essa può essere
richiamata tramite la funzione

CYCL CALL PAT"Chiamata di cicli",

Pagina 382. Il TNC eseguirà sulla sagoma definita il ciclo di
lavorazione impostato per ultimo.

Una sagoma di lavorazione rimane attiva fino a
quando si sceglie una nuova sagoma o una tabella
punti mediante la funzione

SEL PATTERN.

Tramite la lettura blocchi è possibile selezionare
un punto qualsiasi in cui iniziare la lavorazione o
proseguirla vedere "Accesso a scelta nel programma
(lettura blocchi)", Pagina 345
.

Definizione di singole posizioni di lavorazione

Si possono inserire al massimo 9 posizioni di
lavorazione, confermare ogni volta il valore inserito con
il tasto

ENT.

Se si definisce una

Superficie del pezzo in Z diversa

da 0, questo valore ha effetto aggiuntivo rispetto
alla superficie del pezzo

Q203 definita nel ciclo di

lavorazione.

Coord. X della pos. di macchina (in valore
assoluto): inserire la coordinata X
Coord. Y della pos. di macchina (in valore
assoluto): inserire la coordinata Y
Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione

Blocchi NC

10 Z+100 R0 FMAX
11 PATTERN DEF POS1

(X+25 Y+33,5 Z+0) POS2 (X+50 Y

+75 Z+0)
