Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 74
26.2 Caricamento dell’elemento tubo
LoadSure 720RE e 720REX
Elementi tubo LoadSure serie 720: Eliminano la possibilità di un guasto prematuro del
tubo dovuto a un caricamento errato del tubo. Evitano che il tubo venga stretto troppo
con il fermaglio. Eliminano la necessità di ritendere il tubo. Prolungano la durata utile
del tubo. Riducono i tempi di manutenzione per la sostituzione e la pulizia del tubo.
Consentono connessioni di tubi standard di settore.

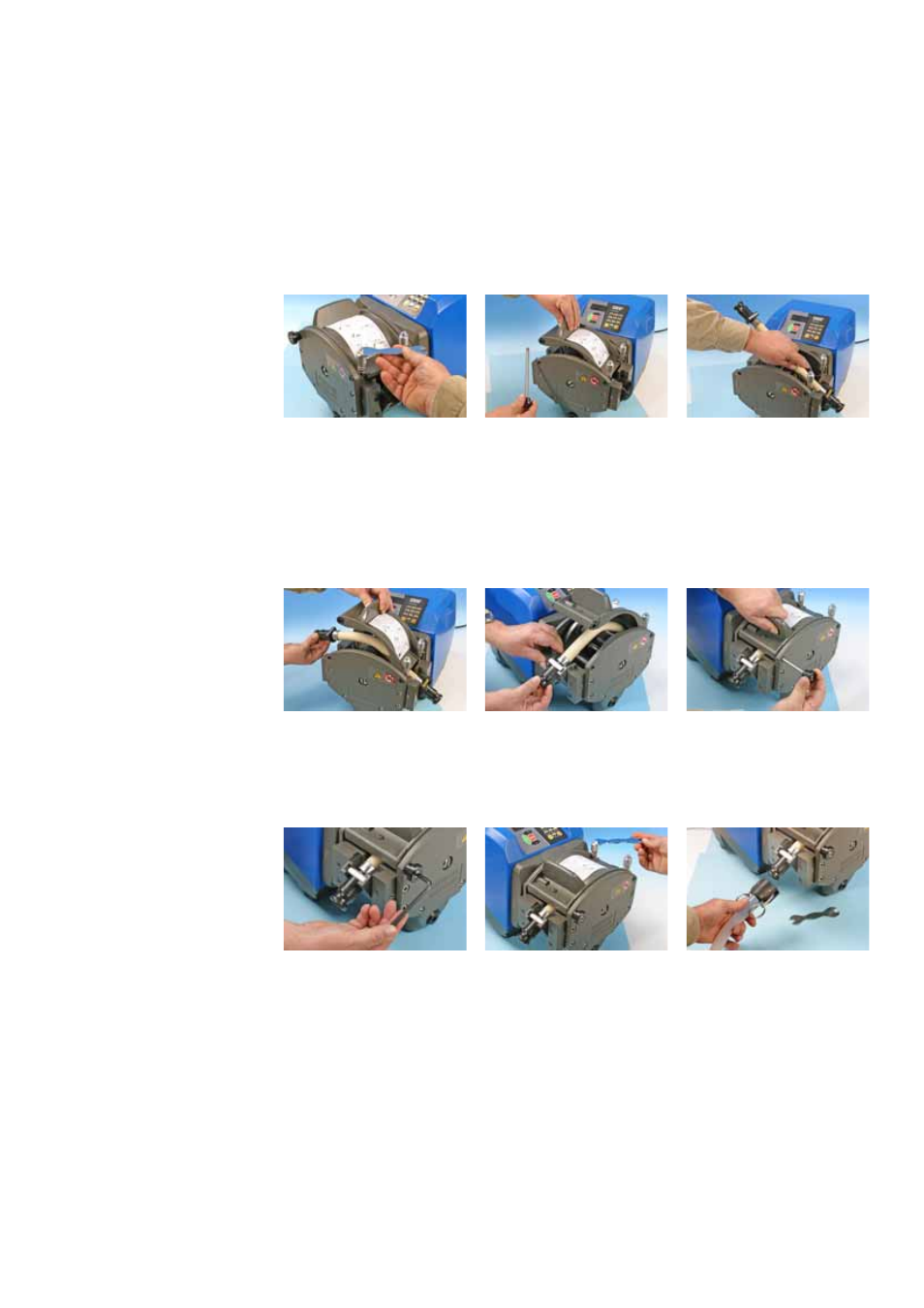

Allentare le manopole delle molle di compressione del corpo della testina usando
una chiave A/F da 10 mm, girandola in senso antiorario sei (6) volte.
Svitare il bullone di fissaggio del corpo testina ed estrarre completamente il bul-
lone. Alzare il corpo della testina afferrandolo per la relativa maniglia ed estrarlo
da sotto le molle.
Posizionare la flangia a D montata sull’estremità dell’elemento tubo nel fer-
maglio del tubo di mandata (destra). La flangia a “D” assicura che l’elemento
venga caricato correttamente.
Far scorrere l’estremità destra del corpo testina sotto le molle.
Posizionare la seconda flangia a D nel fermaglio del tubo di aspirazione (sinistra)
(alzando il fermaglio del tubo si facilita il caricamento del tubo).
Posizionare l’estremità sinistra del corpo della testina in modo da poter inserire il
bullone di fissaggio del corpo della testina.
Serrare il bullone di fissaggio del corpo testina con la chiave brugola da 6 mm
fornita.
Stringere entrambe le manopole delle molle di compressione del corpo della
testina applicando una coppia di serraggio di 3 Nm usando una chiave A/F da 10
mm.
Collegare entrambe le estremità dell’elemento tubo all’unità usando connettori
Cam-and-Groove standard di settore.
