Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 71

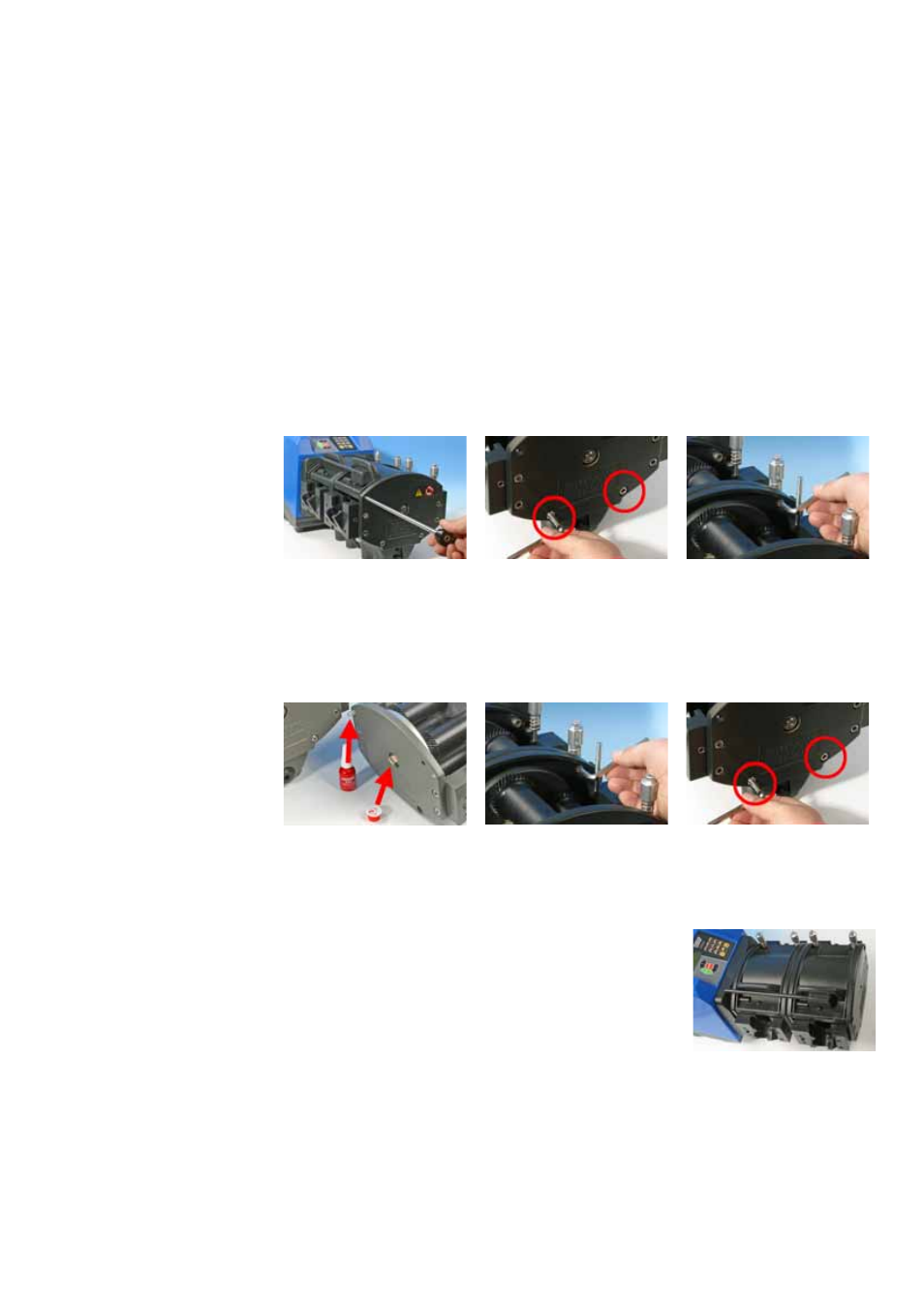

25.2 Montaggio e smontaggio
di una testina supplementare
La procedura di smontaggio e rimontaggio di una testina supplementare è la stessa
procedura utilizzata per le pompe 720R e 720RE.
Smontaggio di una testina supplementare
Dalla testina supplementare smontare:
il bullone di fissaggio del corpo della testina ed entrambi i corpi delle testine
le viti a testa cilindrica con cava M8 x 307 mm sulla parte inferiore sinistra e de-
stra della testina supplementare
la vite a testa cilindrica con cava M8 x 16 mm sull’angolo in alto a destra della
piastra posteriore della testina supplementare.
Estrarre la testina supplementare dalla prima testina.
Montaggio di una testina supplementare
Lubrificare il dente di arresto dell’albero di azionamento della testina supple-
mentare con il grasso fornito. Applicare un bloccante per filettatura alle viti a
testa cilindrica con cava M8 x 16 mm nell’angolo superiore della piastra posteri-
ore della testina supplementare.
Allineare il dente di arresto dell’albero di azionamento della testina supple-
mentare alla scanalatura nell’albero di azionamento della prima testina. Instal-
lare la testina supplementare sulla prima testina. Assicurarsi che la piastra
posteriore della testina supplementare sia piatta contro la piastra anteriore della
prima testina. Stringere leggermente la vite a testa
cilindrica con cava sull’angolo superiore della
testina supplementare con la chiave brugola da 6
mm fornita.
Applicare un bloccante per filettatura alle viti a
testa cilindrica con cava a doppia lunghezza (M8 x
307 mm) fornite in dotazione, posizionarle sugli
angoli inferiori della piastra anteriore della testina
supplementare e stringerle in sequenza con la vite
a testa cilindrica M8 sull’angolo superiore della piastra posteriore.
Riposizionare il corpo della testina sulla prima testina. Riposizionare il corpo
della testina supplementare sulla testina supplementare. Posizionare il bullone di
fissaggio del corpo della testina.
Nota: Quando si monta una seconda testina la pressione massima per ciascun canale
non dovrebbe superare 1 bar (14,5 psi).
