Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 59
19.3 Velocità: input analogico
È possibile controllare la velocità della pompa a distanza con
uno di questi metodi: un segnale analogico di tensione com-
preso negli intervalli 0-10 V o 1-5 V; o un segnale analogico
di corrente entro 4-20 mA; oppure un potenziometro a dis-
tanza con l’alimentazione a 10 V su J7.

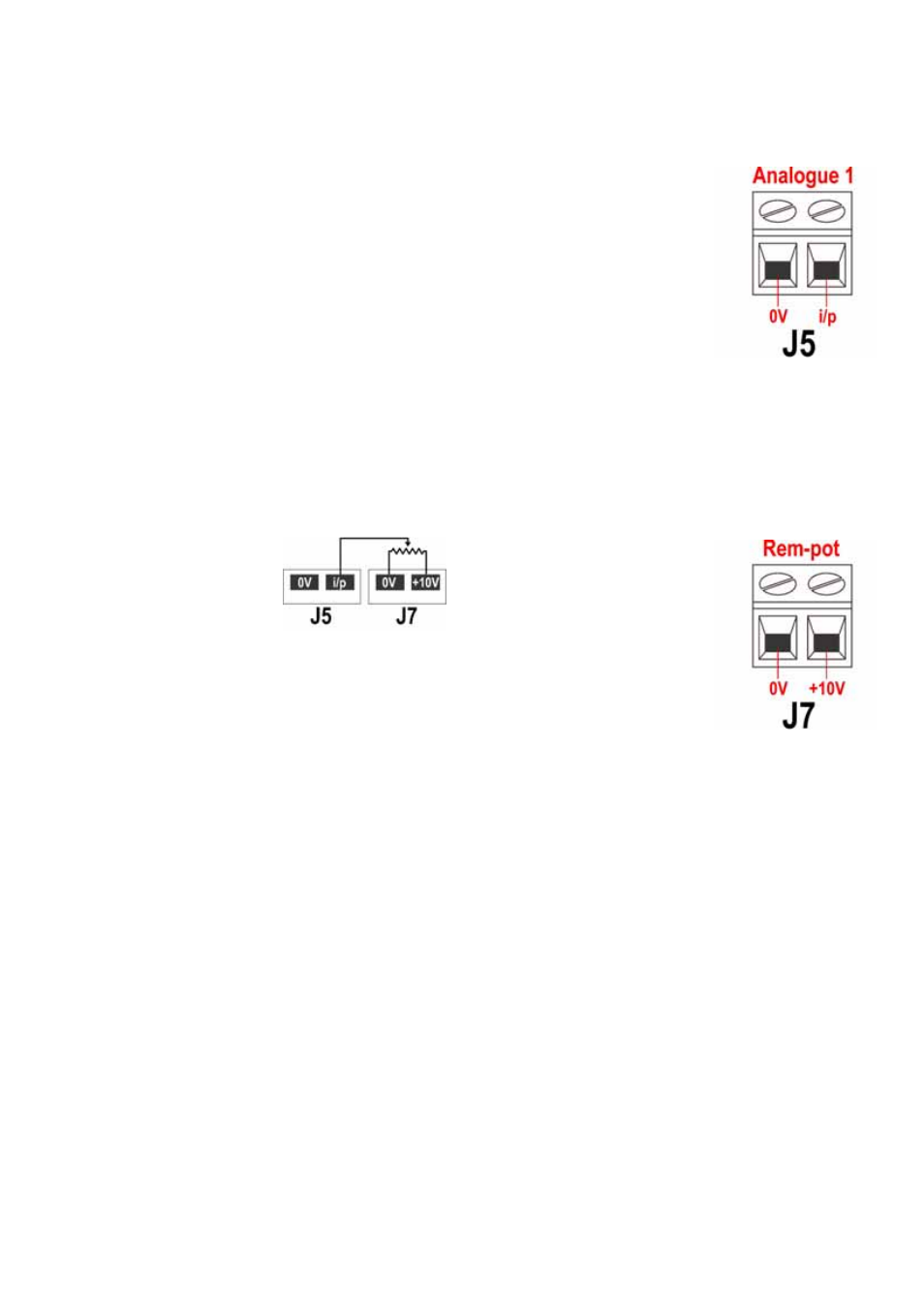

Il segnale analogico di processo deve essere applicato al ter-
minale i/p del connettore Analogico 1 (J5). Il collegamento a
terra va sul terminale a 0 V dello stesso connettore. La pompa
fornisce una portata crescente alla ricezione di un segnale di
comando in aumento (risposta non invertita) o una portata
crescente alla ricezione di un segnale di comando in dimin-
uzione (risposta invertita). Vedere 16.2 Analogico.
Impedenza del circuito 4-20 mA: 250 Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile e af-
fidabile con un voltmetro a c.c. Impedenza del circuito: 22 k
Ω.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei ter-
minali.
Un potenziometro a distanza con
un valore nominale compreso tra 1
k e 2 k con una potenza minima di
0,25 W dovrà essere collegato tra i
terminali del connettore del poten-
ziometro a distanza (J7) e il termi-
nale i/p del connettore Analogico 1 (J5). Quando si usa un
potenziometro a distanza, non applicare un segnale di input di
comando a tensione o a corrente contemporaneamente. Il
segnale di comando velocità necessiterà di una taratura
rispetto alle impostazioni minima e massima del poten-
ziometro. Questa operazione viene effettuata tramite il soft-
ware. Vedere 16.1 Trim nella sezione Impostazione.
Quando si usa un potenziometro a distanza, è importante impostare l’input analogico
su tensione nel menu Imposta. In caso contrario, la tensione di riferimento prove-
niente dal connettore del potenziometro a distanza verrà sovraccaricata e non fornirà
una tensione completa di 5 V o 10 V.
