19.4 Velocità: output analogico
Un segnale di output analogico della tensione è

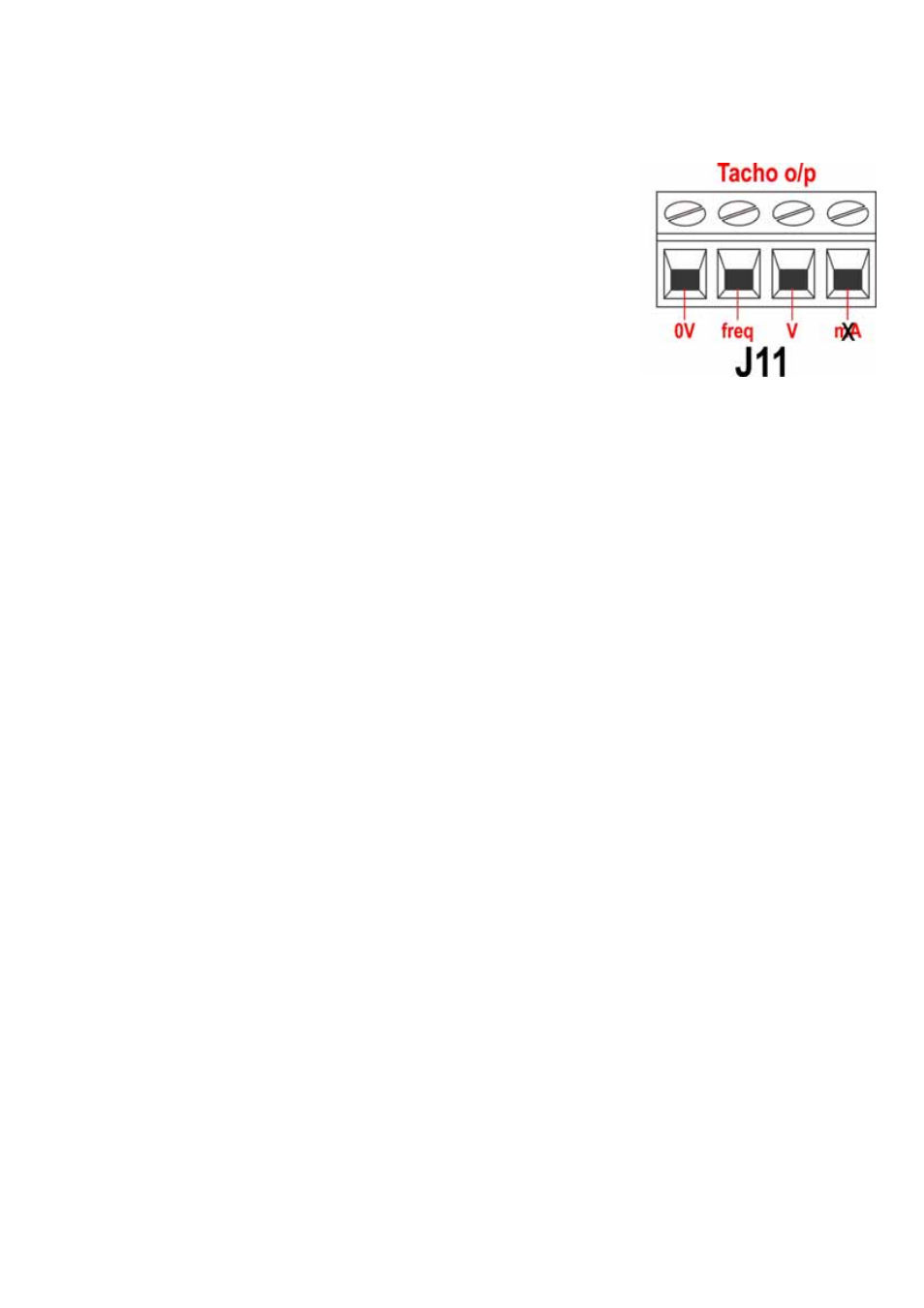

disponibile sul connettore di output tachimetro
(J11), tra il terminale V e il terminale 0 V. La ten-
sione è direttamente proporzionale alla velocità di
rotazione della testina. 0V = velocità nulla; 10V =
velocità massima consentita.
19.5 Output frequenza tachimetro
Un output di frequenza del tachimetro è disponibile sul connettore di output
tachimetro (J11), tra il terminale freq e il terminale a 0 V. Il segnale fornisce un im-
pulso a onda quadra di +5V, massimo 0,5mA, la cui frequenza è direttamente pro-
porzionale alla velocità di rotazione della testina della pompa. Fornisce 2,133
Hz/giri/min—128 impulsi per ogni giro della testina. La sequenza di impulsi prove-
niente dalla pompa può essere usato per calcolare la velocità di rotazione o per de-
terminare il numero di giri della testina. Questo output presenta la forza necessaria
per gestire la pompa fino a una distanza di 3 m. Cavi più lunghi necessitano di un’am-
plificazione del segnale.
