Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 18
UN, SN
10 Collegamento a una fonte
di alimentazione elettrica
È necessaria un’alimentazione elettrica di rete correttamente regolata, oltre a un col-
legamento cavi conforme alle normative sui livelli di rumorosità. Si sconsiglia di col-
locare i corpi pompa collegandoli ad un’alimentazione elettrica di rete quali contattori
trifase e riscaldatori a induzione, senza aver prima verificato l’eventuale
presenza di livelli di rumorosità inaccettabili dovuti all’alimentazione di rete stessa.

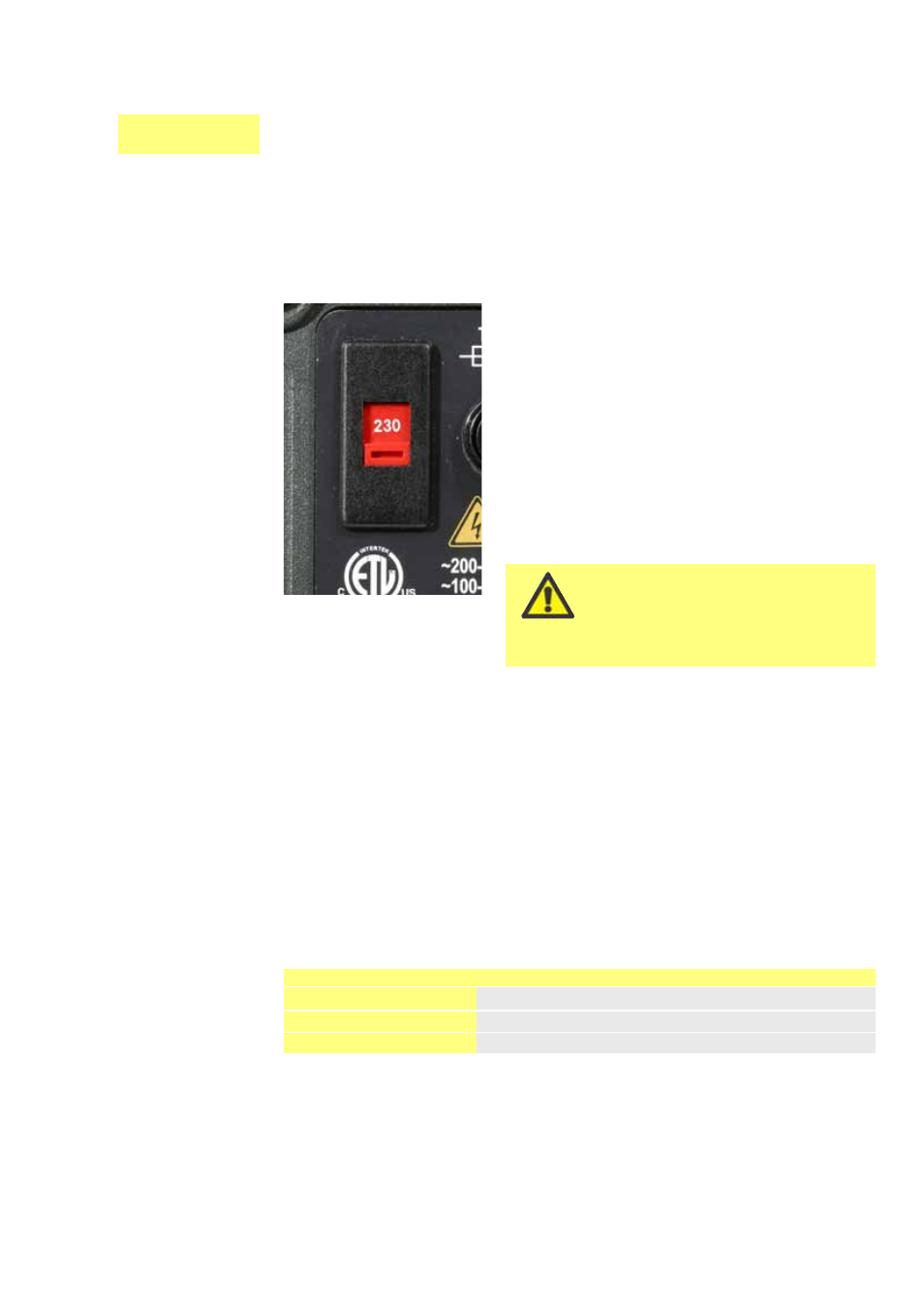

Il selettore di tensione è montato sul quadro inter-
ruttori sulla parte posteriore della pompa, protetto
dall’acqua grazie al modulo 720N. Per consentire l’ac-
cesso al quadro interruttori, occorre smontare il mod-
ulo. Vedere 19.1 Smontaggio e rimontaggio del
modulo 720N. Impostare il selettore di tensione su
115 V per alimentazioni a 100-120 V 50/60 Hz o su
230 V per alimentazioni a 200-240 V 50/60 Hz. Con-
trollare sempre il selettore di tensione prima del col-
legamento all’alimentazione elettrica. Collegare in
modo adeguato a una fonte di alimentazione elettrica
monofase. In conformità alle norme di sicurezza, la
spina di alimentazione deve essere separabile (non il
tipo bloccante).
Si consiglia di usare filtri di
sovracorrenti disponibili in
commercio in casi di rumore
elettrico eccessivo nella rete di alimen-
tazione.
Cavo di alimentazione: la pompa viene fornita assieme a una delle due guarnizioni
per cavo e a un cavo di alimentazione lungo circa 2,8 m. Il cavo di tipo europeo pre-
senta il codice armonizzato H05RN-F3G0.75 e viene usato insieme al nostro numero
di componente della guarnizione cavo, SL0128, che risulta idoneo per una guaina
cavo esterna del diametro pari a 4-7 mm. Il cavo di tipo nordamericano presenta il
codice SJTOW 105C 3-18AWG VW-1 e viene usato insieme al nostro numero di com-
ponente della guarnizione cavo, SL0123, che risulta idoneo per una guaina cavo es-
terna del diametro pari a 7-9 mm.
I cavi di alimentazione per le pompe con specifica NEMA 4X sono dotati di spine stan-
dard statunitensi per alimentazione di rete. Le pompe con specifica IP66 vengono for-
nite senza spina. Il cablaggio della spina di alimentazione deve essere effettuato
esclusivamente da personale esperto e qualificato.
Codifica conduttori
Europeo Nordamericano
alimentato marrone nero
neutro blu bianco
terra verde/giallo verde
