Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 35
UN
16.1 Trim
Se la pompa è comandata a distanza, rileva un segnale analogico dal sistema di co-
mando a distanza dell’utente fino al terminale i/p dei connettori Analogico 1 sulla
parte posteriore della pompa, entro l’intervallo 4-20 mA, 0-10 V o 1-5 V. La sequenza
di impostazione Trim consente all’utente di personalizzare la taratura del segnale di
processo rispetto alla velocità della pompa. La sequenza può essere impostata diret-
tamente dal menu Imposta o dal menu di impostazioni Analogico.

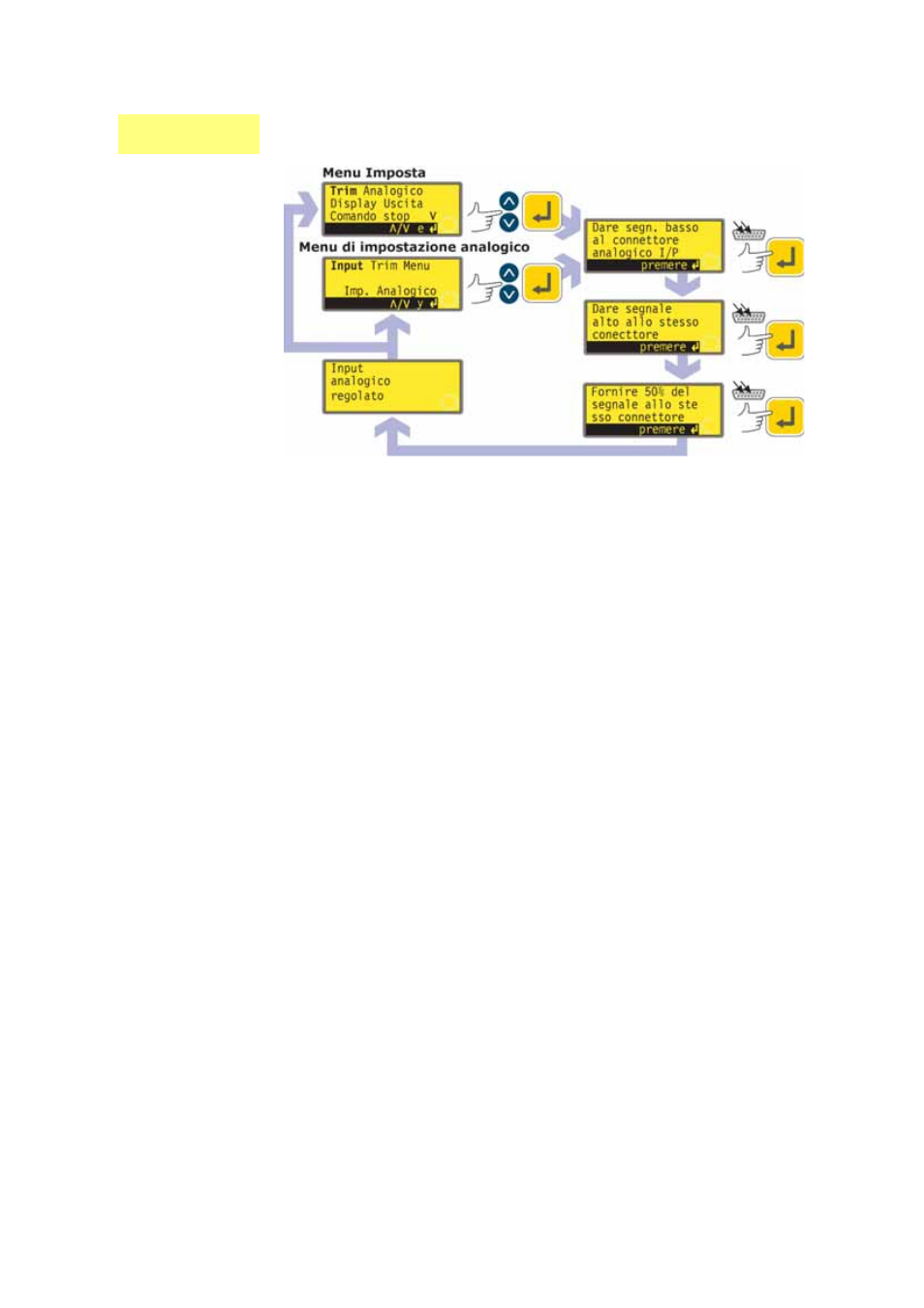

Selezionare Trim dal menu Imposta o dal menu di impostazione Analogico us-
ando i tasti SU o GIÙ e premere ENTER per confermare la selezione.
Applicare il segnale analogico di processo basso al terminale i/p del connettore
Analogico 1 come indicato sul display. Vedere 16.2 Analogico. Mentre viene ap-
plicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
Applicare il segnale di comando processo massimo. Mentre viene applicato il
segnale, premere ENTER per registrare il segnale come punto di taratura.
Applicare il 50% del segnale massimo di comando del processo. Mentre viene
applicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
In caso di errore, premere STOP in qualsiasi punto della sequenza per visualiz-
zare la schermata precedente.
All’ultima pressione del tasto ENTER la pompa visualizza una schermata di con-
ferma e poi di nuovo la schermata dalla quale si era entrati nella sequenza di
Trim: il menu Imposta o il menu di impostazioni Analogico.
La pompa calcola le risposte lineari da basso a intermedio e da intermedio ad alto e
registra i risultati come grafico di taratura dell’input analogico.
Se due o più dei tre segnali sono uguali, viene visualizzata una schermata di
avvertenza prima della schermata di conferma e il Trim viene ignorato.
Nota: applicando il segnale di comando massimo del processo quando è richiesto
quello minimo e viceversa, è possibile impostare risposte invertite.
Nota: ripristinando i valori predefiniti, vengono annullati i valori di taratura del Trim.
