Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 56

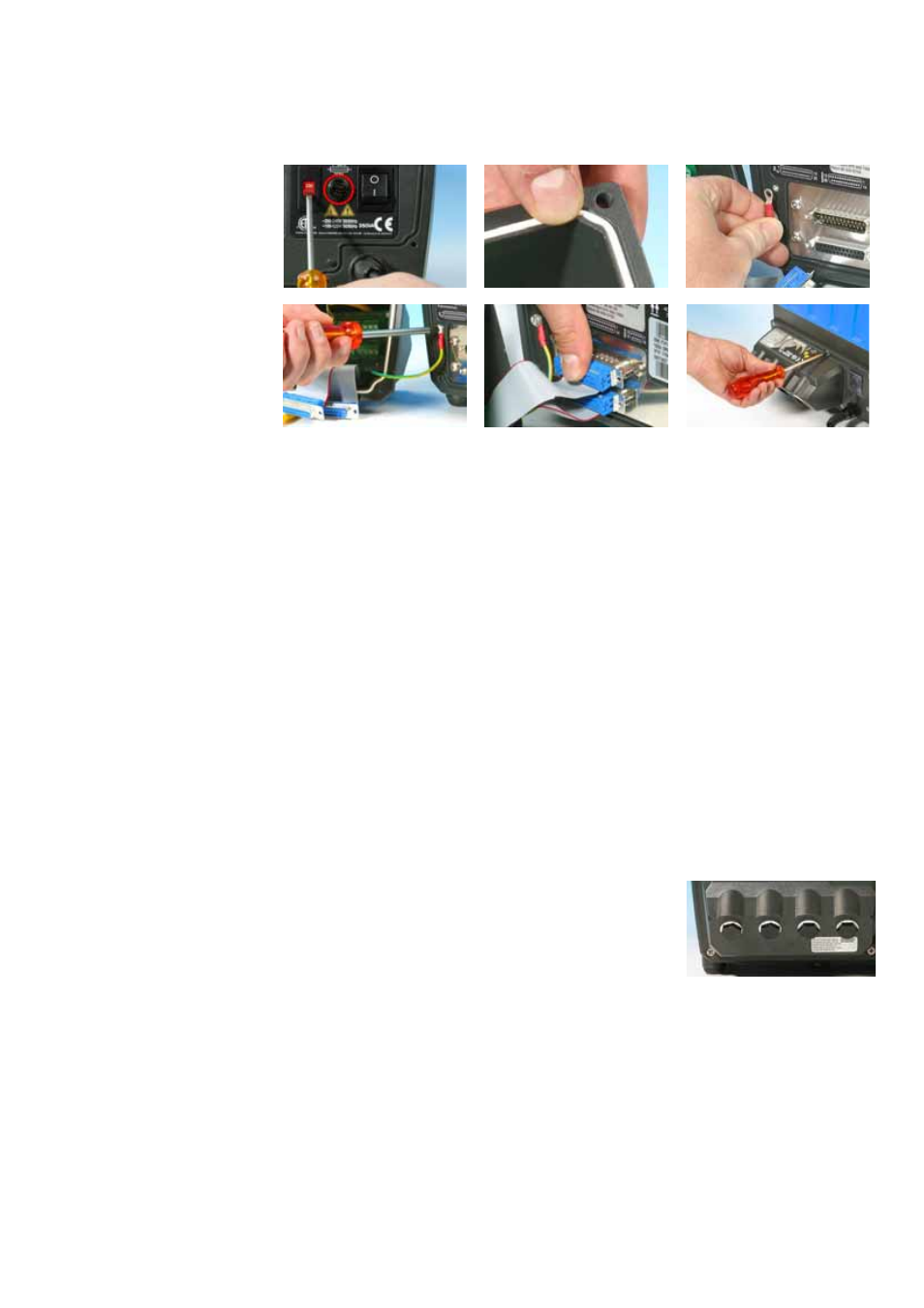

Per rimontare un modulo a tenuta 720N:
Controllare che il fusibile nel portafusibili (cerchiato) non necessiti di essere sos-
tituito. Controllare che il selettore di tensione sia impostato correttamente.
Controllare che la striscia di tenuta sia completamente inserita nel corrispon-
dente canale sulla parte anteriore del modulo.
Collegare il cavo di messa a terra del modulo. Rimettere e serrare la vite a 2 Nm.
Spingere in sede i connettori a D a 25 vie femmina (superiore) e maschio.
Mantenere il modulo in posizione. Non spostare la guarnizione e non impigliare il
cavo di messa a terra o i cavi a nastro dei connettori a D, ma avvitare le viti di
fissaggio (per prima la vite superiore centrale). Serrare a 2,5 Nm.
Nota: per la corretta installazione del modulo 720N, occorrono sei viti. In mancanza
di questo numero di viti, i fori delle viti potrebbero corrodersi, compromettendo la
protezione IP66 (NEMA4X).
19.2 Cablaggio
È responsabilità dell’utente garantire che il funzionamento della pompa sia sicuro e
affidabile con il comando a distanza e con quello automatico.
I cavi a 0 V di questa pompa sono collegati in comune e isolati da terra tramite
trasformatore di rete (messa a terra fluttuante). Può essere collegata a interfacce a
0 V isolate o a 0 V collegate a terra.
L’ingresso dei cavi nel modulo avviene attraverso un
massimo di quattro guarnizioni per cavo a tenuta
stagna, che possono essere montate al posto dei tappi
di tenuta forniti insieme al modulo quando la pompa
viene spedita.
Il numero delle guarnizioni necessarie dipende dal nu-
mero di cavi di collegamento necessari e dalle decisioni dell’installatore. Di norma,
sono fornite in dotazione con la pompa quattro guarnizioni M16 per cavi.
Per i connettori della morsettiera, occorre usare i cavi di comando raccomandati: sis-
tema metrico decimale = 0,14-2,5 mm2 (conduttore unico) e 0,14-1,5 mm2 (più
conduttori). USA = 26-14 AWG (conduttore unico) e 26-16 AWG (più conduttori).
Cavo: circolare. Diametro esterno max/min per assicurare la tenuta quando lo si
passa attraverso la guarnizione standard: 9,5 mm-5 mm. La sezione del cavo deve
essere circolare per garantire la tenuta.
