Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 38

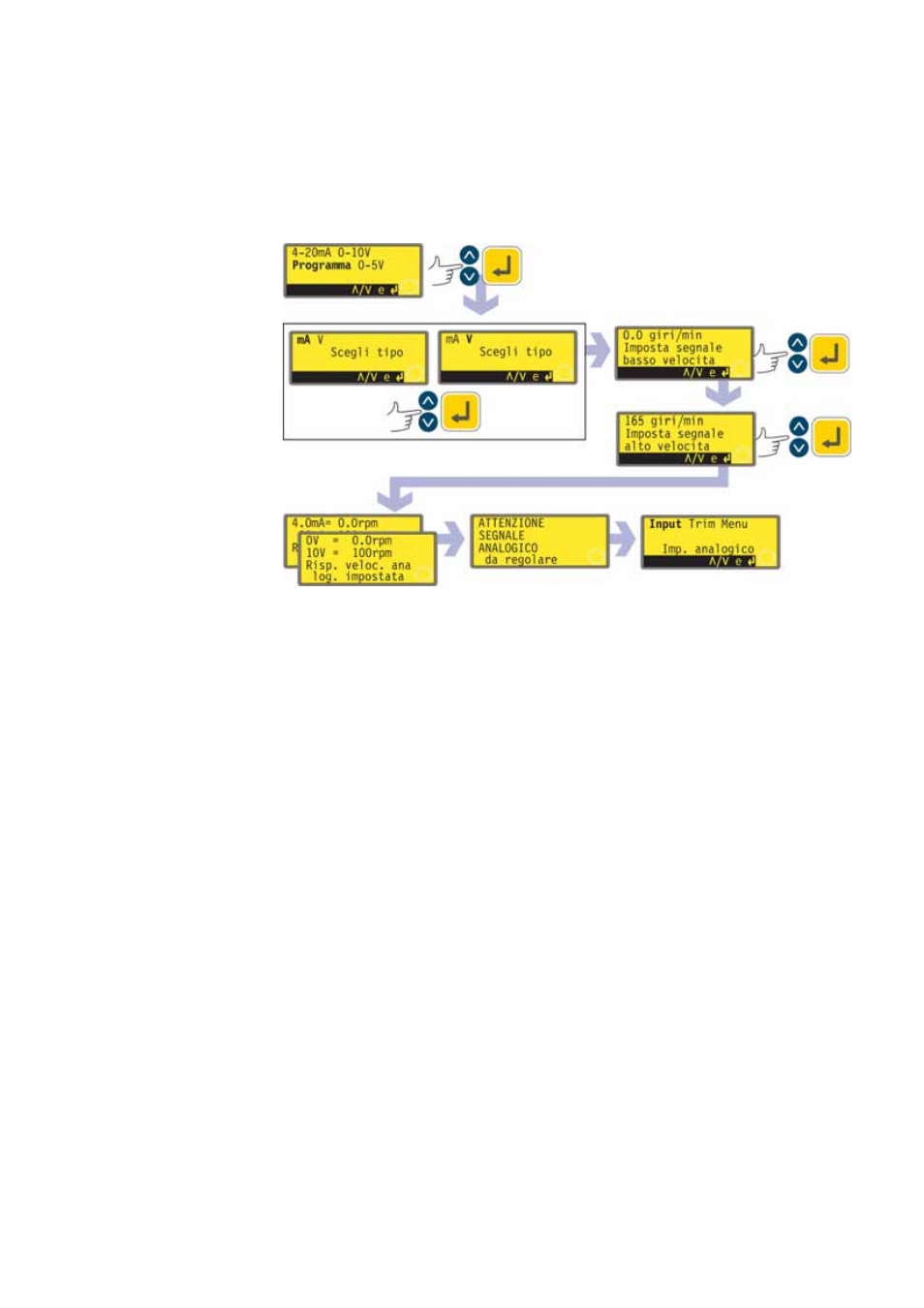

Programma
Selezionare Programma usando i tasti SU o GIÙ e premere ENTER per con
fermare la selezione.
La pompa offre due opzioni: mA e V (0-10 V). Usare i tasti SU o GIÙ per ef-
fettuare una selezione, quindi premere ENTER per confermarla.
La pompa visualizza una schermata che consente di impostare la velocità per
l’input di segnale basso (4 mA o 0 V). Usare i tasti SU e GIÙ per scorrere
il display fino alla velocità desiderata, quindi premere ENTER per confermare
la selezione.
La pompa visualizza una schermata che consente di impostare la velocità per
l’input di segnale alto (20 mA o 10 V). Usare i tasti SU e GIÙ per scorrere il
display fino alla velocità desiderata, quindi premere ENTER per confermare
la selezione.
In caso di errore, è possibile premere STOP in qualsiasi punto della sequenza
(prima di premere ENTER sulla schermata della velocità del segnale alto) per
visualizzare la schermata precedente.
All’ultima pressione del tasto ENTER, la pompa configura l’hardware e i dati
di risposta programmati. Visualizza brevemente una schermata di conferma e
avverte che il segnale analogico non è stato regolato con Trim e riporta l’u-
tente al menu di impostazione Analogico. Qui sopra sono riportati i valori di
esempio.
16.2.2 Trim
Trim visualizza il menu di regolazione Trim sopra descritto. Vedere 16.1 Trim. Si con-
siglia di effettuare sempre una taratura del Trim per accordare la risposta della pompa
al segnale analogico di processo effettivo.
16.2.3 Menu
Menu riporta l’utente alla prima sezione del menu Imposta descritto sopra. Vedere
16 Impostazione.
