Usare cavi e guarnizioni raccomandati per la versione
IP66 (NEMA 4X) della pompa; in caso contrario, si
potrebbe compromettere la protezione dell’ingresso.
Per la protezione EMC è necessario utilizzare un cavo di comando schermato. La
schermatura deve terminare con una delle viti di montaggio del circuito stampato op-
pure sul connettore a forcella adiacente (se in dotazione).
Per una migliore protezione dalle emissioni elettromagnetiche in ambienti con elevati
livelli di rumorosità, il cavo schermato può essere utilizzato insieme a guarnizioni per
cavi in metallo EMC a tenuta stagna. Questi elementi devono essere collegati a terra
al modulo aggiungendo un dado M16x1,5 con bordi dentati per assicurare un contatto
corretto con l’interno del modulo. È necessario smontare la scheda di circuiti del mod-
ulo per accedere all’interno del modulo: è tenuta in posizione da due viti di fissaggio
che possono essere tolte e rimontate con un cacciavite a croce. Prendere le normali
precauzioni contro la corrente statica quando si maneggiano i circuiti stampati.
Cavi adatti all’uso generico: 300 V con guaina in PVC di alta qualità con buona re-
sistenza agli incendi e all’umidità.
Cavi adatti per uso industriale: 300 V con guaina in poliuretano superinforzata e re-
sistente a oli, carburanti, solventi e acqua.
Per motivi di praticità di cablaggio può risultare difficilmente gestibile manipolare più
di 8 conduttori per cavo. Per chiarezza, in figura ne sono illustrati solo due.

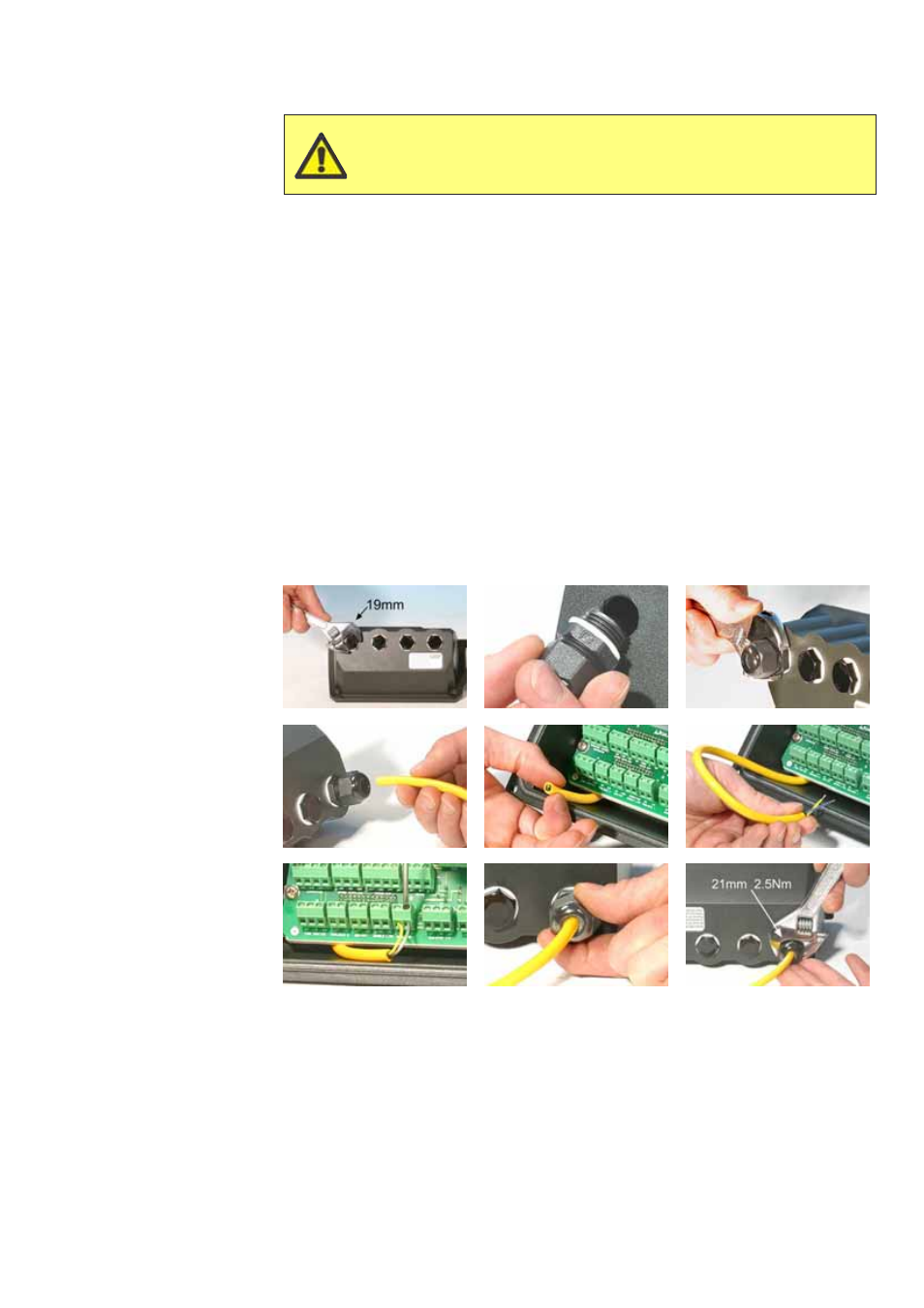

Utilizzare una chiave aperta da 19 mm per svitare il tappo di tenuta. Gettare la
rondella di tenuta in nylon.
Avvitare al posto del tappo una delle guarnizioni M16 x 1,5 fornite, utilizzando la
nuova rondella di tenuta in nylon fornita in dotazione. Serrare la guarnizione a
2,5 Nm per garantire una buona tenuta, utilizzando una chiave aperta da 21
mm. Se viene utilizzata una guarnizione diversa, deve essere a tenuta secondo
IP66.
