Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN

61

Importante: istruzioni generali per gli input di comando a dis-
tanza

Tutti gli input di comando a distanza possono essere collegati in due
modi:

Logico
È possibile collegare all’input una tensione logica compresa tra 5 V TTL
e 24 V industriale. La pompa è configurata in modo da funzionare
senza modifiche all’interno di questo intervallo di valori. Uno qualsiasi
dei terminali a 0 V, sebbene sia preferibile il terminale a 0 V associato
all’input desiderato, è collegato ai terminali a 0 V del dispositivo di co-
mando in modo da chiudere il circuito. Basso è equivalente a 0 V. Alto
è equivalente a 5 V

→24 V.

Interruttore
Un interruttore a distanza può essere collegato tra l’input e una qualsi-
asi alimentazione di tensione positiva proveniente dalla pompa,
sebbene sia preferibilmente il terminale di alimentazione associato. In
ogni caso, non usare l’alimentazione a 10 V proveniente dal connettore
del potenziometro a distanza.

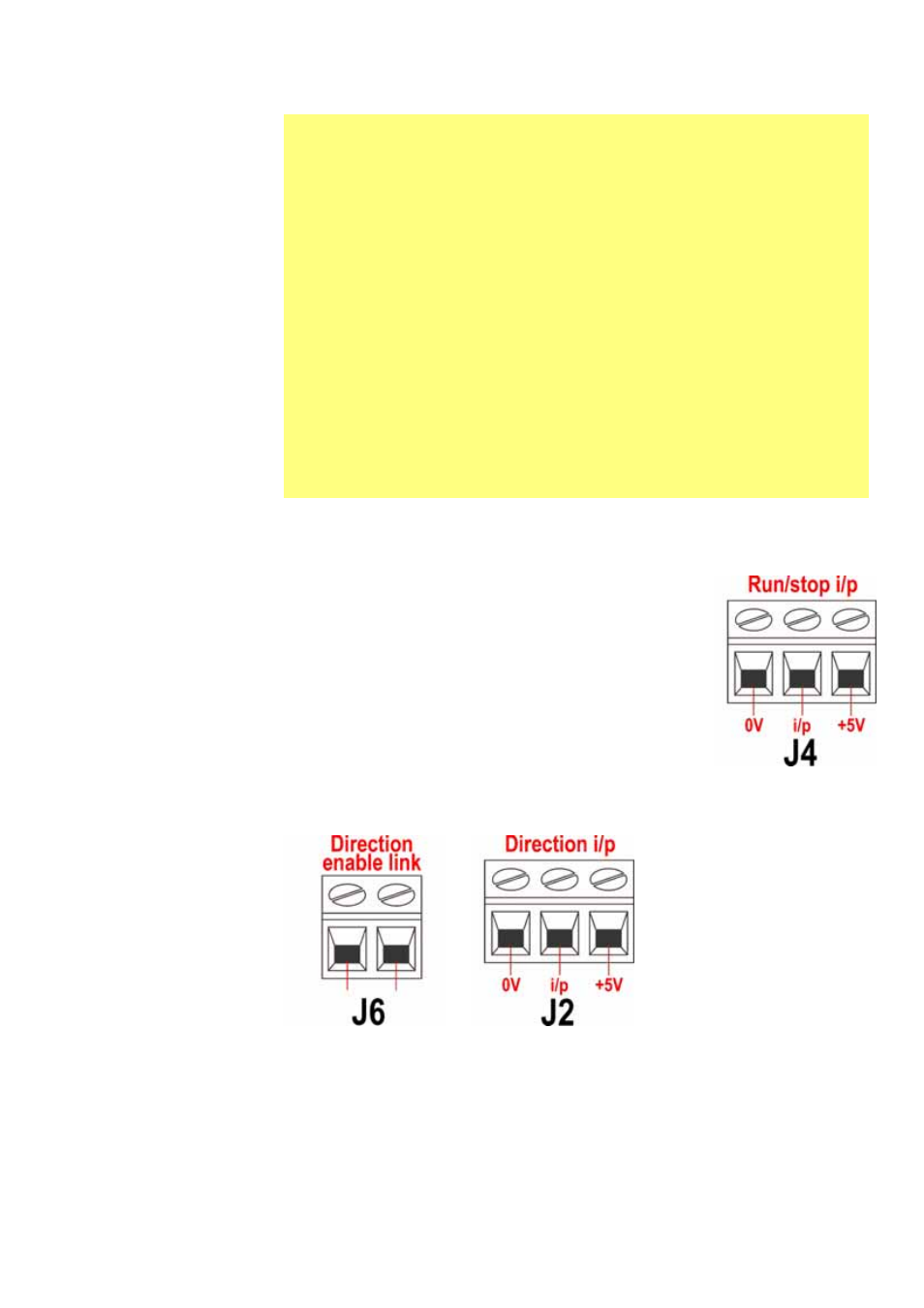

19.6 Input di funzionamento/arresto

Funzionamento/arresto a distanza: collegare un interruttore a
distanza tra il terminale i/p e il terminale a +5 V del connet-
tore i/p di funzionamento/arresto (J4). In alternativa, appli-
care un input logico al terminale i/p, collegando a terra il
terminale a 0 V. Un input alto ferma la pompa, un input basso
la mette in funzione. In assenza di una connessione o con l’in-
terruttore aperto, la pompa passa come impostazione pre-
definita sul funzionamento. Per modificare o impostare il
rilevamento dell’input di funzionamento/arresto, vedere 16.5
Arresto a distanza nel menu Imposta.

19.7 Input di direzione

Per attivare il comando di di-
rezione a distanza e disattivare
il tasto DIREZIONE (SHIFT,
1)
sulla tastiera, collegare fra
loro i terminali del connettore
del collegamento di attivazione
della direzione (J6). Impor-
tante: non applicare ten-
sione al collegamento di
attivazione della direzione.
Collegare un interruttore a dis-
tanza tra il terminale a +5 V e
il terminale i/p del connettore

i/p della direzione (J2). Interruttore aperto per rotazione in senso orario, interruttore
chiuso per rotazione in senso antiorario. In alternativa, applicare un segnale logico al
terminale i/p e al terminale a 0 V del connettore i/p della direzione (J2). Input basso
per rotazione in senso orario, input alto per rotazione in senso antiorario. In assenza
di collegamento la pompa effettua come impostazione predefinita la rotazione in
senso orario.
