Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 58
Allentare il cappuccio della guarnizione (non toglierlo) e infilare il cavo attra-
verso la guarnizione. Quando è passato, continuare a spingerlo.
L’interno del modulo è di forma tale da instradare il cavo facendolo passare oltre
la scheda a circuiti stampati interna. Continuare a spingere per inserire un tratto
di cavo sufficiente da poter essere afferrato all’interno del modulo con le dita.
Tirare un tratto di cavo sufficiente a raggiungere i connettori necessari. Lasciare
un po’ di cavo supplementare.
Togliere la guaina esterna secondo necessità e togliere 5 mm di isolamento dai
conduttori. Non sono necessarie stagnature o boccole. Nota: se si usa un cavo
molto rigido o di grosso diametro, può essere più comodo togliere la guaina es-
terna prima di passare i conduttori del cavo attraverso la guarnizione. Tuttavia,
per assicurare una tenuta corretta, quando si serra il cavo all’interno della
guarnizione, utilizzare una sezione di cavo con guaina non danneggiata.
Attorcigliare una lunghezza accettabile di schermo per cavo. Allentare una delle
viti di fissaggio del circuito stampato e avvolgervi attorno la schermatura. Fis-
sare la schermatura riserrando la vite. In alternativa, fissare la schermatura del
cavo al connettore a forcella adiacente (se in dotazione).
Spingere il conduttore nudo nel foro quadrato del connettore. Quando il condut-
tore è completamente all’interno, serrare la vite di fissaggio per tenerlo in po-
sizione.
Quando tutti i conduttori sono in posizione, usare una chiave aperta da 21 mm
per serrare il cappuccio della guarnizione a 2,5 Nm per garantire la tenuta. In
alternativa, stringere la guarnizione a mano e utilizzare poi una chiave per ser-
rarla ulteriormente di mezzo giro.
Non fissare insieme con fascette i cavi di comando e dell’alimentazione di rete.

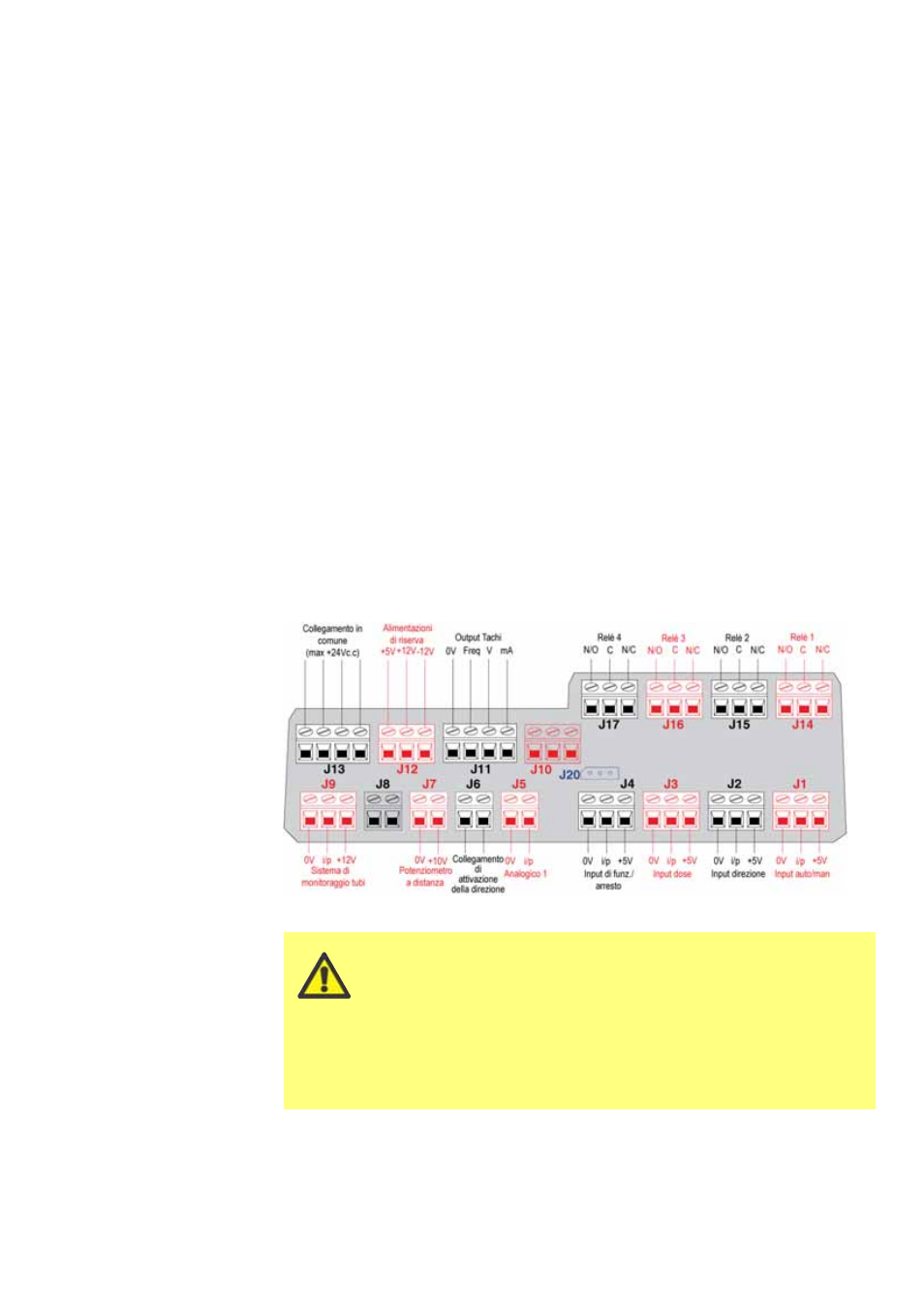

Connettori del circuito stampato per modulo 720N a tenuta stagna
Non applicare mai l’alimentazione di rete ai terminali al-
l’interno del modulo 720N. Applicare i segnali corretti ai
terminali indicati qui di seguito. Limitare i segnali ai
valori massimi indicati. Non applicare tensione su altri
terminali. In caso contrario, può derivarne un danno
permanente, non coperto dalla garanzia. La tensione massima
sui contatti dei relè di questa pompa è di 30 V c.c.; carico mas-
simo 30 W. Nota: adatto anche per bassa tensione: ovvero, 1
mA a 5 V c.c. minimo.
