Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 65
UN
20 Comando e funzionamento
automatici
Prima di selezionare funzionamento automatico, controllare che la pompa sia pronta
a funzionare. I segnali di comando a distanza possono avviare la pompa senza
preavviso.
Come entrare nel funzionamento automatico
Premere il tasto AUTO/MAN per selezionare il funzionamento automatico o ap-
plicare un segnale alto (5-24 V) all’input automatico/manuale a distanza.
La pompa risponde subito dopo al segnale analogico e visualizza l’icona “AUTO”.
In questo modo la pompa viene automaticamente commutata in modalità di ri-
avvio automatico e visualizza l’icona !. Gli unici tasti attivi sono STOP,
AUTO/MAN e DIREZIONE.
Se l’input di direzione a distanza è attivo ed è applicato il collegamento di atti-
vazione della direzione, il tasto DIREZIONE è disattivato. Se il blocco tastiera è
attivo, l’unico tasto attivo è STOP.

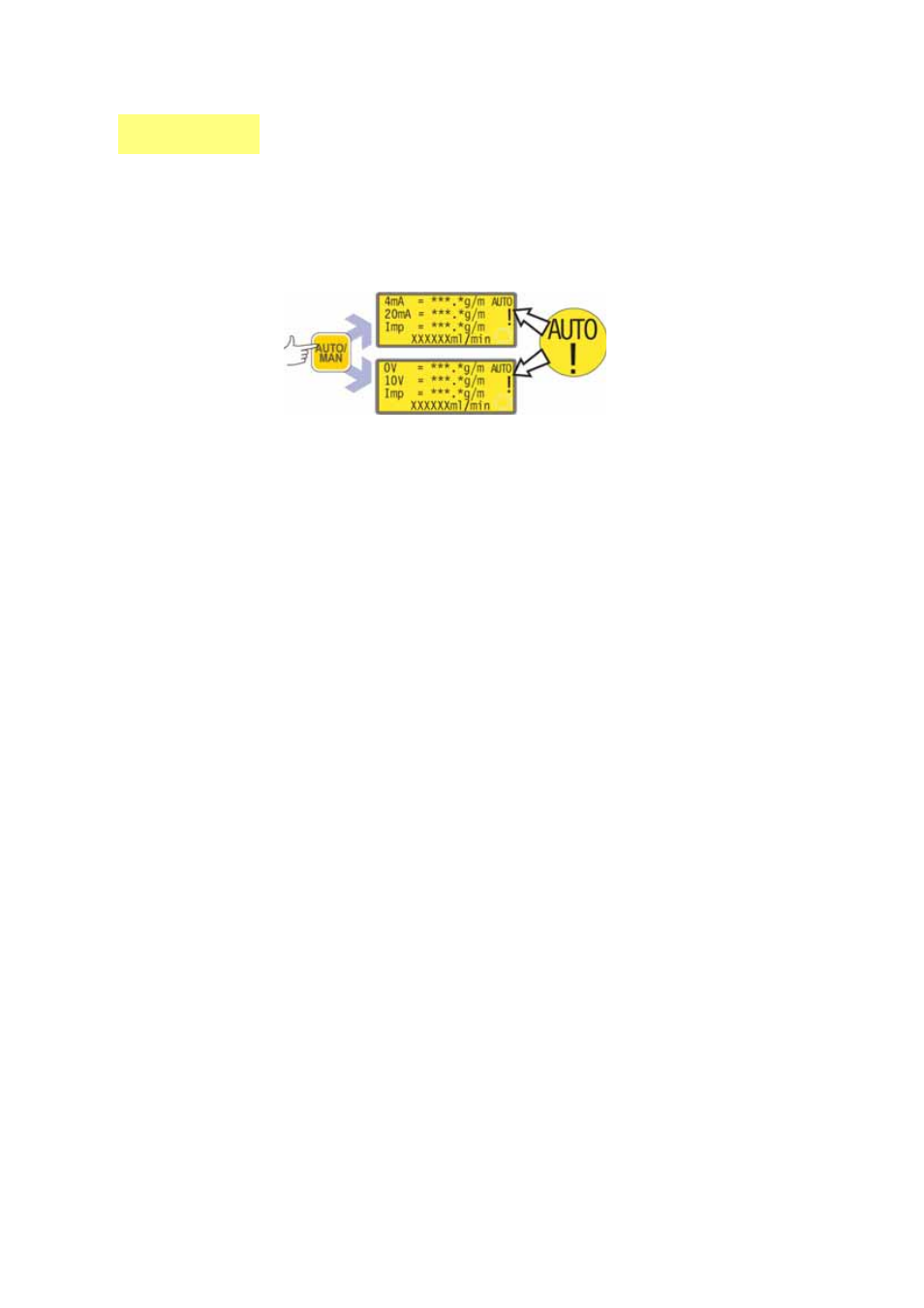

La pompa visualizza quella delle due schermate di funzionamento automatico
che è appropriata a seconda della modalità automatica precedentemente se-
lezionata: 4-20 mA o 0-10 V.
Le schermate di funzionamento automatico visualizzano quattro informazioni: la
velocità alla quale la pompa ruota dopo aver ricevuto un segnale basso (4 mA o
0 V); la velocità alla quale la pompa ruota dopo aver ricevuto un segnale alto
(20 mA o 10 V); la velocità impostata (ovvero: la velocità alla quale la pompa
ruota correntemente in base al segnale analogico) e la portata in millilitri al min-
uto.
La pompa risponde anche agli input digitali a distanza. Se l’input di funziona-
mento/arresto arresta la pompa, l’ultima riga della schermata di funzionamento
automatico indica “Arresto a distanza”. Quando la pompa viene riavviata, questo
scompare e la pompa ritorna nella modalità di funzionamento normale.
La direzione può essere cambiata a distanza in questo modo.
Se la pompa viene arrestata perché è stata rilevata una perdita, la schermata
indica “PERDITA RILEVATA. Controllare e ripristinare, quindi premere Stop.”
Vedere 21.1 Codici di errore.
Gli output di stato a distanza funzionano completamente in questa modalità.
Come uscire dalla modalità di funzionamento automatico
Premere il tasto AUTO/MAN o fare in modo che l’input automatico/manuale a
distanza diventi basso (0 V). La pompa si riporta sul funzionamento manuale e
mantiene la velocità impostata e lo stato di funzionamento di quando si trovava
in precedenza in modalità analogica.
