Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN 72
UN, SN
26 Caricamento del tubo
Le pompe 720 sono predisposte per l’utilizzo di testine 720R a tubo continuo o tes-
tine 720RE dotate di elementi tubo Watson-Marlow LoadSure. Per entrambi i tipi di
testine, sono disponibili opzioni testina “X” supplementare.

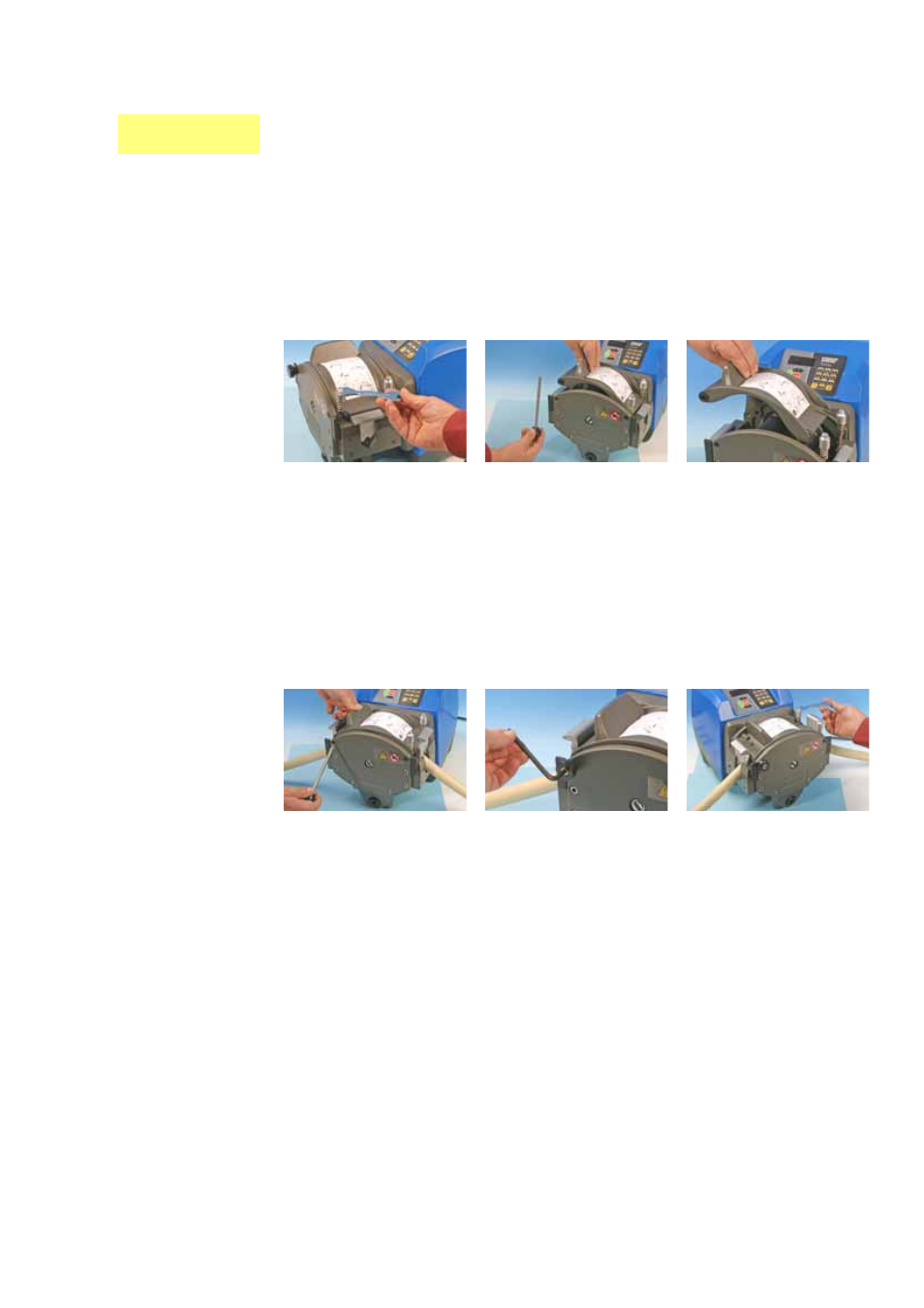

26.1 Caricamento del tubo continuo
720R e 720RX
Allentare le manopole delle molle di compressione del corpo della testina usando
una chiave A/F da 10 mm, girandola in senso antiorario sei (6) volte.
Svitare il bullone di fissaggio del corpo della testina ed estrarre completamente
il bullone. Alzare il corpo della testina afferrandolo per la relativa maniglia ed es-
trarlo da sotto le molle.
Rilasciare i fermagli del tubo tirando le leve di rilascio ed estraendo entrambi i
fermagli.
Posizionare il tubo nella testina. Fissare il lato di aspirazione inserendo il primo
fermaglio del tubo.
Applicare il fermaglio senza fissarlo per consentire che la parte eccedente del
tubo passi nella testina. Vedere Ritensionamento del tubo, qui di seguito.
Infilare l’estremità destra del corpo della testina sotto le molle e posizionare
l’estremità sinistra in modo da poter inserire il bullone di fissaggio del corpo
testina.
Serrare il bullone di fissaggio del corpo testina con la chiave brugola da 6 mm
fornita.
Stringere entrambe le manopole delle molle di compressione del corpo della
testina applicando una coppia di serraggio di 3 Nm usando una chiave A/F da 10
mm.
Nota: Quando si monta una seconda testina la pressione massima per ciascun canale
non dovrebbe superare 1 bar (14,5 psi).
