Manuale per l’utente delle pompe Watson-Marlow 720UN e 720SN

55

UN

19 Cablaggio del comando
automatico con il modulo 720N

Il collegamento della pompa ad altri dispositivi avviene tramite i connettori a vite del
terminale del modulo a tenuta 720N sulla parte posteriore della pompa. I cavi adatti
devono essere passati nel modulo attraverso una o più apposite guarnizioni a tenuta
e vanno collegati in modo appropriato. Per consentire questa operazione è necessario
lo smontaggio del modulo.

È importante verificare che il valore di tensione im-
postato per la pompa corrisponda a quello dell’alimen-
tazione. Il selettore di tensione è montato sul pannello
posteriore dell’unità di azionamento. Il modulo deve
essere smontato (e successivamente rimontato) per
consentirne la verifica.

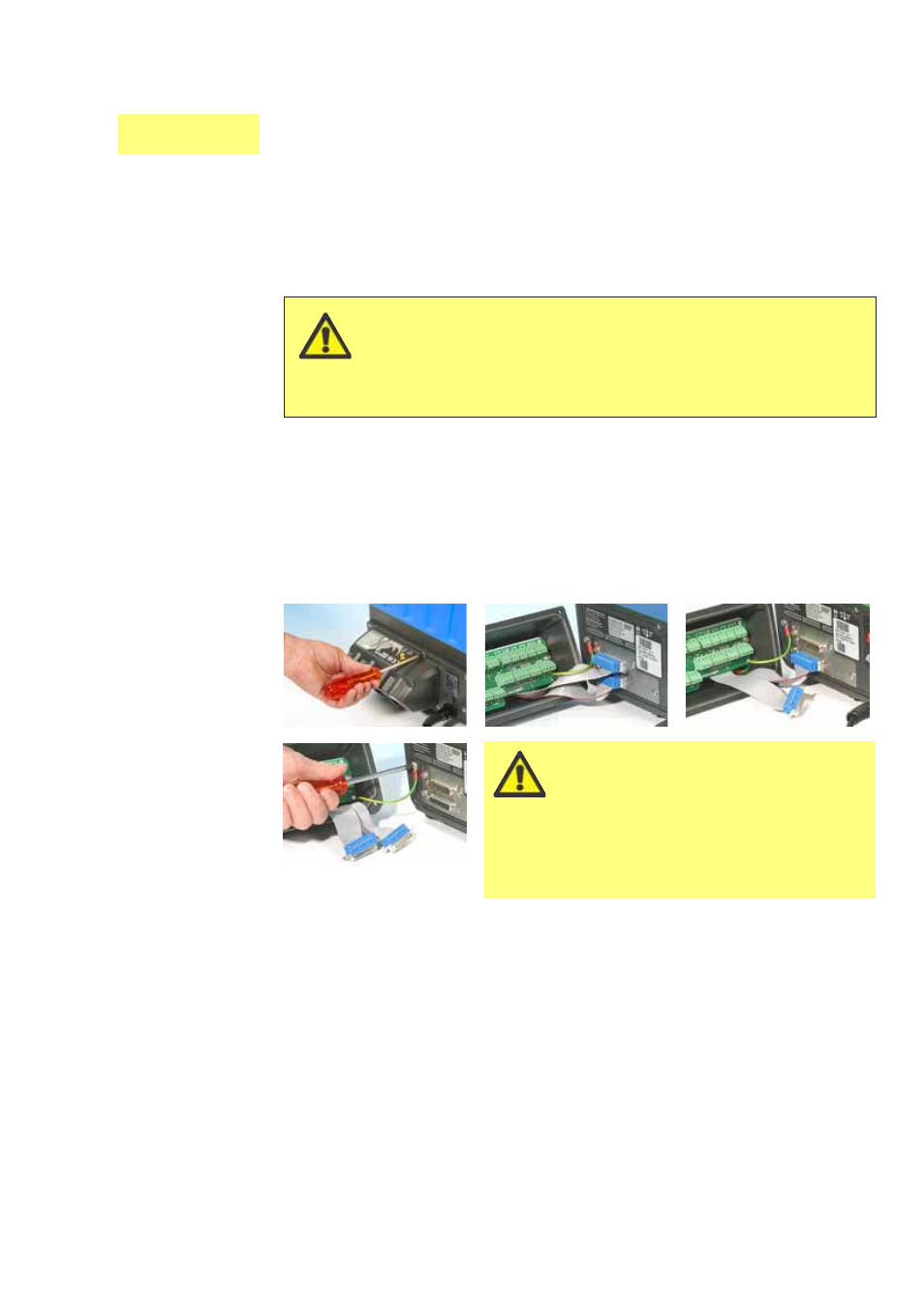

19.1 Smontaggio e rimontaggio
del modulo 720N

Per smontare il modulo a tenuta 720N:

Il modulo è fissato sul retro dell’unità di azionamento con sei viti in acciaio inossid-
abile M5x12 Pozidriv a testa conica.

Quando si smonta il modulo a
tenuta 720, sarà visibile una porta
USB sulla parte posteriore della

pompa. Questa porta viene utilizzata du-
rante la fabbricazione e la manutenzione

realizzata dal fabbricante. Non è stata
predisposta per l’uso da parte dell’utente.

Non tentare di utilizzarla.

Svitare le sei viti usando un cacciavite a croce adatto, lasciando per ultima la
vite superiore centrale. Anche quando sono state tolte tutte le viti, la striscia di
tenuta può fare aderire il modulo all’unità di azionamento. In questo caso, pic-
chiettarlo delicatamente per staccarlo. Non utilizzare strumenti per fare leva.
La striscia di tenuta deve essere conservata all’interno del corrispondente canale
sulla parte anteriore del modulo. Il coperchio trasparente dell’interruttore di ac-
censione/spegnimento deve essere lasciato sulla propria flangia sulla parte ante-
riore del modulo. Controllare l’integrità della guarnizione e il coperchio
trasparente dell’interruttore di accensione/spegnimento. In caso di danni, sosti-
tuire la parte per conservare la protezione dell’ingresso.
Se necessario, scollegare i due connettori a D a 25 vie che collegano il modulo
all’unità di azionamento della pompa. Se necessario, inoltre, staccare il filo di
messa a terra del modulo dalla parte posteriore dell’unità. Tuttavia, il filo è suffi-
cientemente lungo da consentire di ripiegare all’indietro il modulo per accedere
alla scheda di circuiti interna e al retro dell’unità di azionamento.
