25 Montaggio della testina
25.1 Montaggio e smontaggio
della testina
La procedura di smontaggio e rimontaggio della testina è la stessa di quella delle
pompe 720R e 720RE.

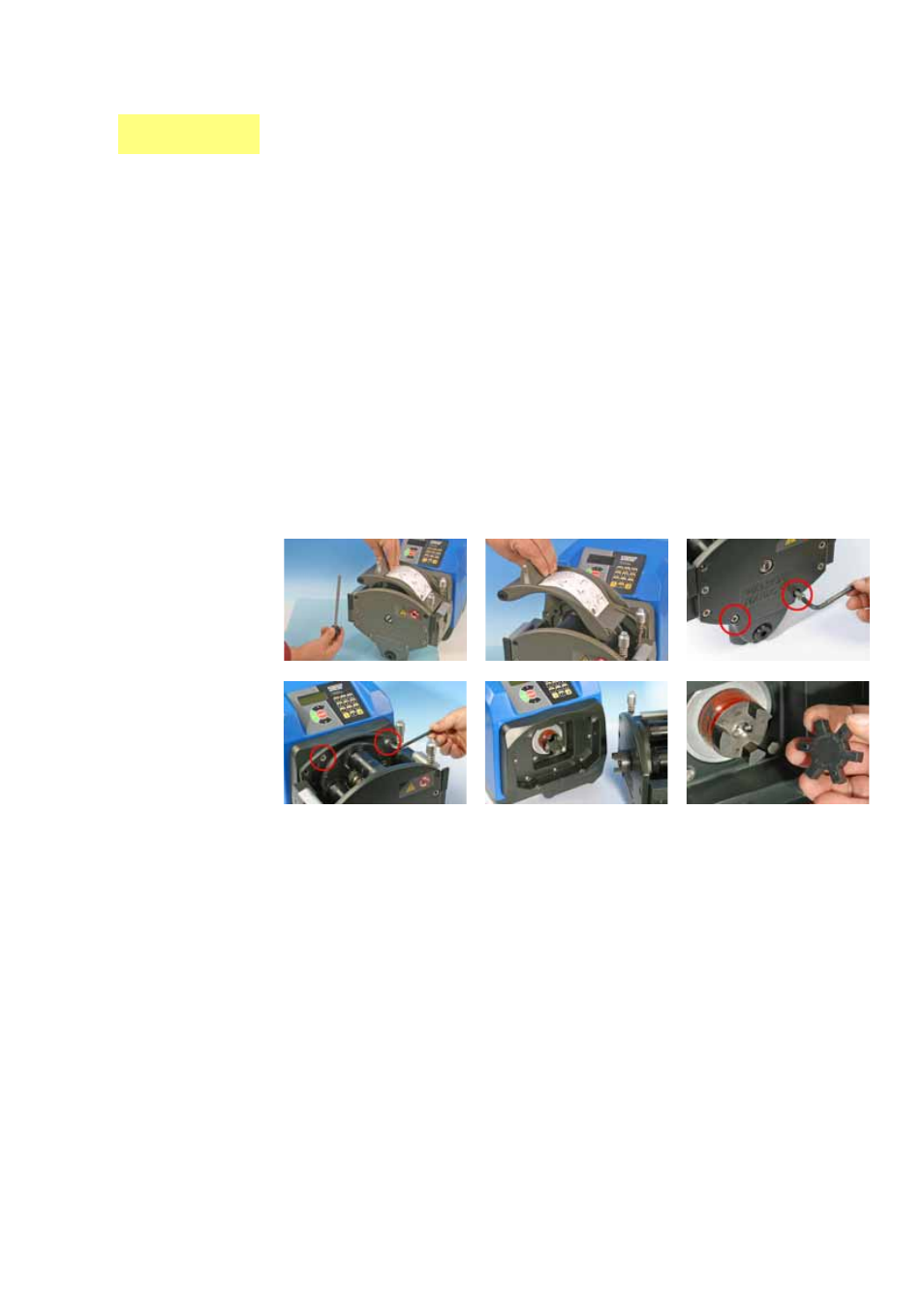

Smontaggio della testina
Dalla testina smontare:
il bullone di fissaggio del corpo della testina e il corpo della testina
le viti a testa cilindrica con cava M8 x 157 mm sulla parte inferiore sinistra e de-
stra della piastra anteriore della testina
le viti a testa cilindrica con cava M8 x 16 mm sulla parte superiore sinistra e de-
stra della piastra posteriore della testina
Estrarre la testina dall’unità di azionamento della pompa. I due semigiunti si
separano e l’inserto di accoppiamento rimane fissato a uno dei semigiunti.
Questa può essere smontata facilmente a mano per la pulizia o sostituzione.
Montaggio della testina
Riposizionare l’inserto di accoppiamento sul semigiunto lato unità di aziona-
mento.
Girare con la mano il semigiunto lato testina finché la sua posizione di rotazione
si allinea alla posizione di rotazione del semigiunto lato unità di azionamento.
Allineare la testina e l’unità di azionamento in modo che i due semigiunti si in-
castrino con la pressione. Se la base della testina è nella posizione corretta, la
testina sarà posizionata in modo corretto verticalmente; se la testina è centrata
visualmente sulla piastra di montaggio dell’unità di azionamento, la testina sarà
posizionata in modo corretto orizzontalmente.
Unire la testina e l’unità di azionamento. La testina è posizionata correttamente
quando non c’è alcuno spazio visibile tra la piastra posteriore della testina e la
piastra di montaggio dell’unità di azionamento.
Applicare un bloccante per filettatura alle viti a testa cilindrica con cava M8 x
157 mm e riposizionarle in basso a sinistra e a destra; ripetere l’operazione con
le viti a testa cilindrica con cava M8 x 16 mm in alto a sinistra e a destra. Strin-
gere le quattro viti in sequenza.
Riposizionare il corpo della testina e il bullone che la fissa.
