6.9 Interfacce seriali
Interfaccia NET
Per la comunicazione di Sunny Central Control per la trasmissione di dati a un PC, modem o a Sunny
WebBox ricorrere all''interfaccia NET.
Linea dati RS485
La comunicazione tra Sunny Central Control e i Sunny String-Monitor opzionali (distributori CC con
monitoraggio integrato della corrente delle stringhe) avviene tramite una linea dati RS485, sulla
porta COM1 di Sunny Central Control. La linea dati RS485 del monitoraggio della corrente di stringa
di Sunny String-Monitor viene collegata al modulo HUB in Sunny Central.
Collegamento della linea dati RS485 in Sunny Central
Introduzione dei cavi delle interfacce seriali
L'introduzione dei cavi in abbinamento alla comunicazione lungo i pannelli scorrevoli sul
fondo dell'armadio CA.

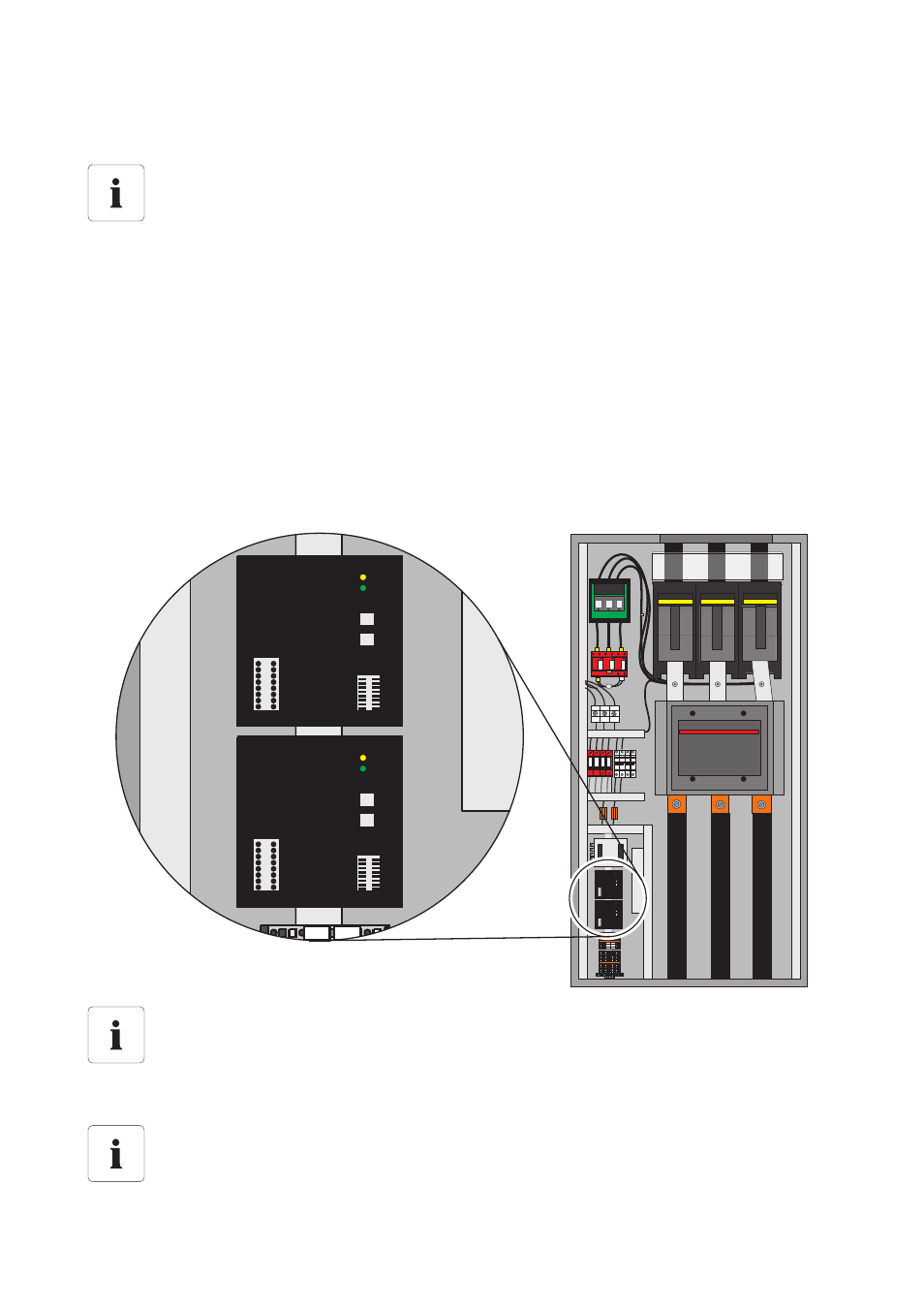

Posizione del modulo HUB
L'esatta posizione del modulo HUB varia a seconda della versione di Sunny Central. Sulla
base dell'identificativo componenti (id. comp.) e dello schema elettrico in dotazione è
possibile stabilire l'esatta posizione dell'HUB e dell'interfaccia NET.
Descrizione tecnica di Sunny String-Monitor
Una descrizione dettagliata del monitoraggio integrato della corrente di stringa è riportata
nella documentazione fornita in dotazione dei Sunny String-Monitor.
