SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SCxxxHE-IIT104432 43

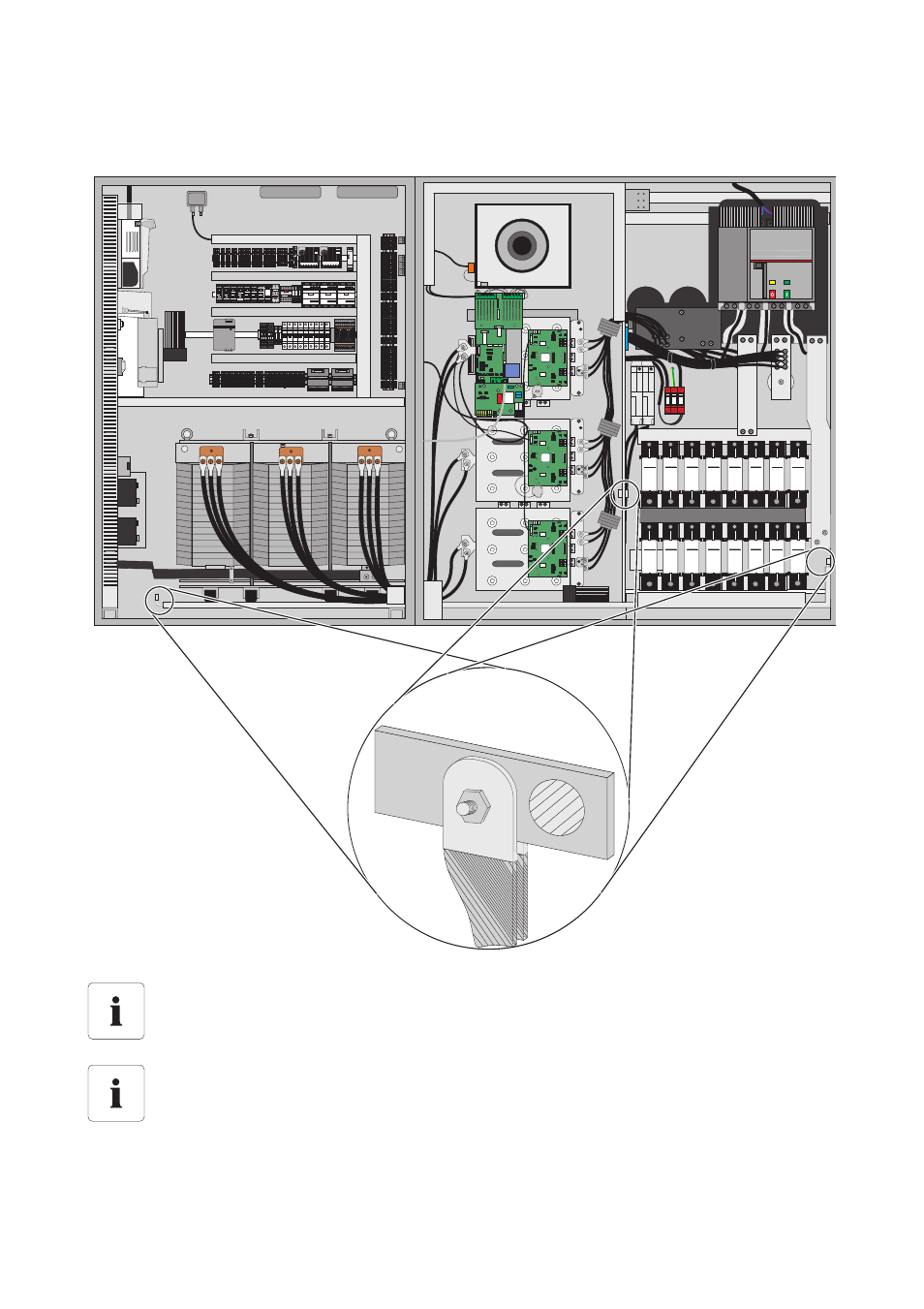

Esempio di collegamento PE tra gli armadi elettrici di Sunny Central
Verifica del collegamento di terra
Nell'eseguire il collegamento di terra controllare che le viti siano ben in sede.
Posizione della guida PE
La posizione esatta della guida PE si trova, in funzione del tipo costruttivo, accanto al
listello di protezione nell'armadio CC e dietro al filtro sinusoidale nell'armadio CA. Sulla
base dell'identificativo componenti (id. comp.) e dello schema elettrico in dotazione è
possibile stabilire l'esatta posizione della guida PE.
L-
L+
L-
L+
L-
L+
M3-810 M3-810 M3-810
L+ L-
PE
