SMA Solar Technology AG Installazione
Istruzioni per l’installazione SCxxxHE-IIT104432 23
4.2.1 Stazioni MV
Gli inverter della serie costruttiva HE vengono installati, in linea di massima, in una stazione compatta
in calcestruzzo, disposti l'uno di fronte all'altro come "sistema a sinistra" e "sistema a destra".
L'installazione deve soddisfare quanto previsto dalle direttive VDE per un locale tecnico per
apparecchiature elettriche chiuso. Nella figura seguente sono riprodotti un sistema a sinistra e un
sistema a destra.
Gli armadi CA devono essere assolutamente disposti a ridosso della parete divisoria del locale del
trasformatore, per poter realizzare il cablaggio CA per il trasformatore limitando le distanze coperte
dai cavi.
Larghezza minima di passaggio in locali tecnici
Per una larghezza minima di passaggio osservare i seguenti punti:
• Prevedere, con lo sportello dell'armadio aperto al massimo, un passaggio minimo
pari a 500 mm (via di fuga), vedere DIN VDE 0100 parte 729, parte 731.
• L'osservanza della larghezza minima di passaggio utile prevede che gli sportelli
dell'armadio, in caso di installazione di inverter a doppia fila frontale (per es.
installazione in edificio adibito a stazione) si possano aprire contemporaneamente
solo su un lato.

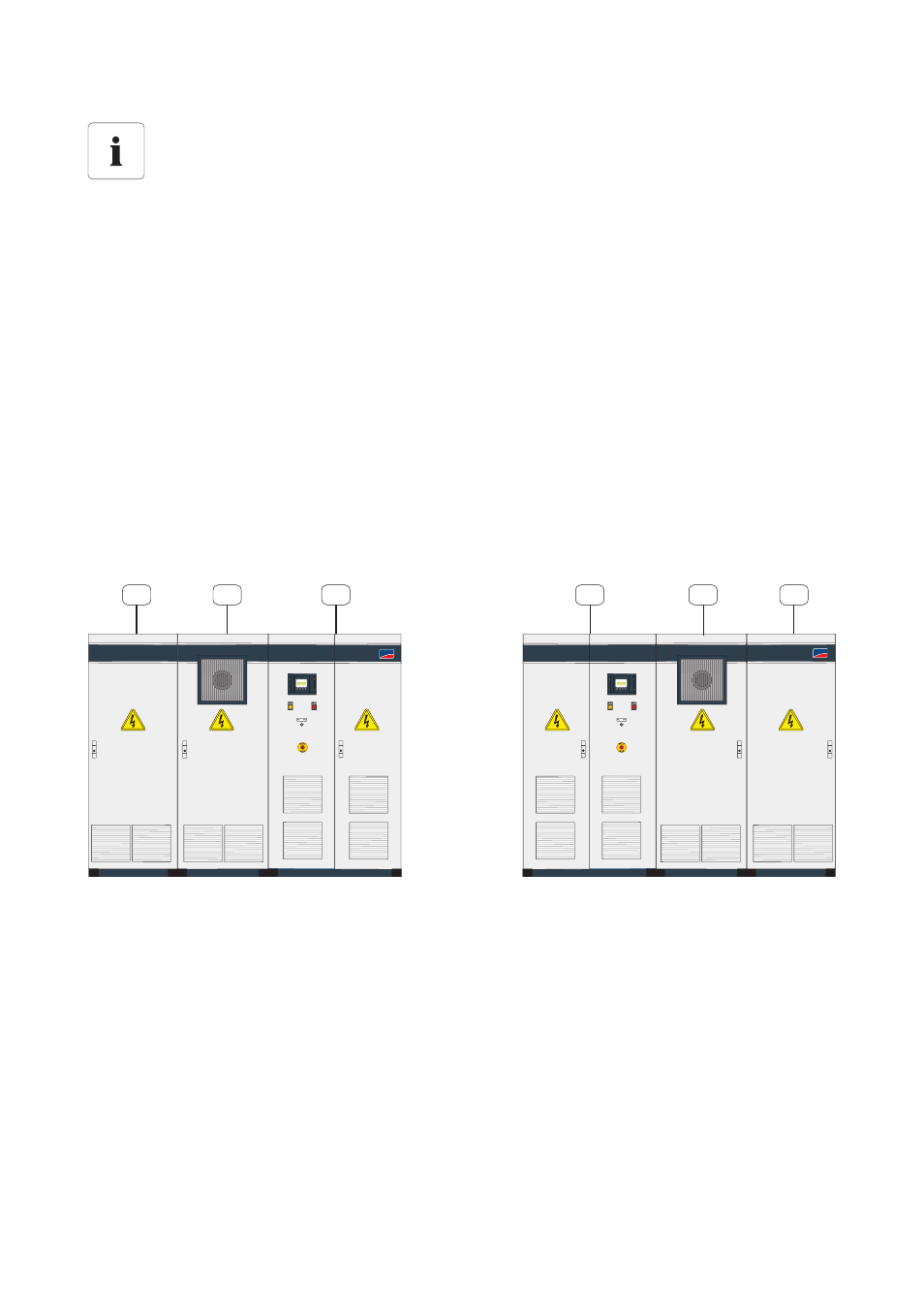

Sistema a sinistra Sistema a destra
A Armadio CC
B Armadio dell'inverter
C Armadio CA
A B C C B A
SUNNY CENTRAL 630HE SUNNY CENTRAL 630HE SMA SMA
